Mạch hiển thị NeoPixel RGB WS2812

Mạch hiển thị NeoPixel RGB WS2812 | Linh kiện 3M

Mạch hiển thị NeoPixel RGB WS2812 được tích hợp các đèn LED RGB WS2812 (SMD 5050) với khả năng điều khiển từng LED độc lập thông qua chuẩn giao tiếp nối tiếp 1-Wire, cho phép điều khiển toàn bộ mạch chỉ với một chân dữ liệu duy nhất từ vi điều khiển.

Sản phẩm hiện có 2 phân loại:

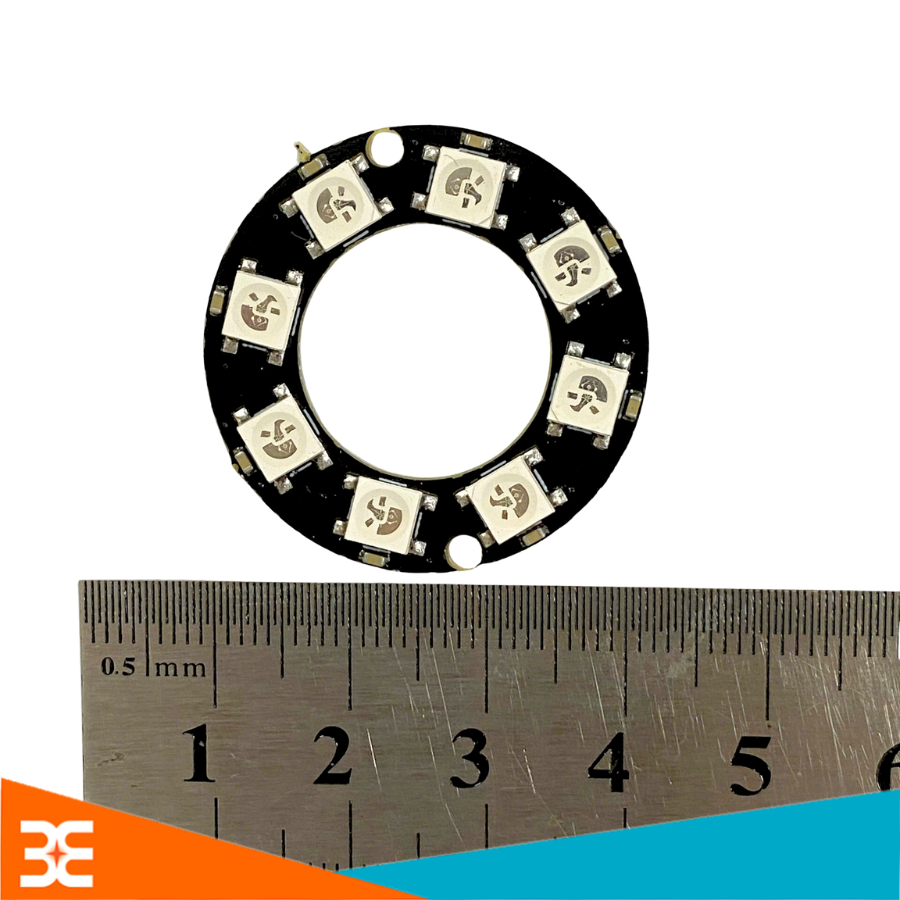

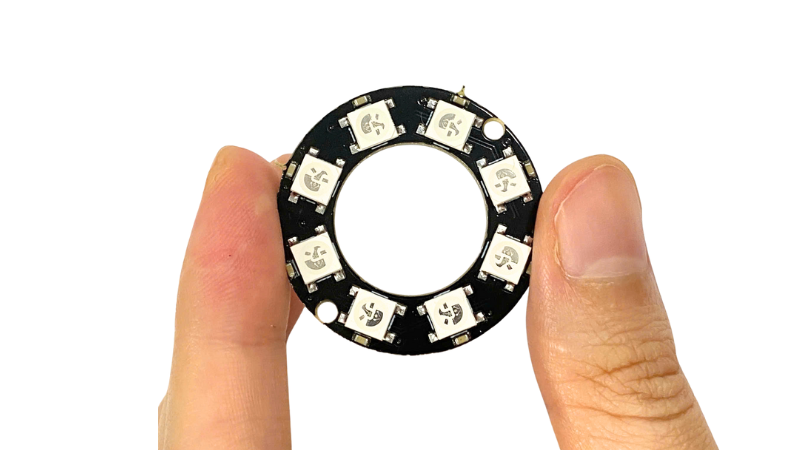

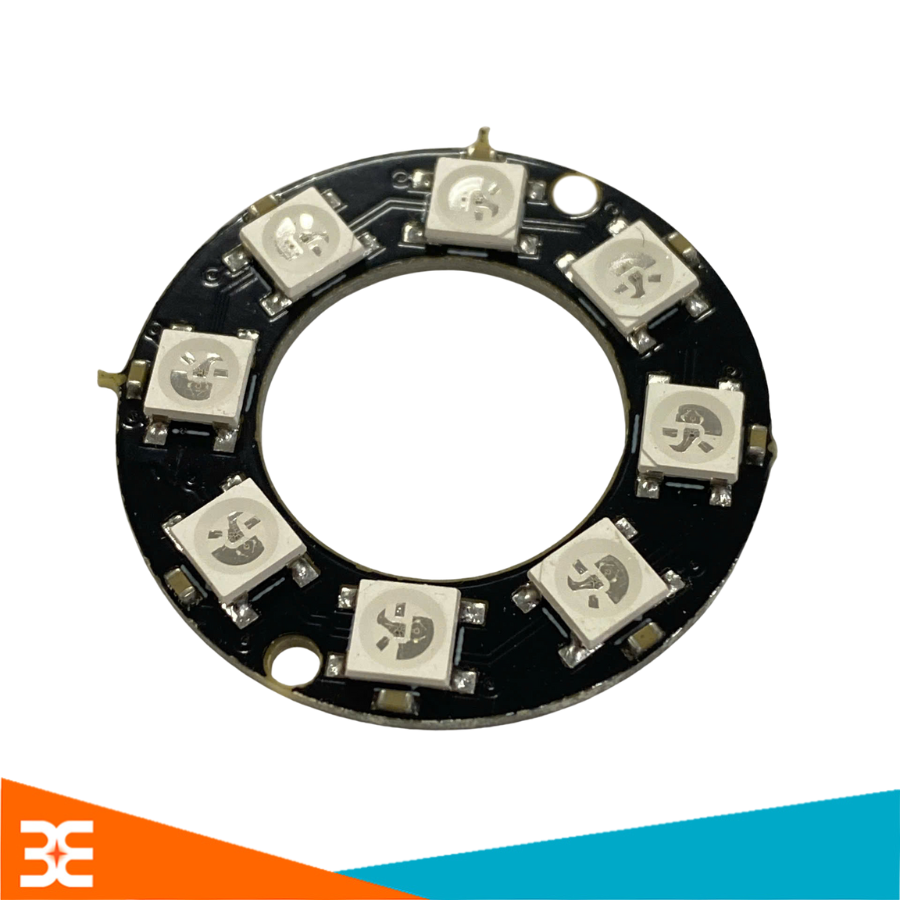

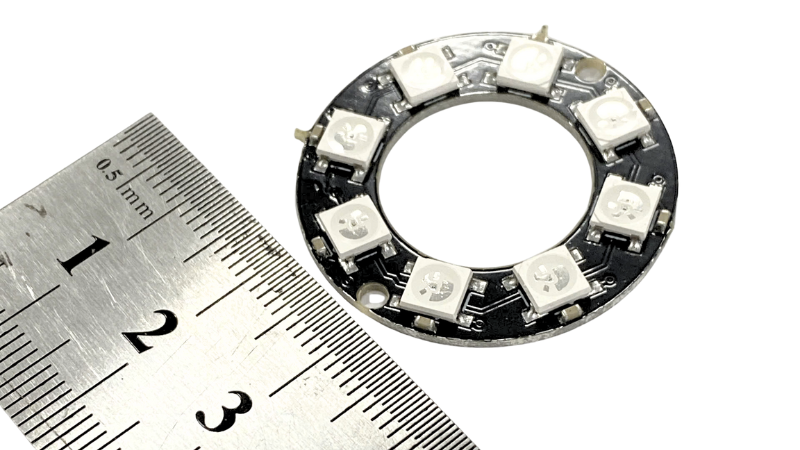

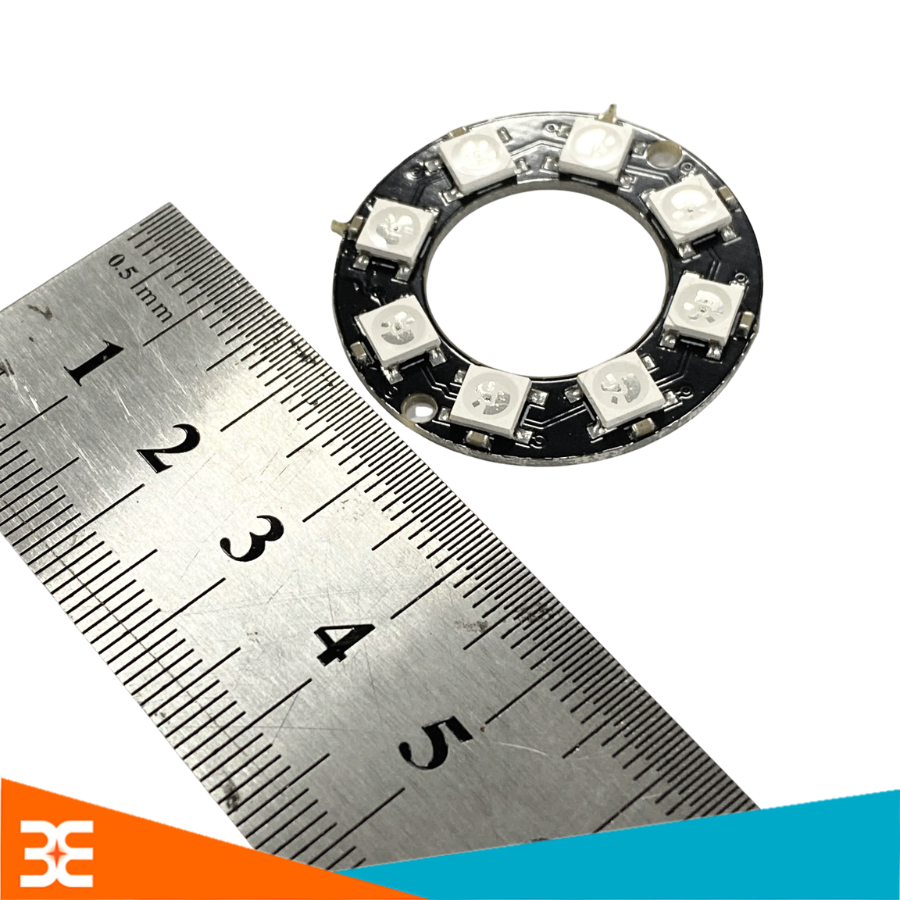

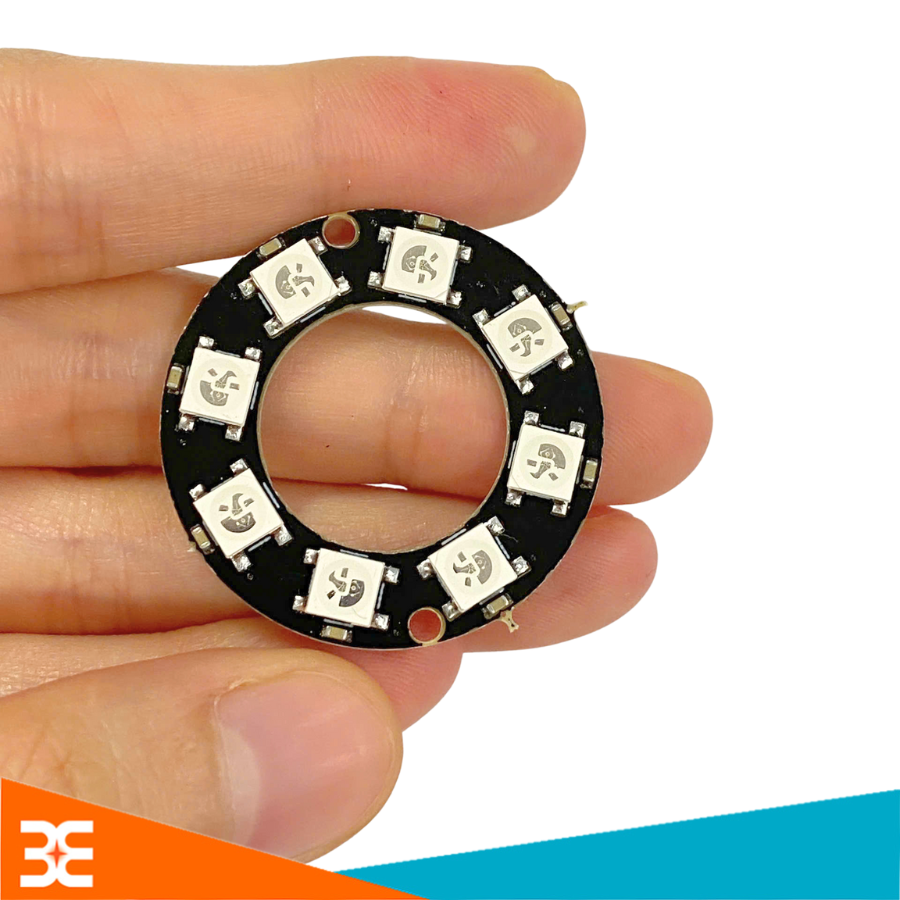

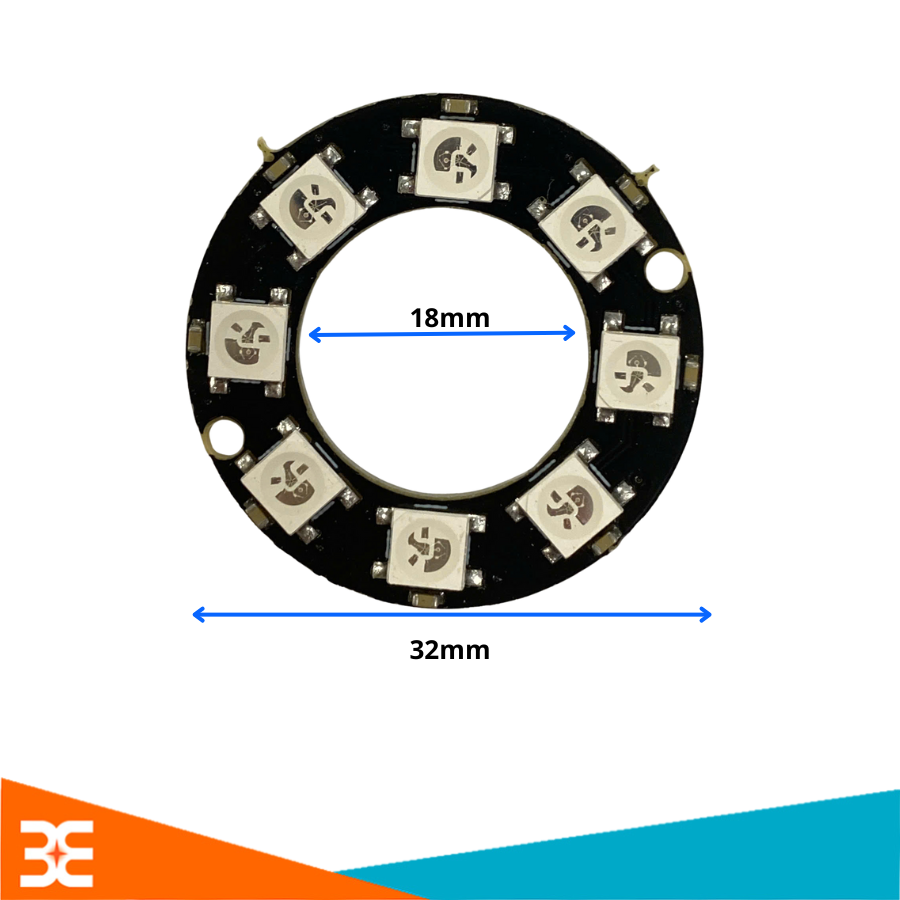

• Phiên bản 8 LED

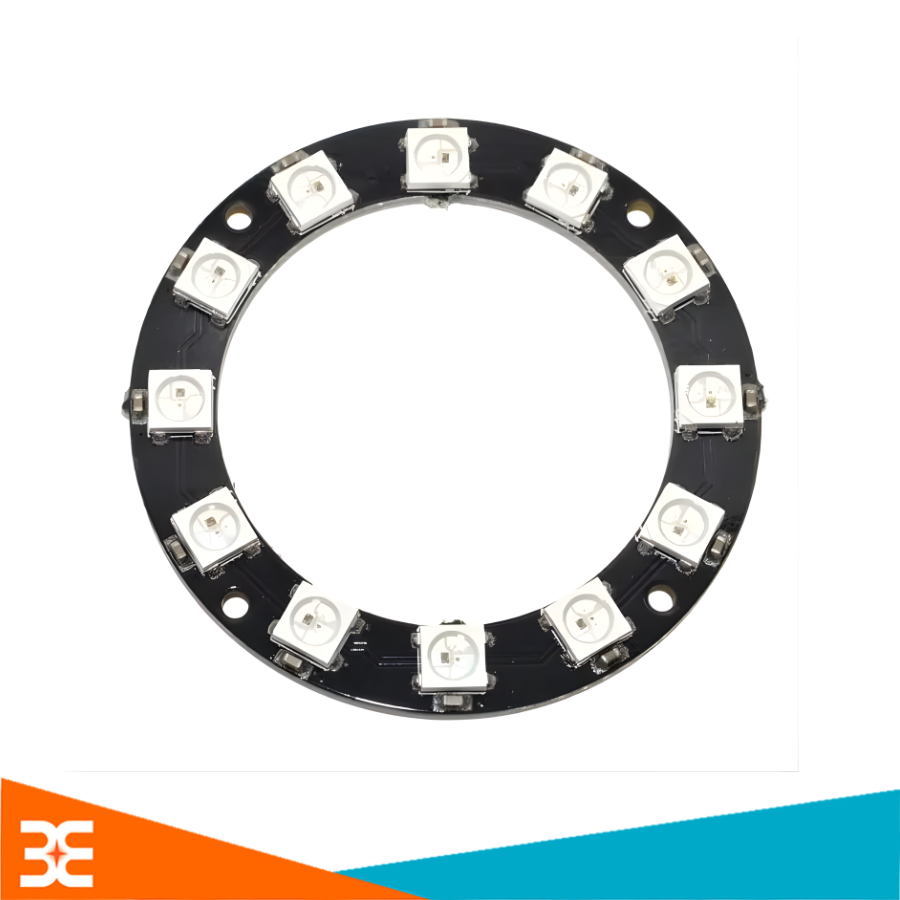

• Phiên bản 12 LED

Mạch hỗ trợ đầy đủ các thư viện điều khiển phổ biến như Adafruit NeoPixel, FastLED, cho khả năng hiển thị 16.777.216 màu sắc cùng 256 mức độ sáng, đáp ứng tốt các yêu cầu hiển thị sinh động và linh hoạt.

Mạch NeoPixel WS2812 đặc biệt phù hợp cho các ứng dụng trang trí, hiển thị trạng thái, đồng hồ LED, vòng đeo tay LED, hiệu ứng ánh sáng và các dự án điện tử sáng tạo.

- Phân loại sản phẩm

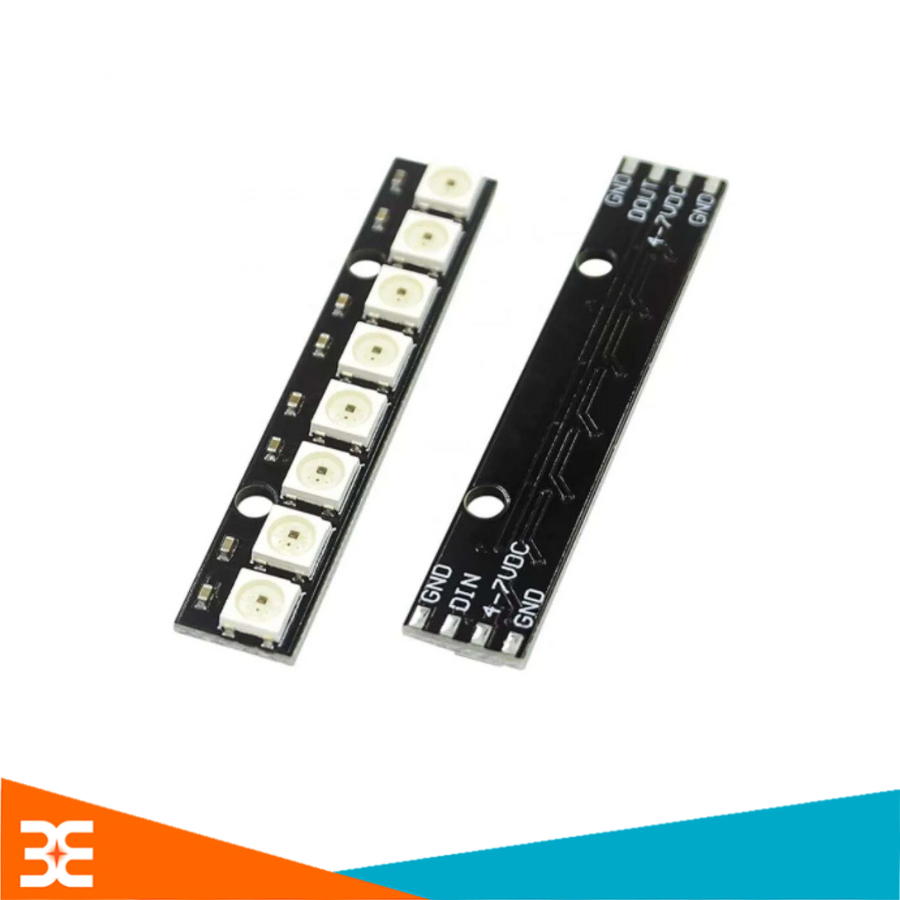

• Mạch NeoPixel RGB WS2812 – 8 LED
• Mạch NeoPixel RGB WS2812 – 12 LED

(Lưu ý: Hai phiên bản sử dụng chung chuẩn giao tiếp và cách đấu nối)

Thông số kỹ thuật

• IC chính: LED RGB WS2812
• Cỡ LED: SMD 5050
• Chuẩn giao tiếp: 1-Wire
• Số LED hiển thị: 8 LED / 12 LED (tùy phân loại)
• Điện áp hoạt động: 4 ~ 7VDC (khuyến nghị 5VDC)
• Số màu hiển thị: 16.777.216 màu
• Độ sáng: 256 mức
• Điều khiển:  Arduino, ESP8266, ESP32, STM32…

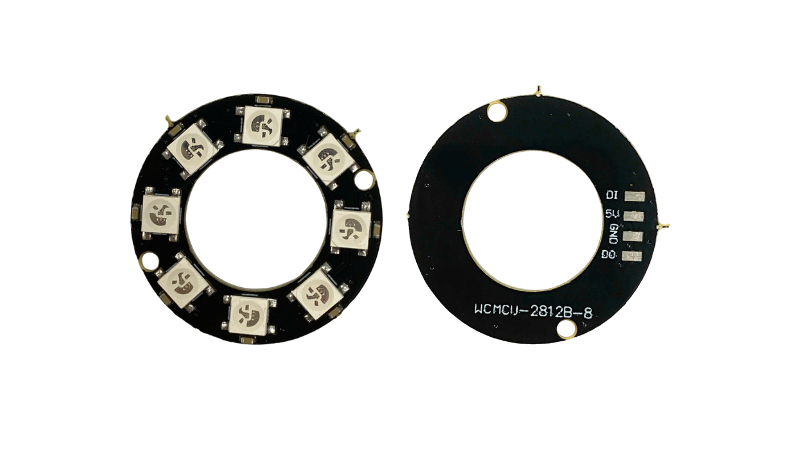

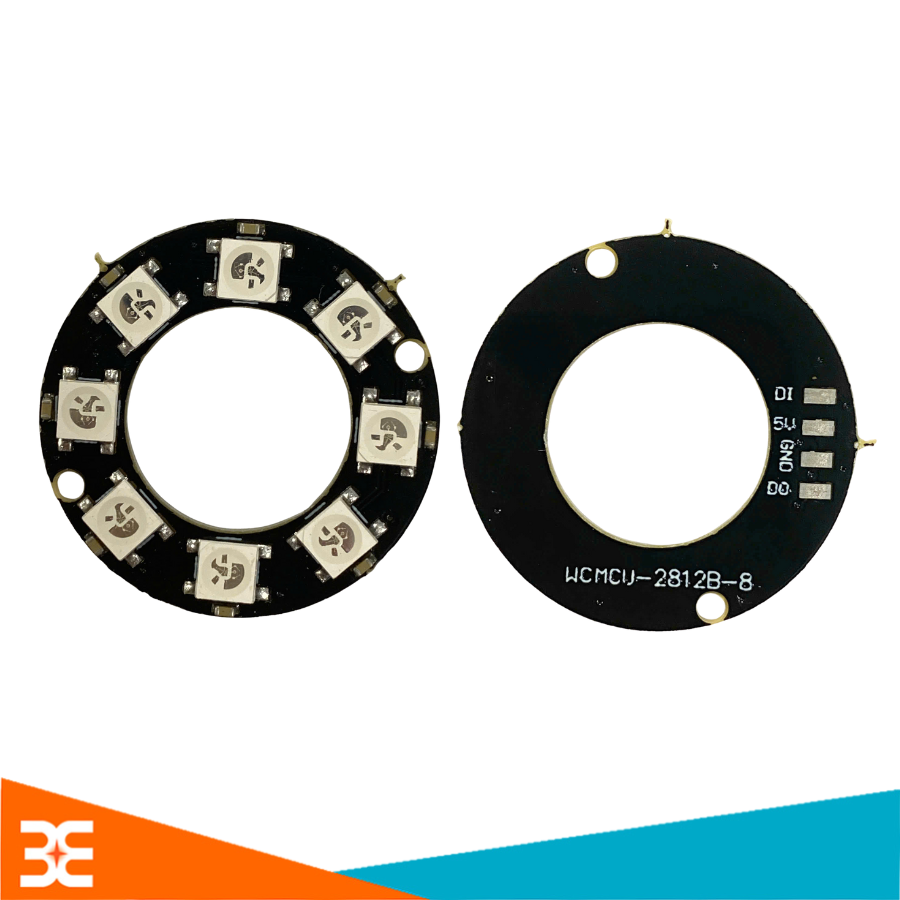

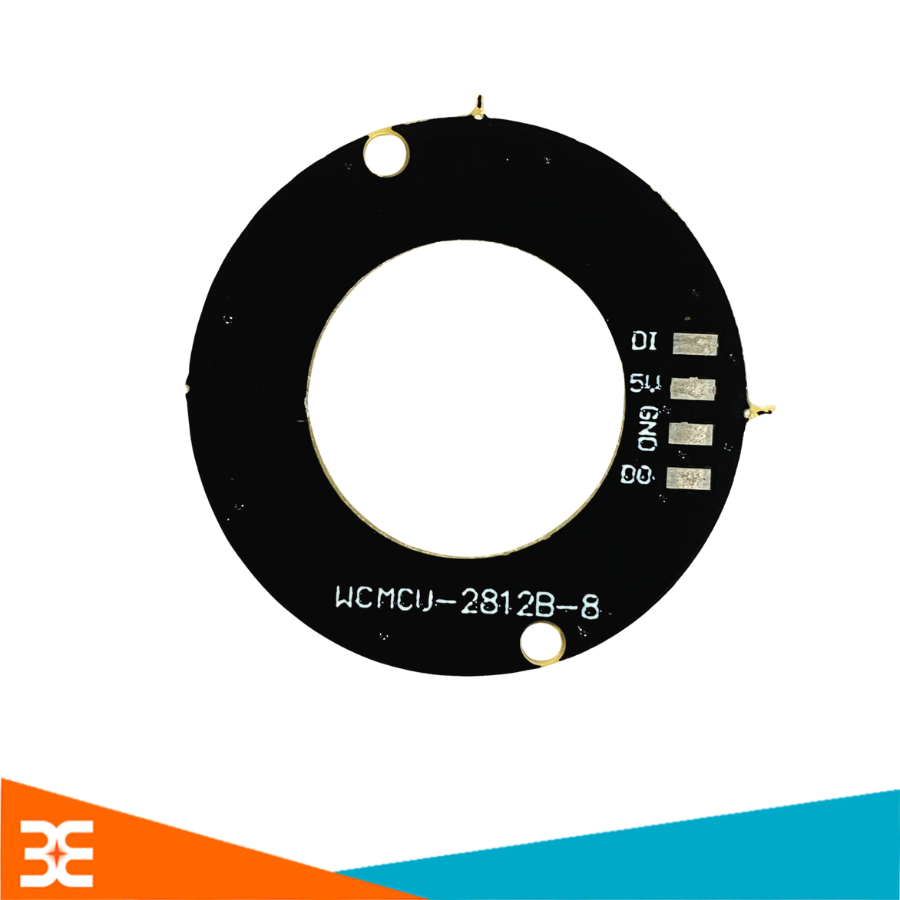

Sơ đồ chân

• DI (Data In): Chân dữ liệu đầu vào, kết nối với vi điều khiển
• DO (Data Out): Chân dữ liệu đầu ra, dùng để nối tiếp các mạch LED khác
• 5V: Chân cấp nguồn 4 ~ 7VDC (tốt nhất 5VDC)
• GND: Chân mass, 0VDC

Ứng dụng

• Đồng hồ LED, bảng hiển thị nhỏ
• Vòng tay LED, thiết bị đeo thông minh
• Hiệu ứng ánh sáng trang trí
• Hiển thị trạng thái thiết bị, robot, IoT
• Dự án học tập Arduino, STEM, DIY

Lưu ý khi sử dụng

• Nên sử dụng nguồn 5V ổn định, đặc biệt với phiên bản 12 LED
• Dòng tiêu thụ tăng theo số lượng LED khi bật sáng toàn bộ
• Luôn nối chung GND giữa mạch và vi điều khiển
• Có thể mắc thêm điện trở 330–470Ω tại chân DI để tăng độ ổn định tín hiệu
• Không cấp nguồn vượt quá điện áp khuyến nghị
