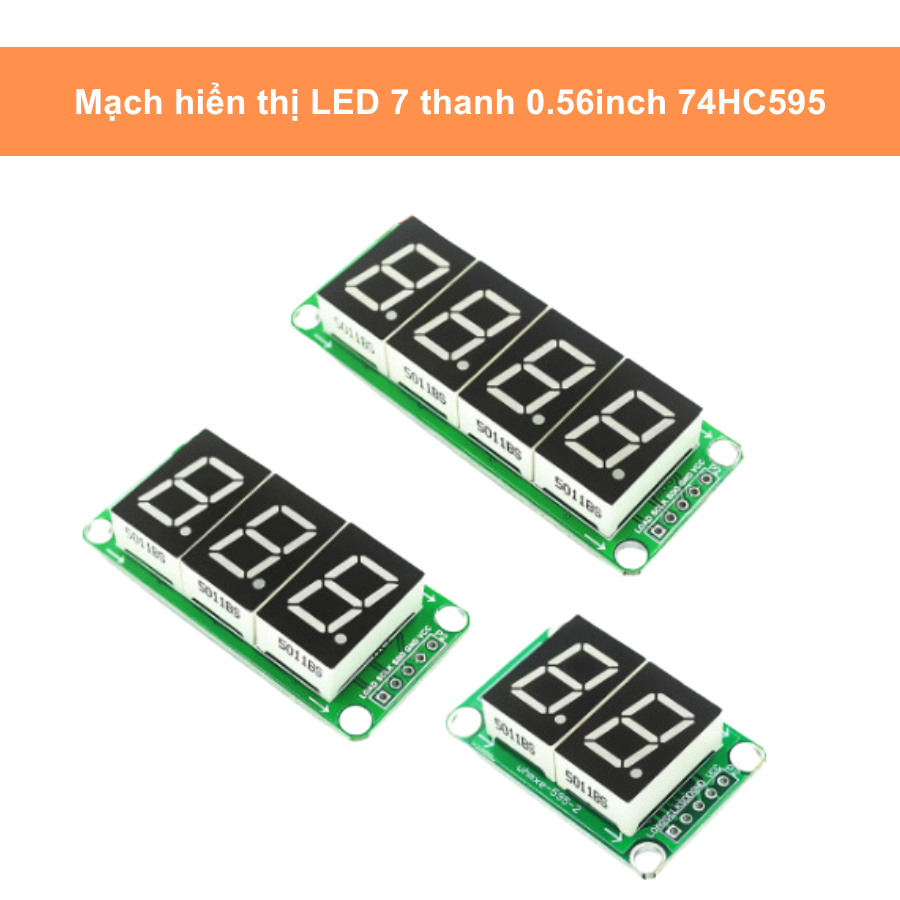

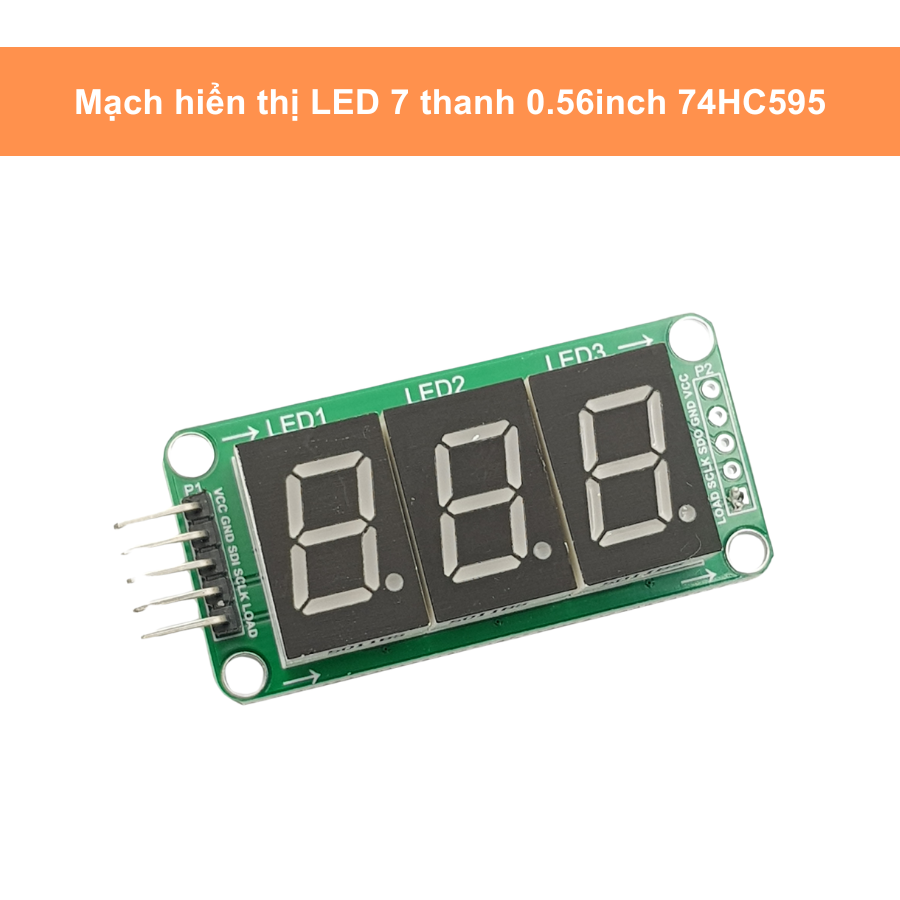

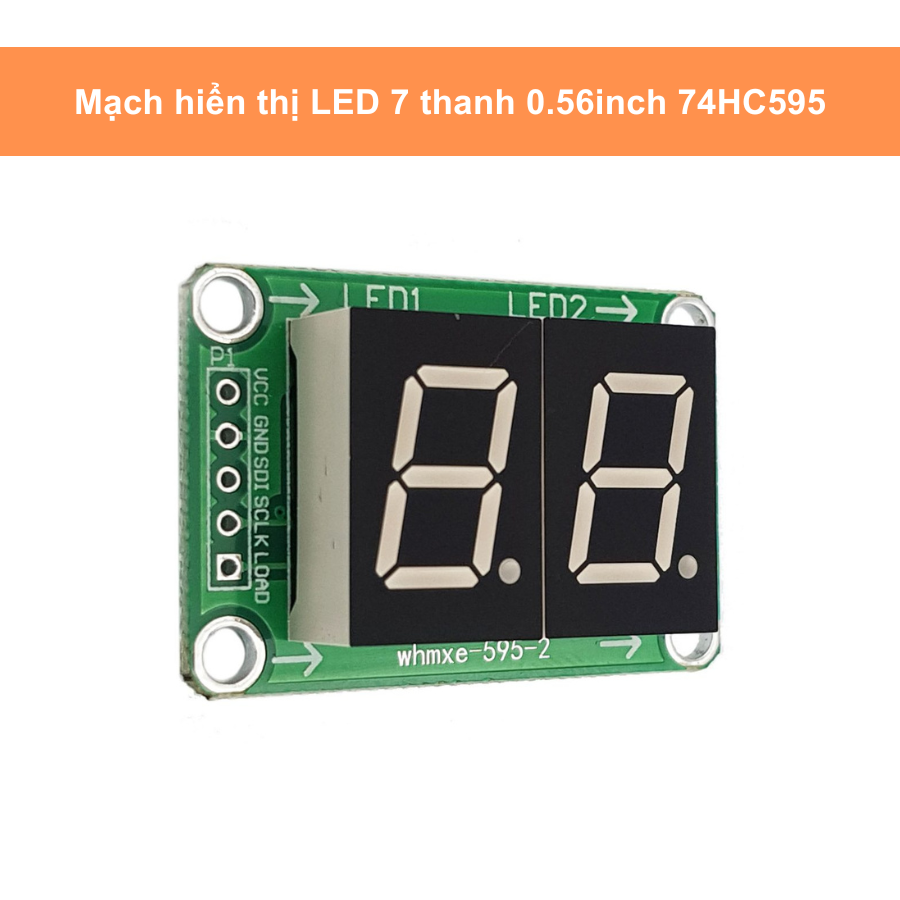

Mạch hiển thị LED 7 thanh 0.56 inch 74HC595 Anot chung

Mạch hiển thị LED 7 đoạn 0.56 inch 74HC595 anode chung là một module điện tử được thiết kế để hiển thị thông tin dạng số lên màn hình LED 7 thanh.

Module này sử dụng chip 74HC595 để điều khiển các LED 7 đoạn một cách hiệu quả và đơn giản, giúp người dùng dễ dàng hiển thị các chữ số, ký tự, hay thậm chí là hình ảnh đơn giản.

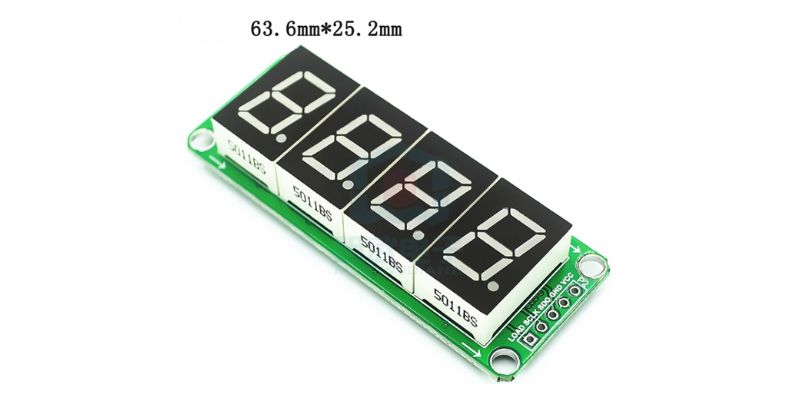

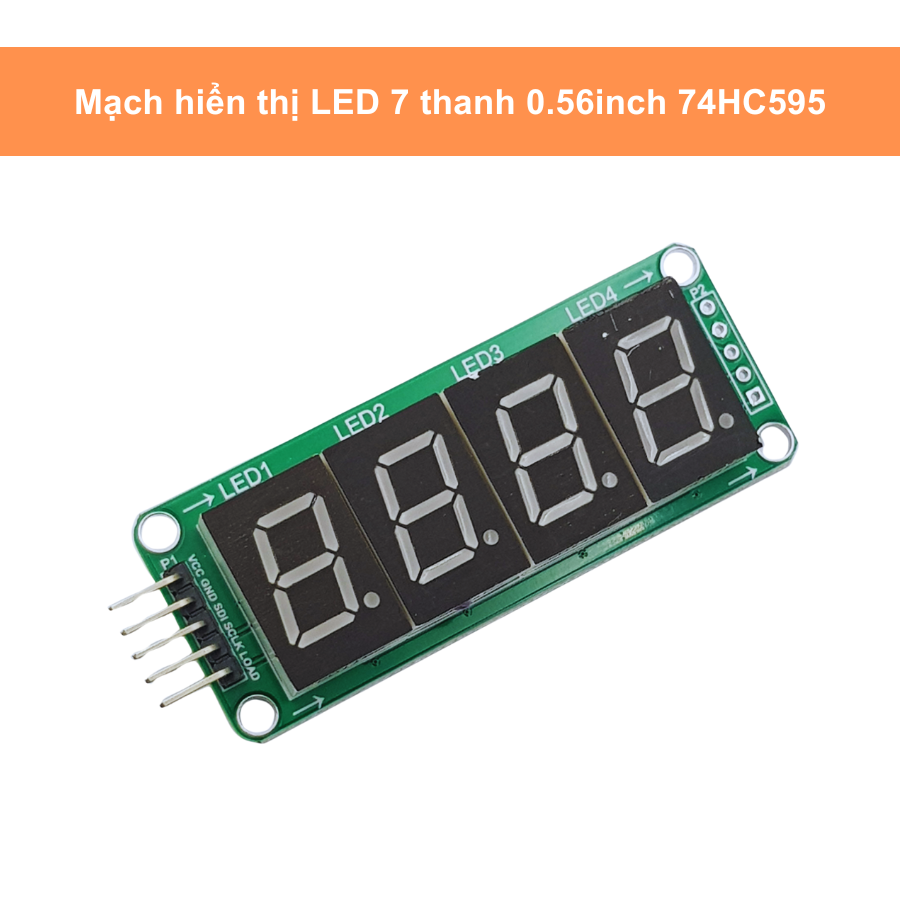

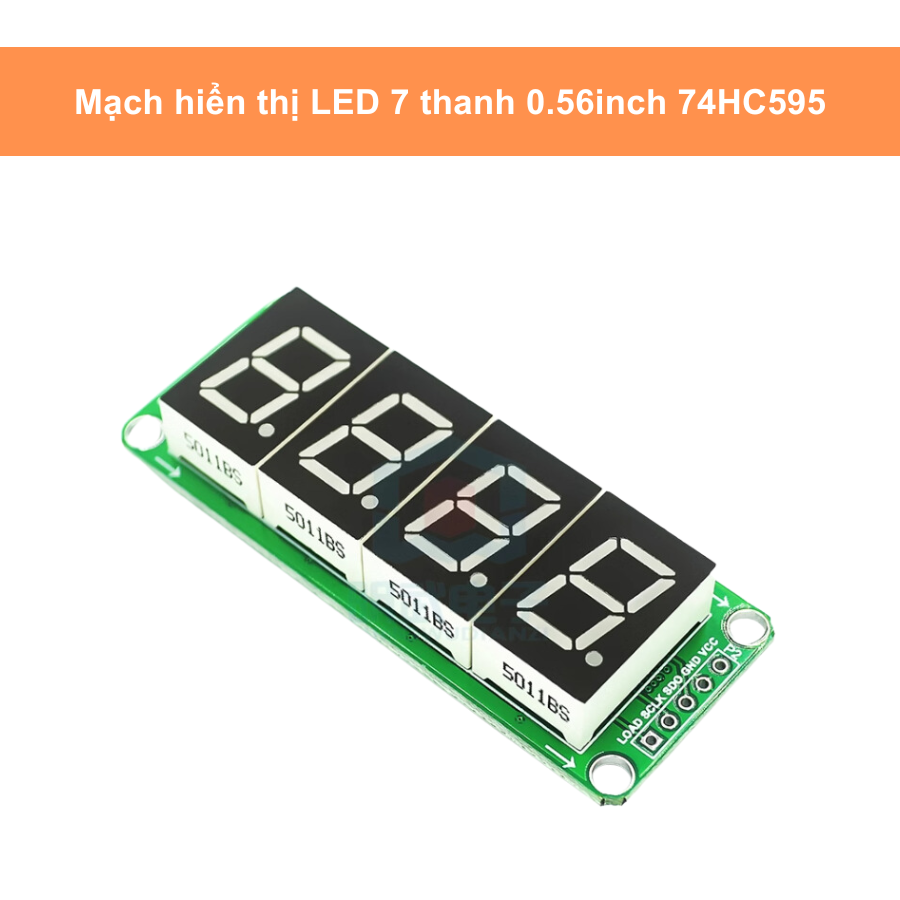

Kích thước mạch hiển thị LED 7 đoạn 4 số

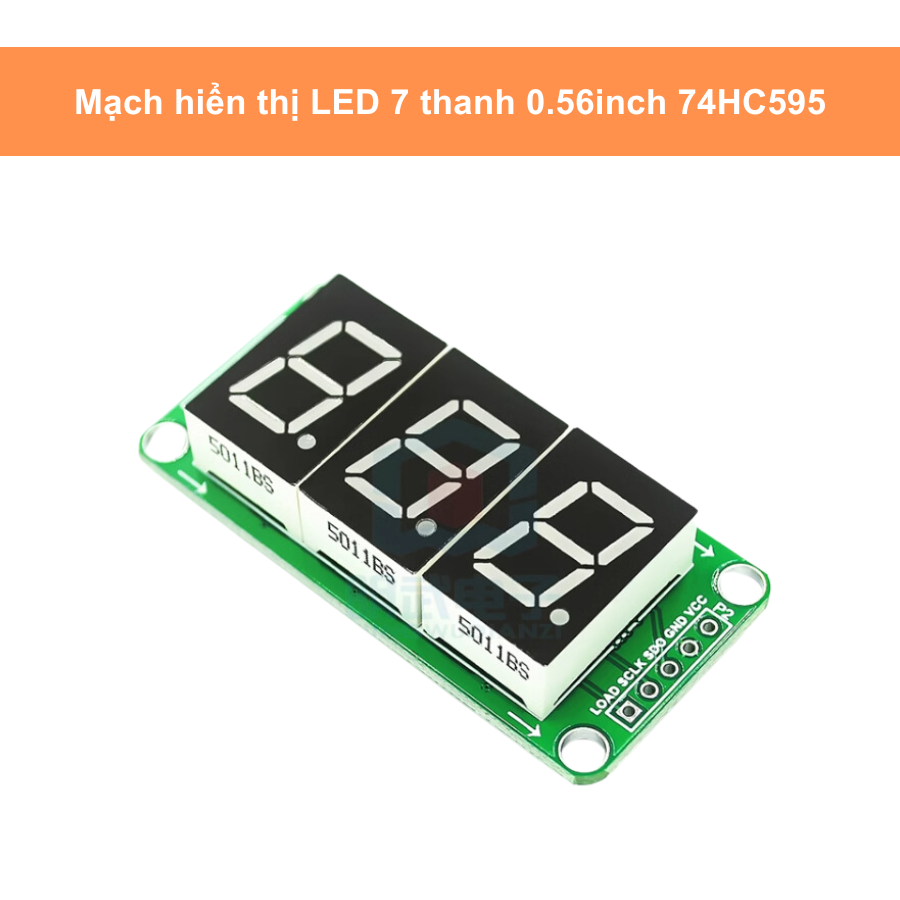

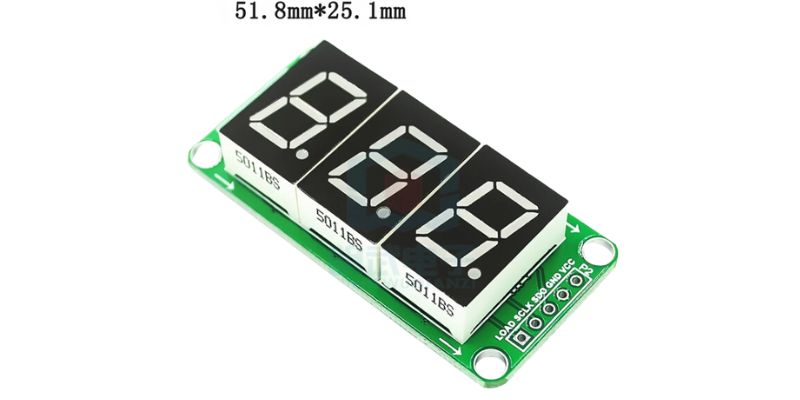

Kích thước mạch hiển thị LED 7 đoạn 3 số

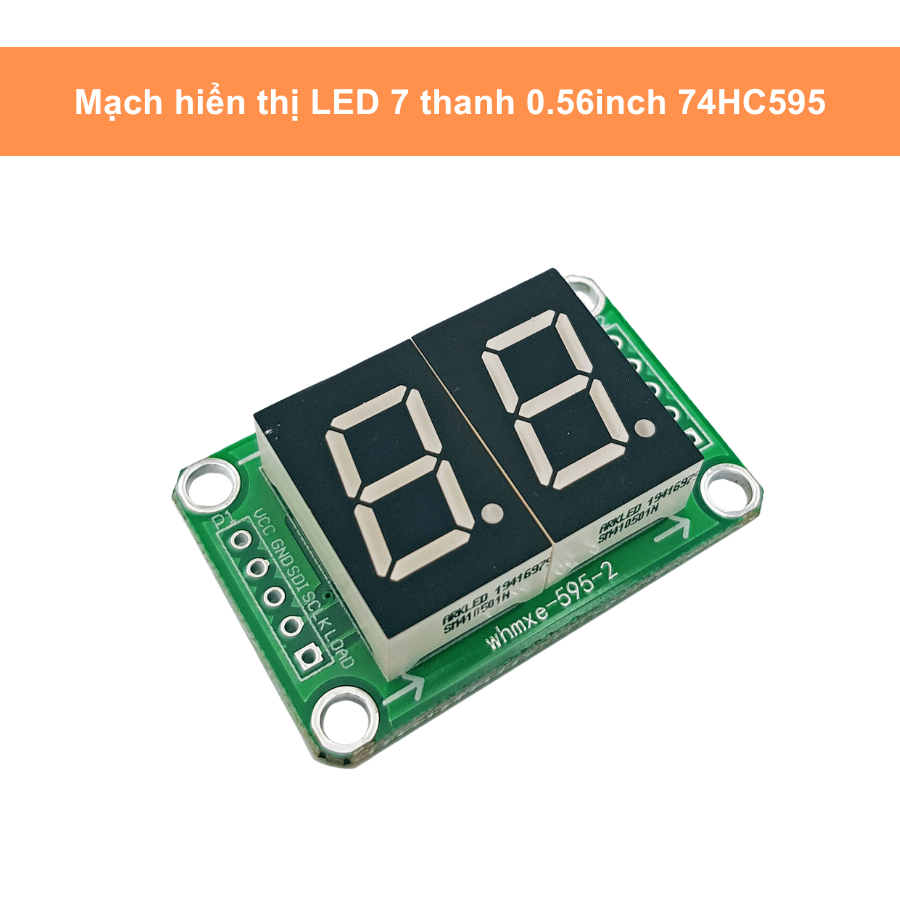

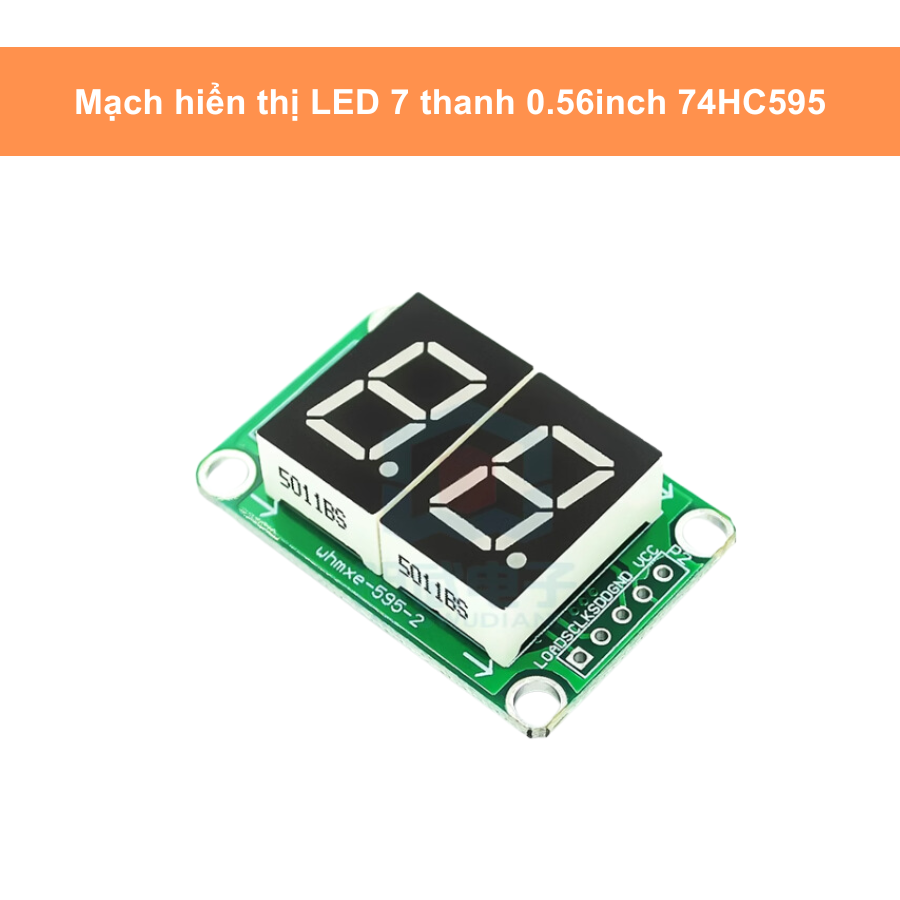

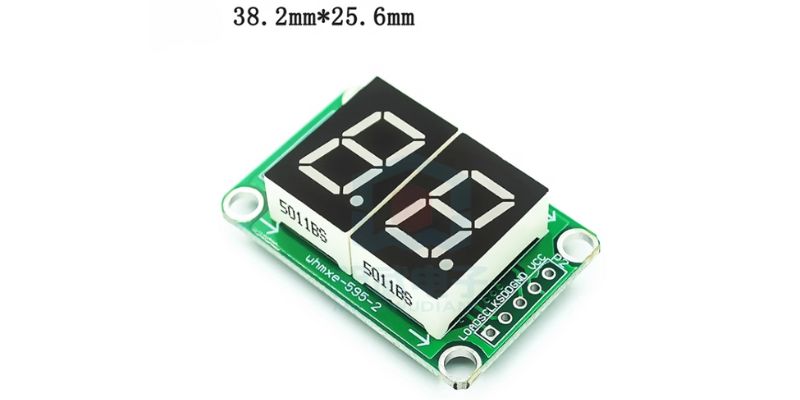

Kích thước mạch hiển thị LED 7 đoạn 2 số

Cấu tạo của Mạch hiển thị LED 7 đoạn 0.56 inch 74HC595 anode chung

• Chip 74HC595: Đóng vai trò điều khiển và quản lý các LED 7 thanh, giúp hiển thị thông tin theo ý muốn của người dùng.

• Transistor: Sử dụng transistor để khuếch đại dòng điện cho các LED 7 thanh, đảm bảo độ sáng và ổn định khi hiển thị.
• Điện trở: Các điện trở được sử dụng để giới hạn dòng điện cho LED 7 thanh, bảo vệ chip 74HC595 và transistor.
• LED 7 thanh: LED 7 thanh kích thước 0.56 inch được sắp xếp theo cấu hình phù hợp để hiển thị 2, 3 hoặc 4 số.
• Đầu nối: Để kết nối với vi điều khiển.

Thông số kỹ thuật của mạch hiển thị LED 7 đoạn 74HC595

• IC sử dụng: 74HC595
• Nguồn sử dụng: 3 ~ 6VDC.
• Số LED hiển thị: 2 LED / 3 LED / 4 LED
• LED 7 đoạn 0.56 inch
• Dòng điện sử dụng: <100mA
• IC Driver: 74HC595.
• 3 chân giao tiếp: SCLK, RCLK, DIN.

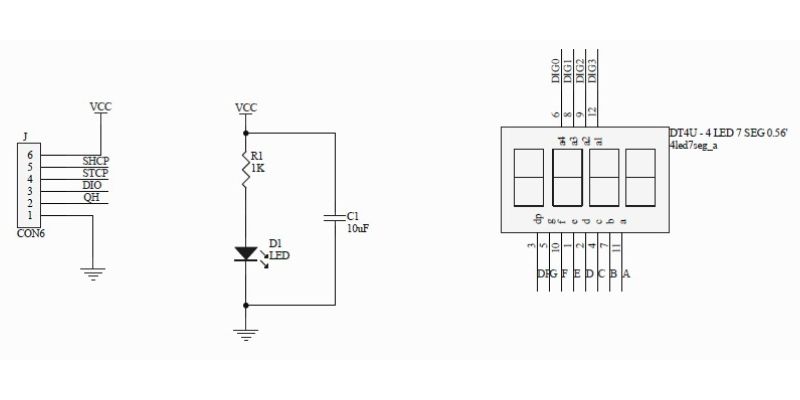

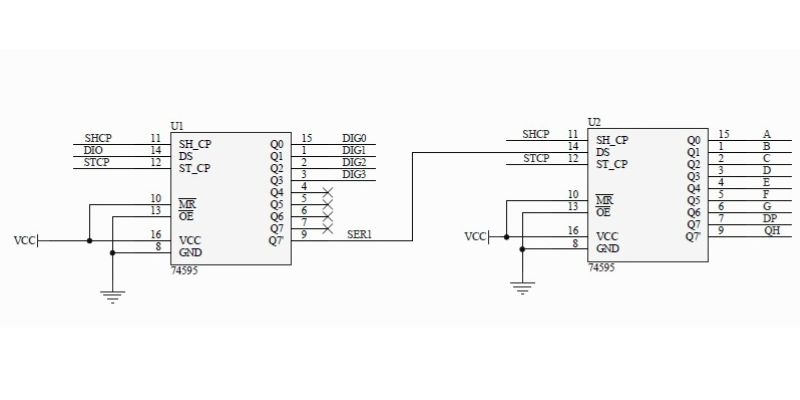

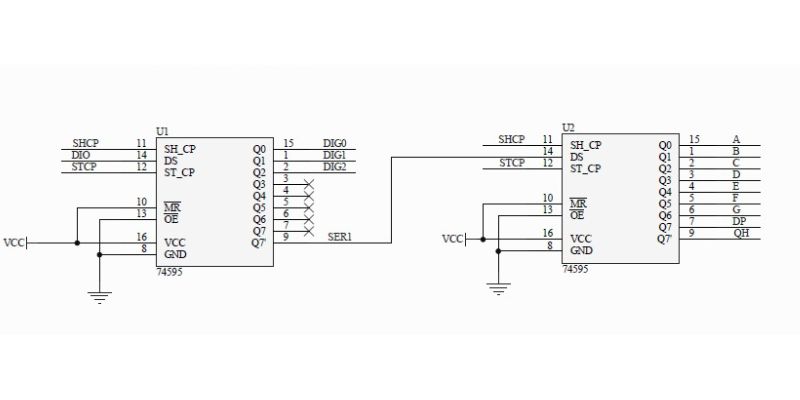

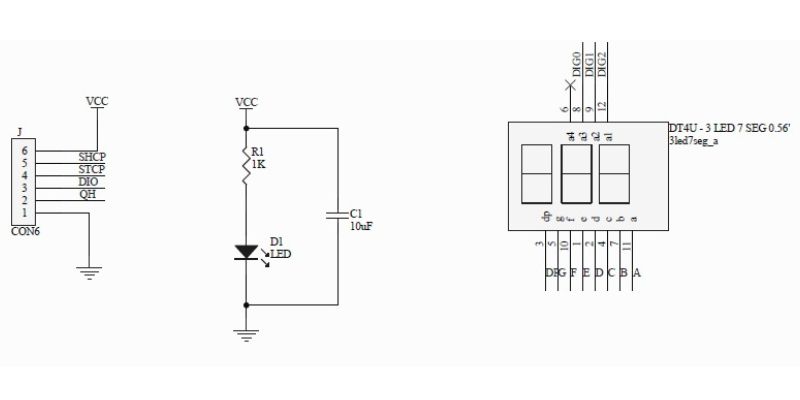

Sơ đồ nguyên lý của mạch

Sơ đồ mạch hiển thị LED 7 đoạn 2 số

Sơ đồ mạch hiển thị LED 7 đoạn 2 số

Sơ đồ mạch hiển thị LED 7 đoạn 2 số

Đặc điểm nổi bật của LED 7 đoạn 74HC595

• Hiển thị đa dạng: Mạch có thể hiển thị 2, 3 hoặc 4 số (tùy chọn) lên màn hình LED 7 thanh kích thước 0.56 inch.
• Dễ sử dụng: Module sử dụng giao tiếp nối tiếp 3 chân đơn giản (SCK, RCK, DIO) để kết nối với vi điều khiển, dễ dàng điều khiển và lập trình.
• Kích thước nhỏ gọn: Module có kích thước nhỏ gọn, dễ dàng tích hợp vào các dự án điện tử.
• Giá thành hợp lý: Phù hợp với nhiều đối tượng sử dụng.

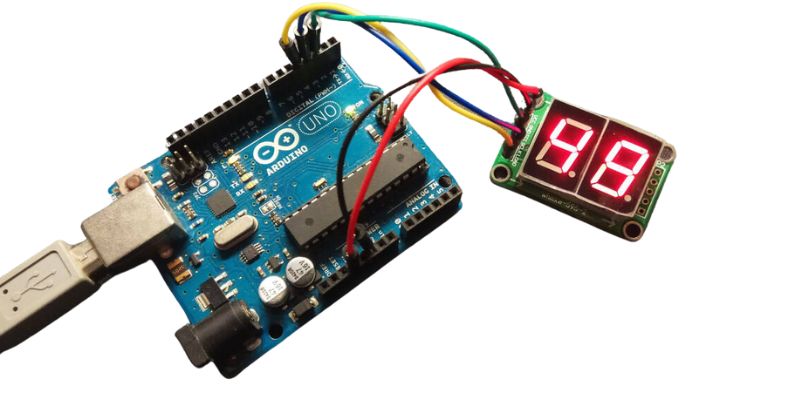

Hướng dẫn sử dụng với arduino: Tại đây

Ứng dụng của mạch hiển thị LED 7 đoạn

1. Hiển thị số thứ tự, giá cả, thời gian, nhiệt độ, độ ẩm trong các thiết bị điện tử.

2. Chế tạo đồng hồ điện tử, bảng điều khiển, hệ thống đo lường.
3. Sử dụng trong các dự án DIY, học tập lập trình vi điều khiển.
4. Hiển thị thông tin trong các thiết bị tự động hóa, hệ thống điều khiển.

Mua mạch hiển thị LED 7 đoạn 0.56 inch 74HC595 tại:

Linh kiện điện tử 3M

Địa chỉ: Số 9 Ngõ 40/2 Tạ Quang Bửu, Bách Khoa, Hai Bà Trưng, Tp Hà Nội.

✔ Cửa hàng trực tiếp: 0963.288.854

✔ Hỗ trợ đơn website: 0865.853.416

Email: chotroihn.vn@gmail.com

Website: https://chotroihn.vn

Mạch hiển thị LED 7 thanh 0.56 74HC595 là công cụ hữu ích cho người dùng muốn hiển thị thông tin dạng số một cách đơn giản và hiệu quả. Với ưu điểm dễ sử dụng, giá thành hợp lý và ứng dụng đa dạng, module này là lựa chọn phù hợp cho nhiều dự án điện tử.
