- Nguồn cấp:
+ Bên HV: 5V
+ Bên LV: 3.3V
- Dòng max: 150mA ( tổng 4 kênh)
- Có thể dùng cho các chuẩn tín hiệu như: UART, IIC, 1- wire I/O và SPI.
- Trọng lượng: ~1g

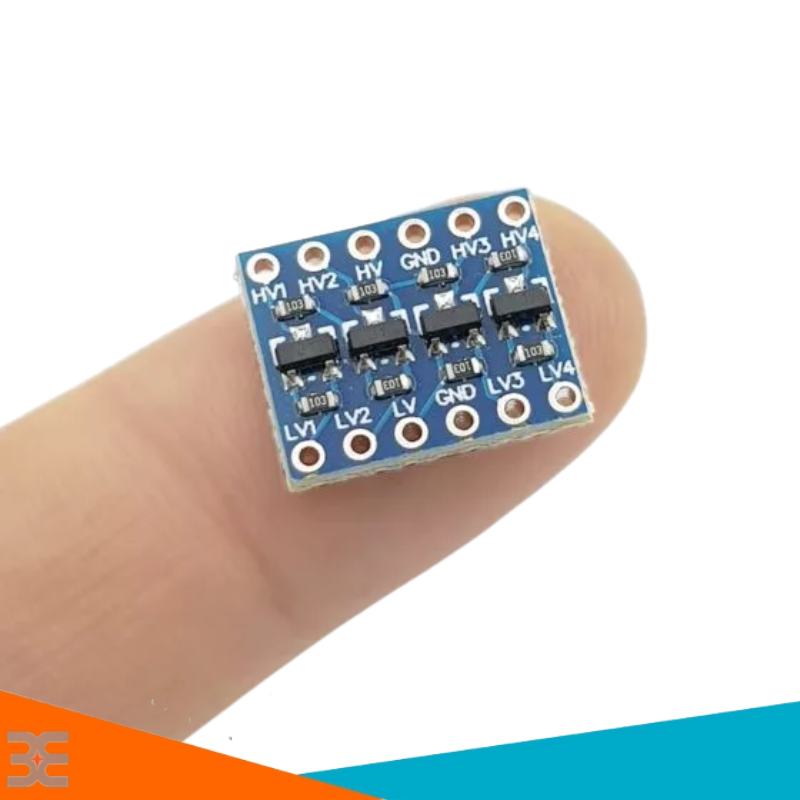

- Kích thước: 15 x 12.5 x 2.5 mm ( dài X rộng X cao)
- Chuẩn chân cắm: 2.54mm

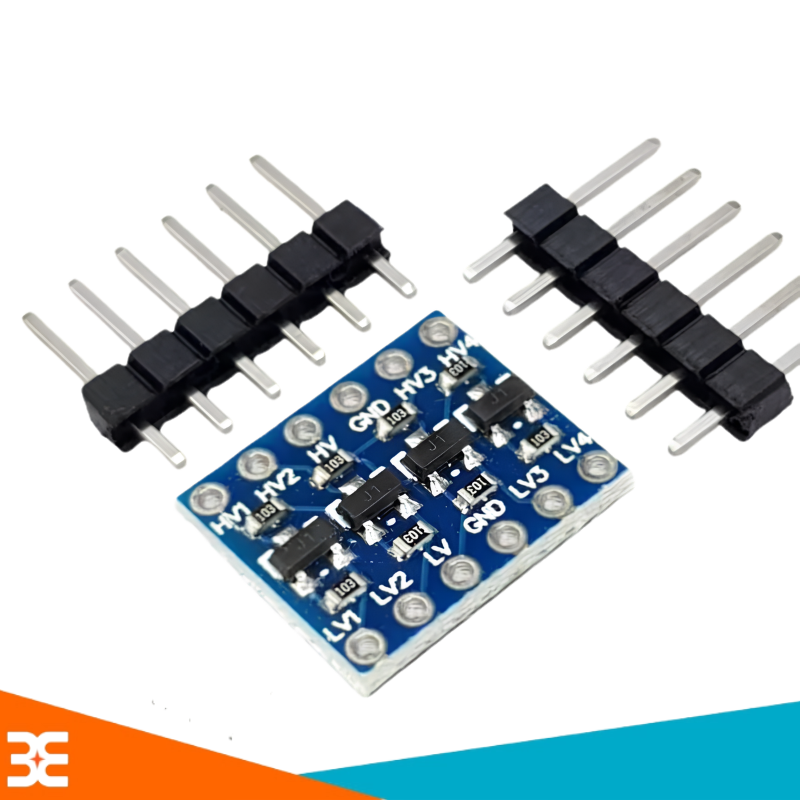

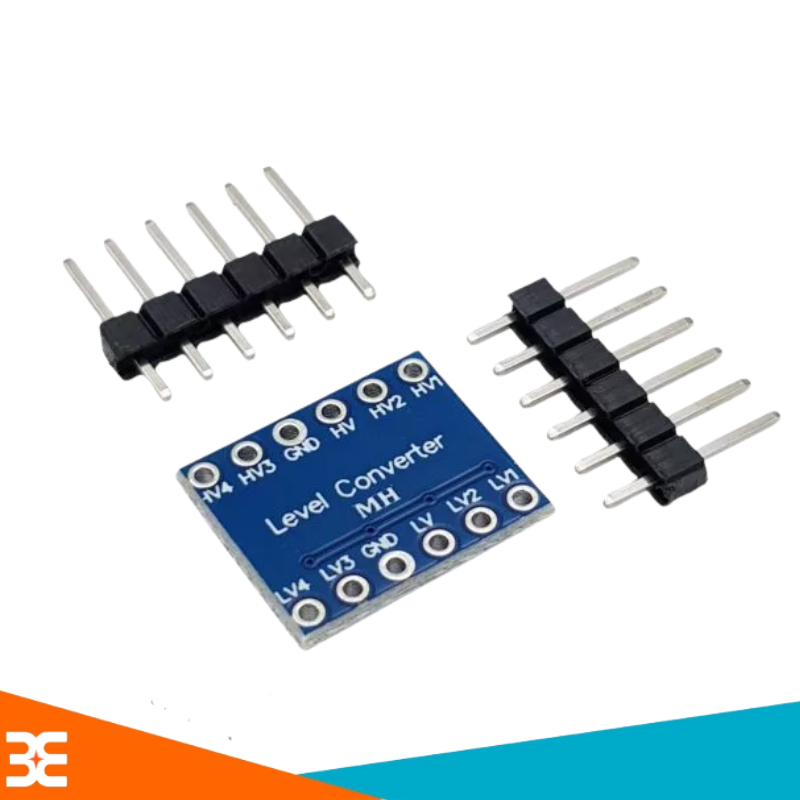

Mạch Chuyển Mức Tín Hiệu Logic 2 Chiều 4 Kênh
Mạch chuyển mức tín hiệu logic 2 chiều 4 kênh là thiết bị kết nối an toàn các thiết bị hoạt động ở điện áp khác nhau ( như 5V và 3.3V) trên cùng một hệ thống.
- Nguồn cấp:
+ Bên HV: 5V
+ Bên LV: 3.3V
- Dòng max: 150mA ( tổng 4 kênh)
- Có thể dùng cho các chuẩn tín hiệu như: UART, IIC, 1- wire I/O và SPI.
- Trọng lượng: ~1g
- Kích thước: 15 x 12.5 x 2.5 mm ( dài X rộng X cao)
- Chuẩn chân cắm: 2.54mm

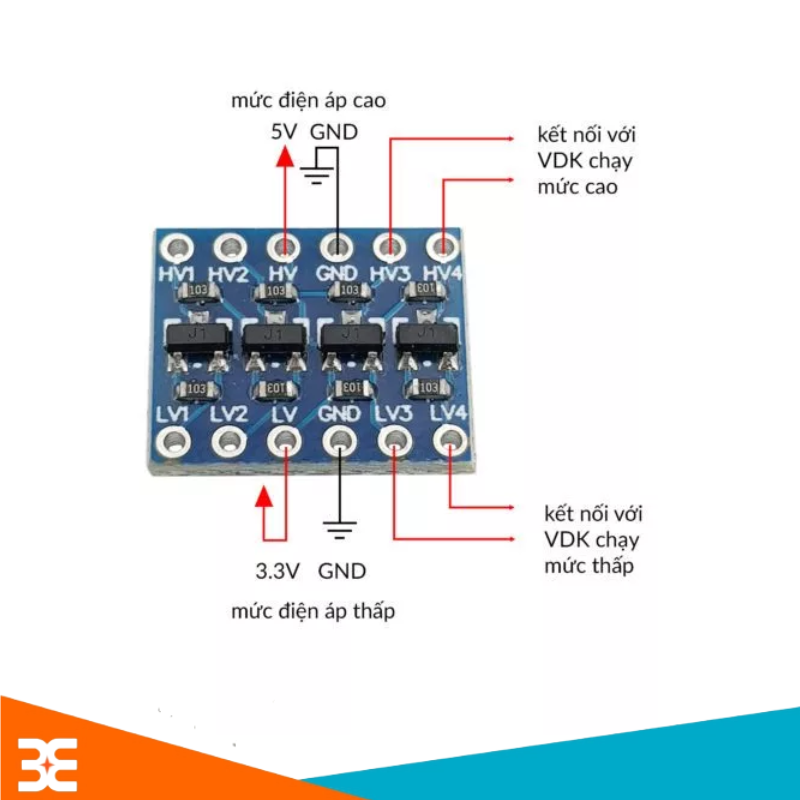

Sơ Đồ Kết Nối Cơ Bản
Mạch thường được chia làm hau bên rõ rệt: bên điện áp cao ( High Voltage - HV) và bên điện áp thấp ( Low Voltage - LV).
- VCC bên cao: Nối nguồn điện áp cao
- VCC bên thấp: Nối nguồn điện áp thấp
- GND: Nối chung mass ( GND) của cả hai hệ thống nguồn.
- Kênh tín hiệu ( Rx/ Tx, SDA/SCL):
+ Chân HV1, HV2, HV3, HV4 nối với thiết bị 5V.
+ Chân LV1, LV2, LV3, Lv4 nối tương ứng với thiết bị 3.3V.
- Chuyển đổi điện áp: hạ áp từ 5V xuống 3.3V và nâng áp từ 3.3V đến 5V.
- Giao tiếp 2 chiều: Tự động nhận diện hướng truyền dữ liệu mà không cần chân điều khiển.
- Hỗ trợ 4 kênh: CHo phép truyền cùng lúc 4 đường tín hiệu động lập.
Mạch chuyển mức tín hiệu logic 2 chiều 4 kênh
- Mạch sử dụng các transistor MOSFET hiệu ứng trường và điện trở kéo lên ( pull-up).
- Khi bên điện áp thấp ở mức Cao ( High), MOSFET ngắt, bên điện áp cap được kéo lên mức cao.
- Khi một trong hai bên kéo xuống mức thấp ( Low), MOSFET dẫn, kéo bên còn lại xuống mức thấp.
- Giao tiếp I2C, SPI, UART giữa Vi điều khiaanr 5V và Cảm biến 3.3V.
- Kết nối vi điều khiển Arduino với các module Wifi ESP8266/ESP32.
- Ghép nối các màn hình LCD, thẻ nhớ SD chạy điện áp thấp.
Bạn có thể tham khảo thêm các mạch chuyển đổi tại đây.
Mua Mạch chuyển mức tín hiệu logic 2 chiều 4 kênh tại:
Địa chỉ: Số 9 Ngõ 40/2 Tạ Quang Bửu, Bách Khoa, Hai Bà Trưng, Tp Hà Nội.
✔ Cửa hàng trực tiếp: 0963.288.854
✔ Hỗ trợ đơn website: 0865.853.416
Email: chotroihn.vn@gmail.com
Website: https://chotroihn.vn
#chuyenmuclogic2chieu #machchuyenmuctinhieu #machchuyenmuc3v35v #machchuyendienap #3V3to5VConverter #linhkiendientu #linhkien3m
