LCD1602 Keypad Shield

LCD Keypad shield Arduino

LCD Keypad Shield được phát triển và tương thích với các board Arduino, nhằm tạo một giao diện người dùng thân thiện cho phép người dùng đơn giản hóa quá trình điều chình. Sản phẩm bao gồm một màn hình LCD 1602 và 6 phím bấm. LCD 1206 Keypad Shield hỗ trợ điều chỉnh độ tương phản và bật/tắt đèn nền của LCD. Bàn phím bao gồm 5 phím - Slect, LeFt, Up, Down, Right. Để tiết kiệm các chân IO của Arduino, các phím này chỉ sử dụng một kênh ADC để đọc tín hiệu phím bấm.

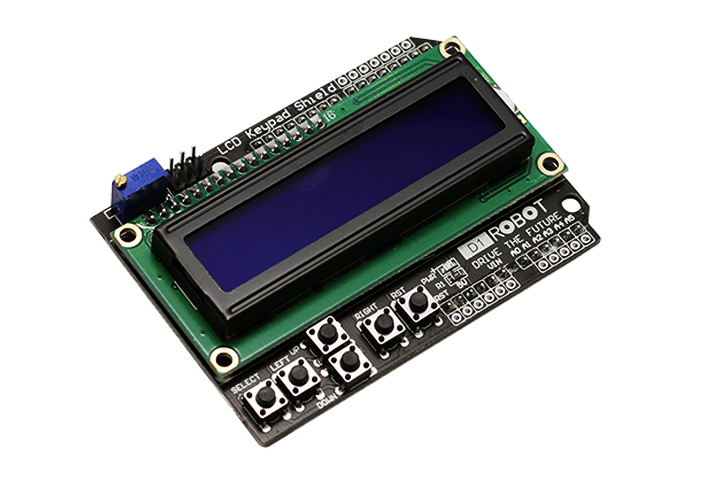

LCD Keypad  Shield Arduino

Thông Số Kĩ Thuật LCD1602 Keypad Shield:

• Kích thước của màn hình LCD: 8x5.5cm

• Hoạt động điện áp 5V.

• Bao gồm LCD 2x16 và 6 nút nhấn.

• Sử dụng chân 4,5,6,7,8,9,10 và chân A0 của Arduino để giao tiếp với LCD.

• Nút RST dùng để reset chương trình cho Arduino

• Mở rộng thêm các I/O mà arduino không dùng để điều khiển LCD

• Đèn nền xanh dương với chữ màu trắng.

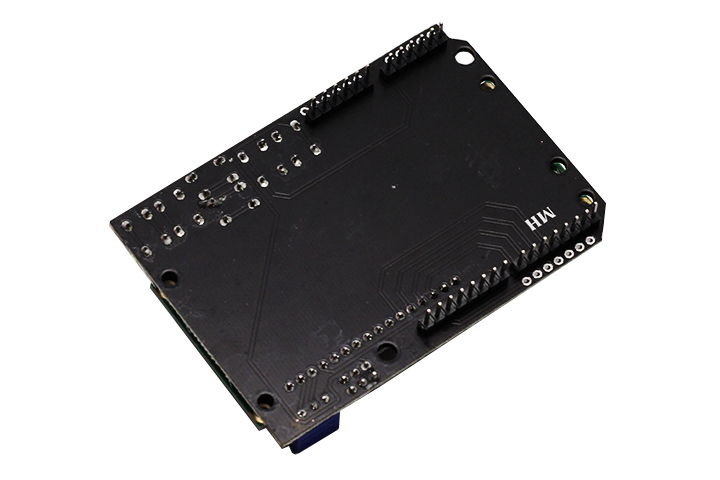

Mặt Sau Của LCD Keypad Shield Arduino

Hướng Dẫn Sử Dụng LCD1602 Keypad Shield:

• Vì 6 nút nhấn chỉ sử dụng 1 chân A0 của arduino nên tiết kiệm được chân cho các kết nối khác với arduino.

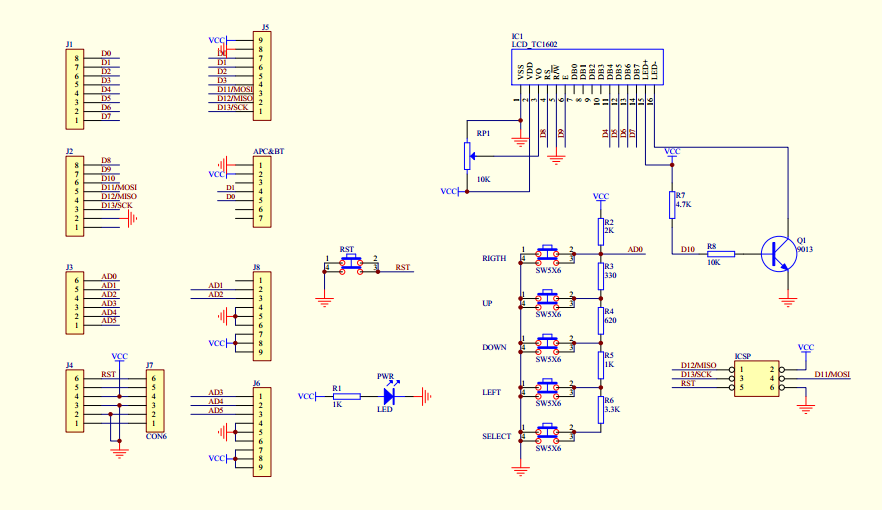

• Dưới đây là sơ đồ của các nút nhấn và mạch

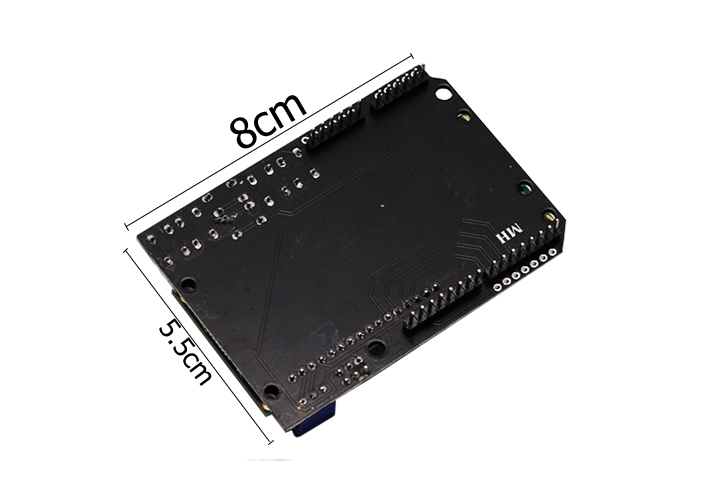

Kích Thước Của LCD Keypad Shield Arduino

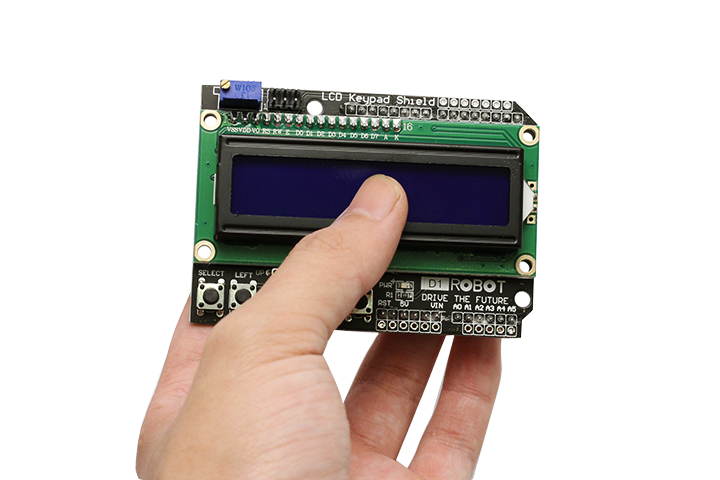

Kích Thước Thực Tế Của LCD Keypad Shield Arduino

Code Mẫu Cho Việc Sử Dụng LCD1602 Keypad Shield

#include <LiquidCrystal.h>

// Các chân được sử dụng cho việc kết nối LCD Keypad Shield với Arduino Uno
LiquidCrystal lcd(8, 9, 4, 5, 6, 7);

// Định nghĩa các giá trị được sử dụng bởi LCD và nút nhấn
int lcd_key     = 0;
int adc_key_in  = 0;
#define btnRIGHT  0
#define btnUP     1
#define btnDOWN   2
#define btnLEFT   3
#define btnSELECT 4
#define btnNONE   5

// Đọc các nút nhấn
int read_LCD_buttons()
{
 adc_key_in = analogRead(0);      // Đọc giá trị các nút nhấn

 if (adc_key_in > 1000) return btnNONE; // Giá trị lớn hơn 1000 là không có nút nào được nhấn
 if (adc_key_in < 50)   return btnRIGHT;
 if (adc_key_in < 250)  return btnUP;
 if (adc_key_in < 450)  return btnDOWN;
 if (adc_key_in < 650)  return btnLEFT;
 if (adc_key_in < 850)  return btnSELECT;


 return btnNONE;  // Nếu không nằm trong khoảng trên thì cũng có nghĩa là không có nút nào được nhấn
}

void setup()
{
 lcd.begin(16, 2);              // Dùng LCD 16, 2
 lcd.setCursor(0,0);            //Thiết lập vị trí con trỏ
 lcd.print("  DIEN TU 3M !"); // In ra cái mình muốn ghi
}

void loop()
{
 lcd.setCursor(0,1);            //Thiết lập vị trí con trỏ
 lcd.print("Phim An :"); // In ra cái mình muốn ghi

 lcd.setCursor(11,1);
 lcd_key = read_LCD_buttons();  // Đọc nút nhấn

 switch (lcd_key)               // Phần lập trình hiển thị nút được nhấn
 {
   case btnRIGHT:
     {
     lcd.print("RIGHT ");
     break;
     }
   case btnLEFT:
     {
     lcd.print("LEFT   ");
     break;
     }
   case btnUP:
     {
     lcd.print("UP    ");
     break;
     }
   case btnDOWN:
     {
     lcd.print("DOWN  ");
     break;
     }
   case btnSELECT:
     {
     lcd.print("SELECT");
     break;
     }
     case btnNONE:
     {
     lcd.print("NONE  ");
     break;

     }
 }
}

Video Chạy Thực Tế LCD1602 Keypad Shield:
