KIT 8051 V1 Socket

là sản phẩm được thiết kế nhằm mang lại sự tiện lợi cho người dùng khi muốn sử dụng các chân ra của IC họ 8051.

Kit được thế kế cả chân Nạp ISP, nếu các bạn sử dùng IC 89S52 thì có thể nạp code trực tiếp ngay trên Kit, vô cùng thuận tiện.

Kit có socket 40 chân có thể tháo lắp chip dễ dàng, ngoài ra các port được nối thông ra các hàng rào giúp dễ dàng trong quá trình sử dụng.

Trên kit đã có sẵn khối tạo dạo động, khối reset,  Port 0 được gắn sẵn trở thanh 10K kéo lên nguồn.

KIT 8051 V1 Socket

 KIT 8051 V1 Socket

Bộ Sản Phẩm Bao Gồm:

01  KIT 8051 V1 Socket



đầu jack

đầu cấp nguồn

Thông Số Kĩ Thuật:

  • Sử dụng cho các dòng chip: AT89S51, AT89S52,...
  • Kích thước: 45mm x 92mm.
  • Nguồn cấp: 5VDC qua Jack DC hoặc qua mạch nạp ISP
  • Thạch anh: 11.0592MHz
  • Trọng Lượng: 45g

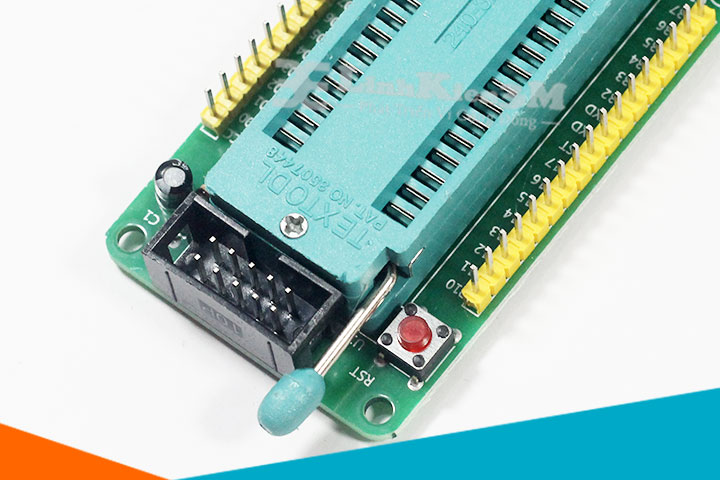

chân cắm KIT 8051 V1 Socket

Chân IDE nạp cod

Hướng Dẫn Sử Dụng:

  • Đầu tiên các bạn mở thanh gạt lên và bỏ IC vào theo đúng chiều của KIT, sau đó các bạn đóng thanh gạt xuống và có thể sử dụng kit.
  • Các bạn có thể cấp nguồn bằng Jack DC 5.5 hoặc qua mạch nạp isp.

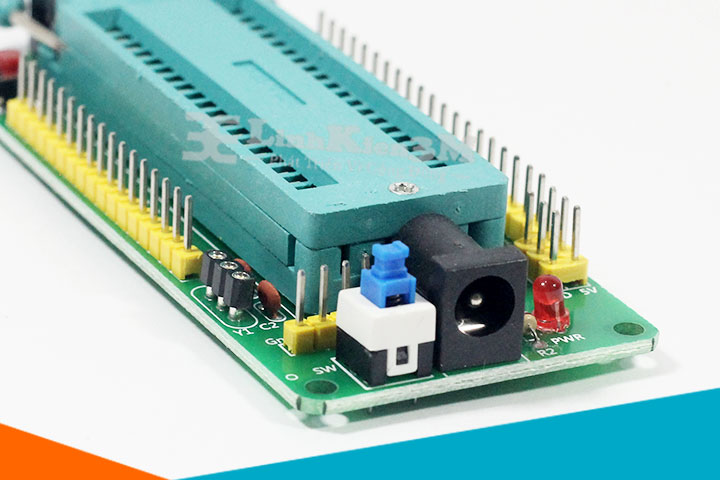

trên tay KIT 8051 V1 Socket

Trên tay  KIT 8051 V1 Socket

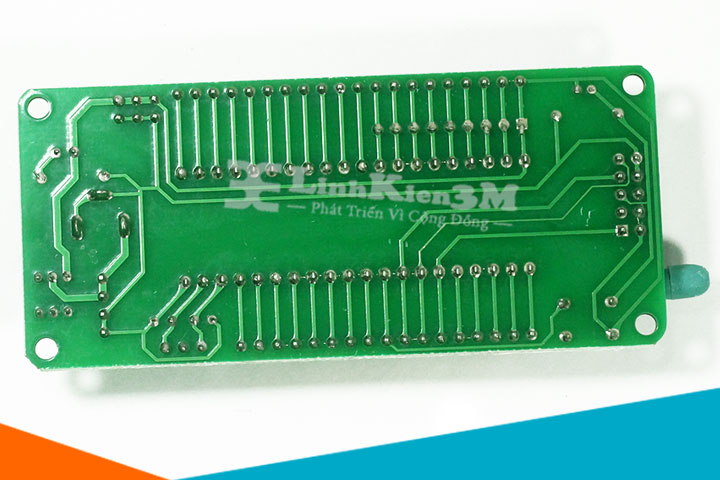

mặt dưới KIT 8051 V1 Socket

Mặt dưới KIT 8051 V1 Socket
