Linh kiện điện tử 3M lại tiếp tục đưa ra một món quà cực kì ý nghĩa cho các bạn nhân ngày Giáng sinh sắp tới: Đó chính là mạch Led trái tim I LOVE YOU đa màu sắc rất đẹp, độc đáo và sáng tạo. Hãy cùng bắt tay làm cùng Linh kiện điện tử 3M nhé!

Các linh kiện cần thiết

• 01 IC 89C52
• 04 IC 74HC595
• 01 Đế IC 40 chân
• 04 đế IC 16 chân
• 06 Dây Bus 8
• 04 Jumper đực
• 10 Trở 330R
• 02 Trở 10K
• 01 LM 7805
• 02 Tụ 100uF/50V
• 02 Tụ 10uF/50V
• 01 Thạch anh 12Mhz
• 02 Tụ 33pF
• 33 Led đỏ đục
• 09 Led xanh Dương đục
• 09 Led xanh Lá đục
• 13 Led Vàng đục
• · 01 Nguồn adapter 9V/1A hoặc 12V/1A

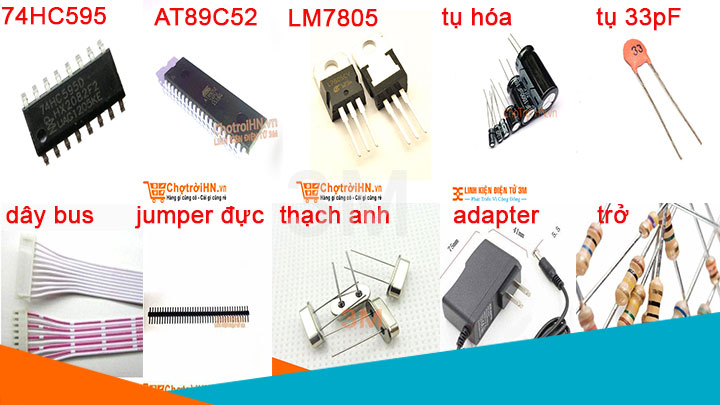

Hình ảnh linh kiện

Hướng dẫn các bước làm mạch trái tim I LOVE YOU

Phần 1: Hướng dẫn phần làm mạch điều khiển

Bước 1: Các bạn download link mạch in sau để tải mạch in về làm nhé

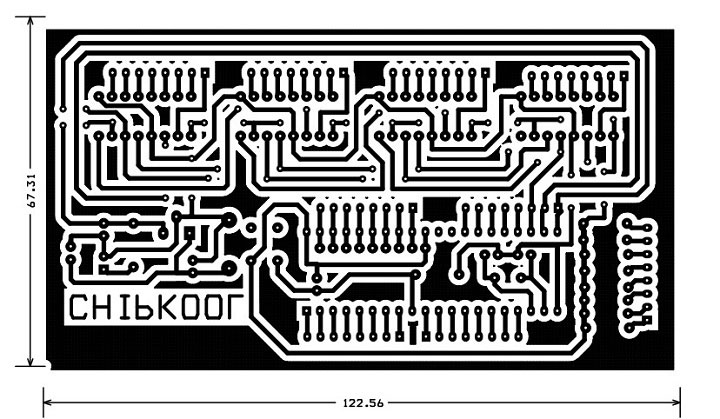

Mạch in

Chú ý:

• File chỉ mở được khi có kết nối internet
• File để ủi lên phíp đồng nên phải in trên giấy ảnh mỏng hoặc giấy thuốc ới được nhé

Bước 2: Cắt một phíp đồng vừa với mạch in của chúng ta nào

Bước 3: Dùng giấy ráp đánh xước bề mặt phíp đồng để phần mạch in dễ bám vào phíp đồng và làm sạch phíp đồng bằng bông tẩm cồn

Bước 4: Bọc giấy in mạch vào phíp đồng

Bước 5: Để bàn là ở chế độ nóng nhất và ủi phíp đồng trong khoảng 10 phút

Bước 6: Sau khi là xong tách lớp giấy in mạch ra khỏi phíp đồng

Lưu ý:

Phải loại bỏ hoàn toàn lớp giấy cho đến khi chỉ còn lại những đường mạch in màu đen thôi nha

Bước 7: Ngâm mạch vào dung dịch FeCl3 để ăn mòn

Lưu ý:

• Trong điều kiện thường ta ngâm mạch từ 10 đến 15 phút để bột sắt có thể ăn mòn hết đồng.
• Nếu các bạn muốn nhanh chóng thì dùng nước nóng hoặc ngâm ngoài trời nắng phản ứng sẽ xảy ra nhanh hơn.
• Các bạn cũng có thể ăn mòn đồng với dung dich HCl và H2O2

Bước 8: Lấy miếng đồng ra rửa sạch, đánh bay lớp mực đen đi, khi đó những đường mạch đồng láng o hiện ra

Bước 9: Khoan lỗ chân linh kiện

Khoan lỗ chân linh kiện

Lưu ý:

Đối với các chân Jumpper - LM7805 - Diode khoan mũi 1mm, các chân còn lại khoan mũi 0,8mm

Bước 10: Lắp các linh kiện vào mạch

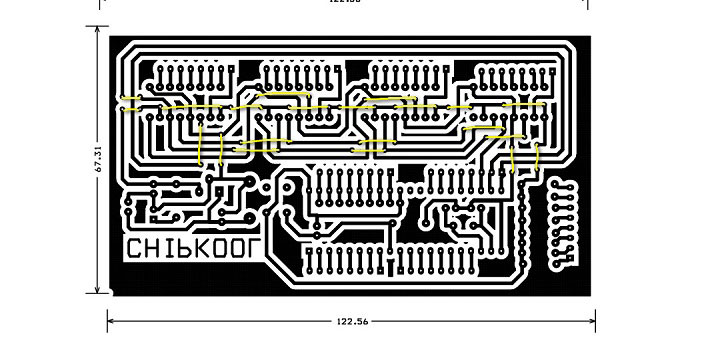

Sơ đồ chân hàn cầu nối

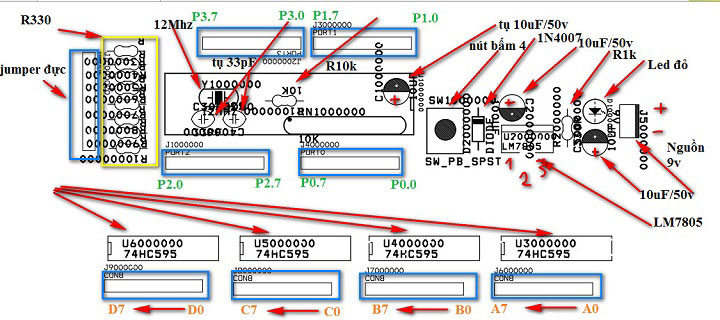

Sơ đồ cắm linh kiện

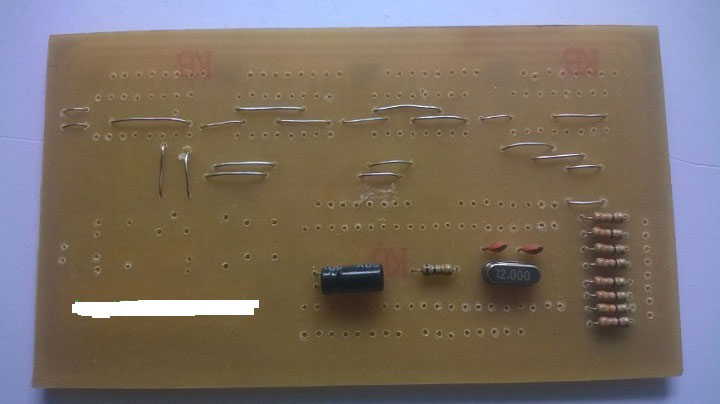

Gắn cầu nối vào mạch

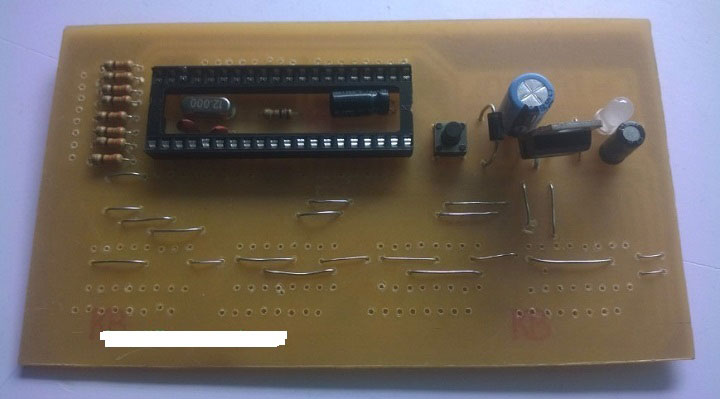

Cắm linh kiện bên trong IC

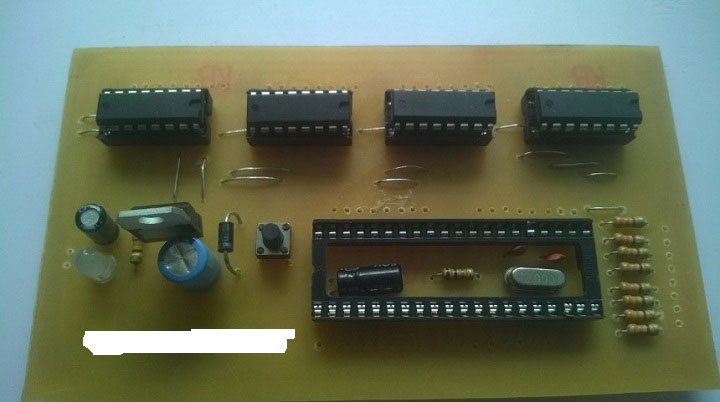

Cắm linh kiện khối nguồn

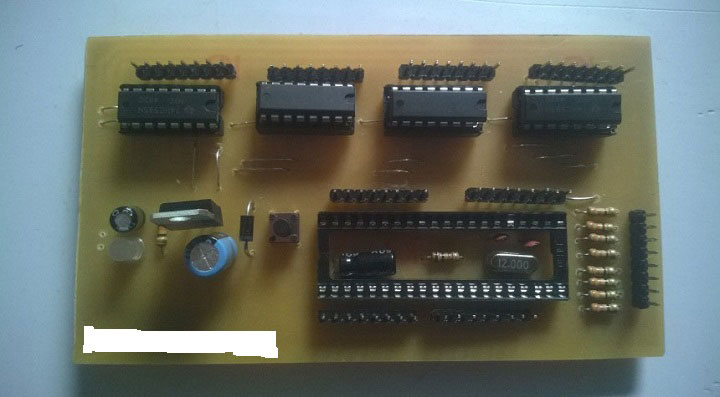

Linh kiện hoàn chỉnh

Bước 11: Hàn mạch

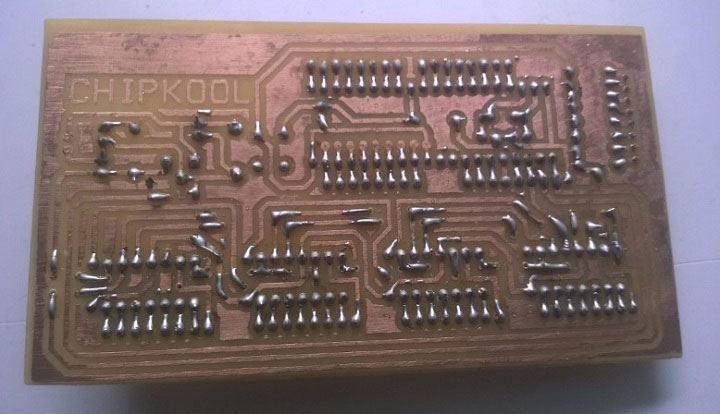

Hàn chân linh kiện

Chú ý:

• Các bạn nên hàn nhanh chóng để tránh làm hỏng linh kiện
• Ưu tiên hàn chân đế IC trước
• Phải đảm bảo các mối hàn phải chắc chắn

Bước 12: Nạp code cho não IC

Chú ý:

Phần Code bên trên là phiên bản 5 hiệu ứng, các bạn tải về máy rồi dùng mạch nạp Sun để nạp code cho não IC nhé

Bước 13: Đo điện áp các chân.

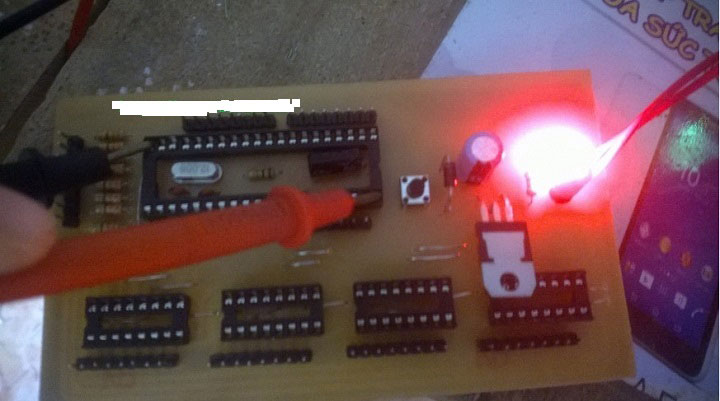

Đo điện áp các chân

Chú ý:

• Đo chú ý đặc biệt ở chân IC 89C52 để đảm bảo đủ nguồn
• Đo 2 chân 40 và 20 ic tương ứng chân (+) và (-) điện áp phải đủ 5V.
• Nếu xảy ra hiện tượng sụt áp < 4V mạch ko chạy.
• Nếu Led báo nguồn ko sáng nghĩa là chập mạch chân 2 và 3 của IC LM7805
• Nếu điện áp ổn định mới được chuyển sang mức tiếp theo

Bước 14: Nắp các não IC vào đế IC và nối dây nguồn

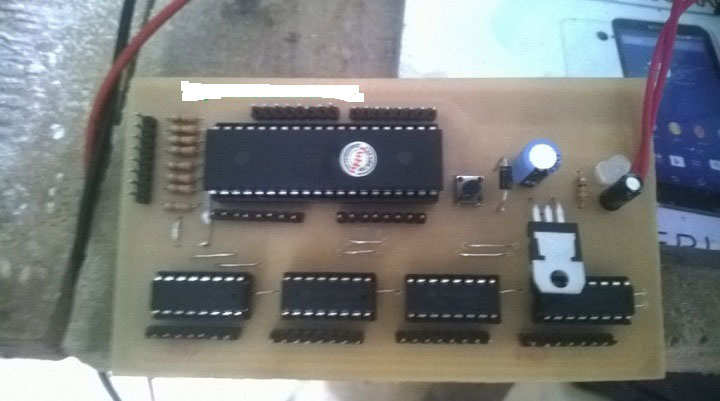

Gắn não các IC và nối dây nguồn

Như vậy là đã xong phần mạch, tiếp theo chúng ta sẽ tiến hành làm phần tiếp theo

Phần 2: Thiết kế phần hiển thị Led

Bước 1: Các bạn chọn một tấm composite hay mica để làm khung và khoan sẵn lỗ chứa Led nhé

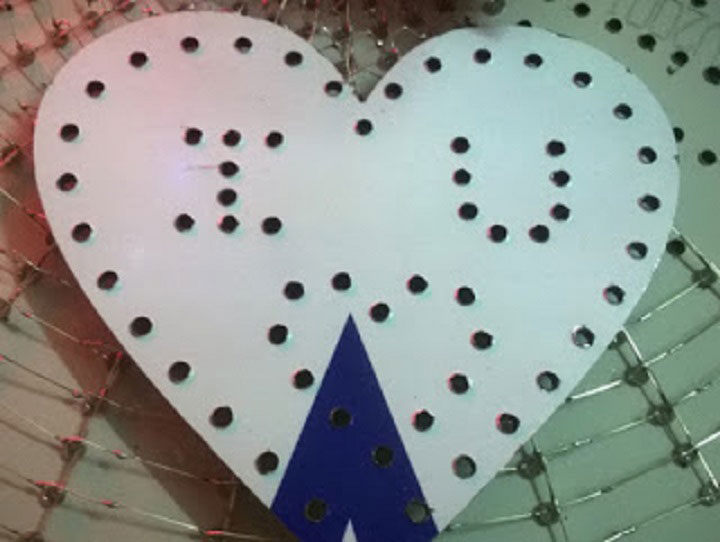

Khung gắn Led

Chú ý:

Các bạn nên chọn khung cắt thành hình trái tim vừa vặn để tránh lãng phí và vừa đảm bảo mĩ quan

Bước 2: Gắn Led vào khung như hình ảnh

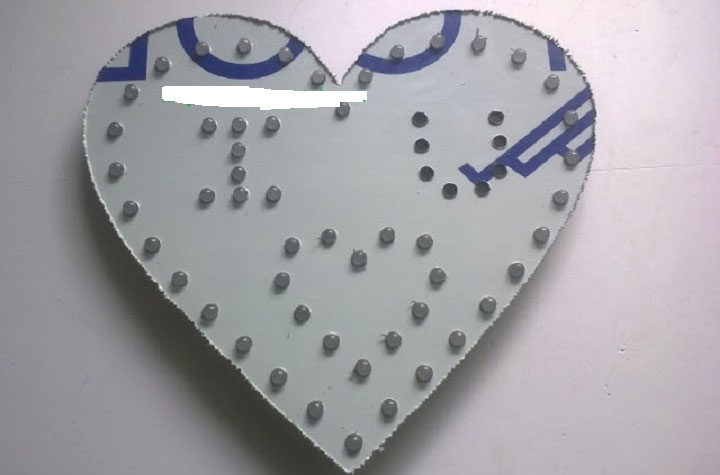

Gắn Led lên khung

Bước 3: Hàn các chân Led với nhau và hàn dây Bus với Led

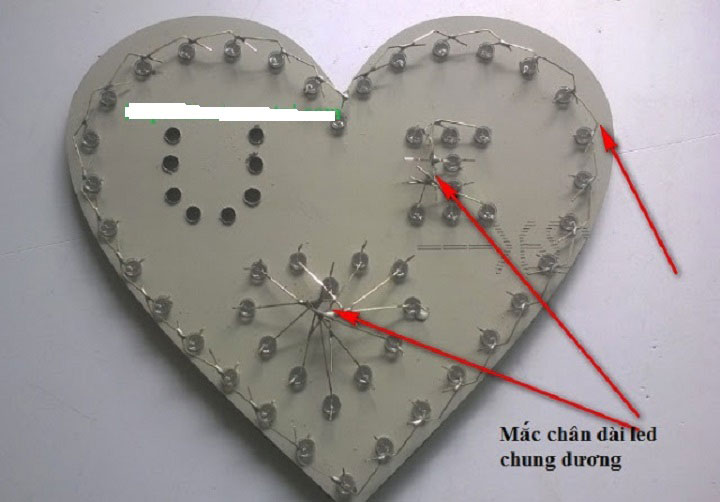

Bẻ chung các chân Led lại với nhau

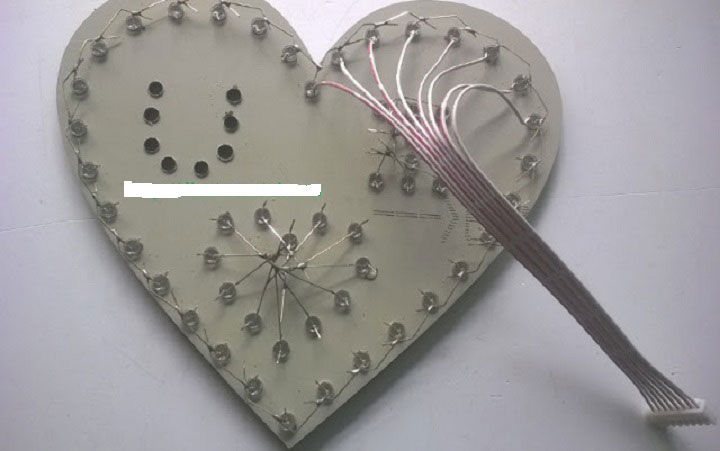

Hàn dây bus vào chân Led

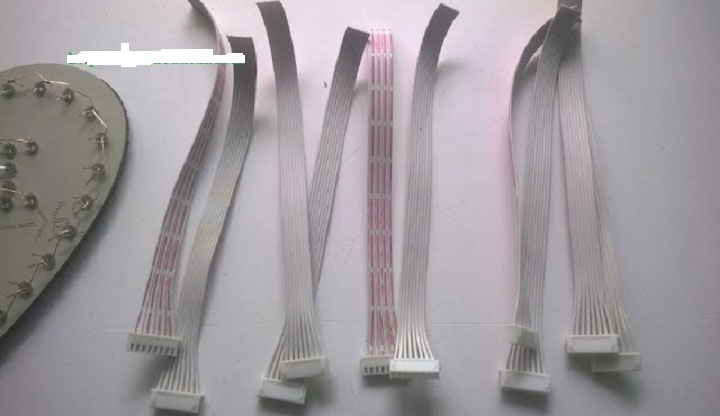

Dùng kéo cắt đôi dây Bus

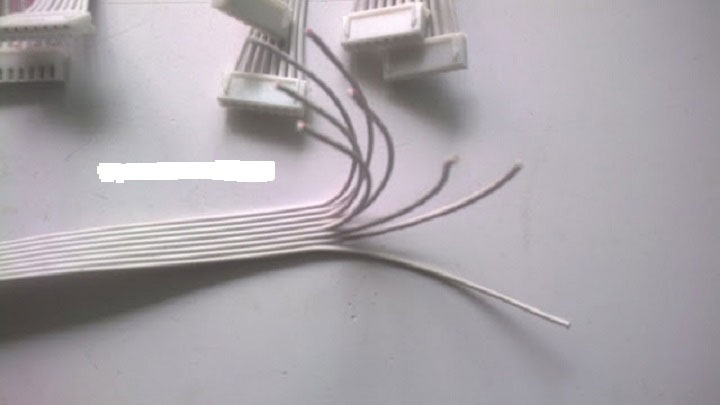

Dùng kìm tuốt dây bấm đầu dây

Chú ý:

• Bẻ chung các chân dài led ( chân Anode) lại với nhau

· Sau khi cắm bẻ chân led xong, cắt ngắn chân Led cho gọn tiến hành cắt dây Bus để nối

• Hàn dây Bus lên bảng : cứ 8 Led vào một dây Bus
• Hàn chân chung led : Cứ 8 con led chung chân Dài ( Chân Anode) lại chung nhau.
• Vòng ngoài tổng có 4 cụm 8 con led chung dương

Bước 4: Kết nối mạch điều khiển với bảng Led và test thử mạch

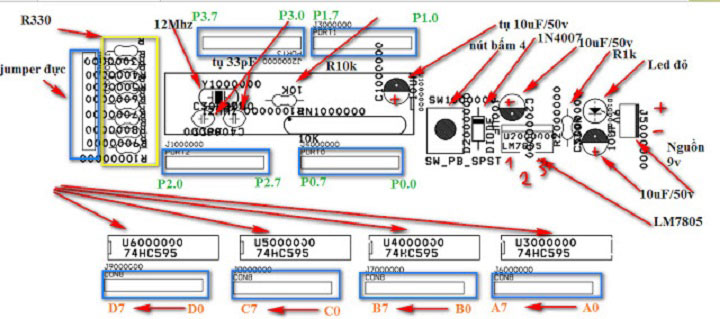

Sơ đồ đấu nối mạch điều khiển với bảng Led 1

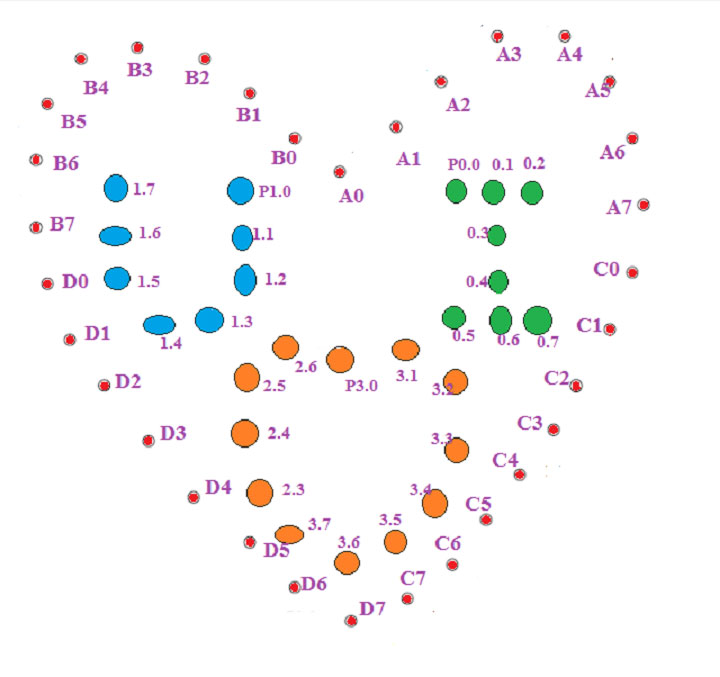

Sơ đồ đấu nối mạch điều khiển với bảng Led 2

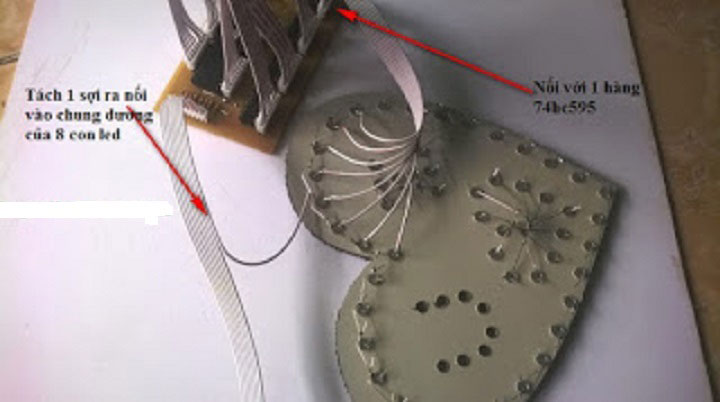

Kết nối mạch với linh kiện điều khiển thực tế 1

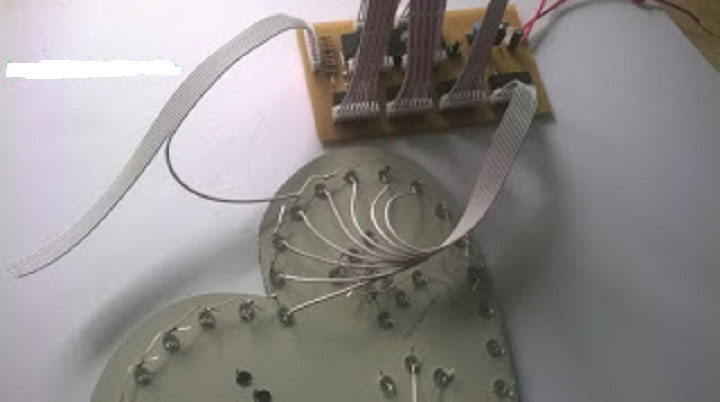

Kết nối mạch với linh kiện điều khiển thực tế 2

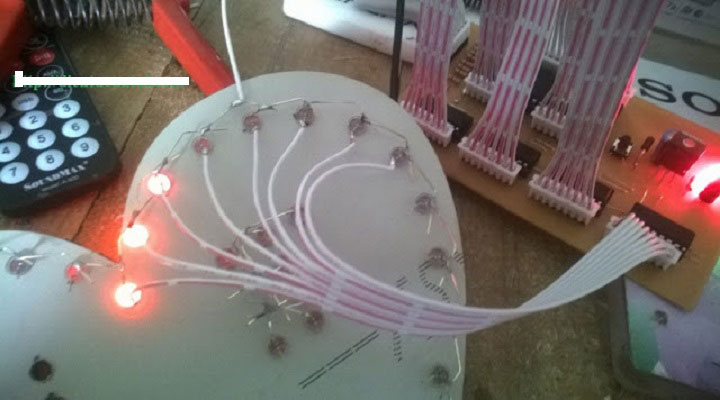

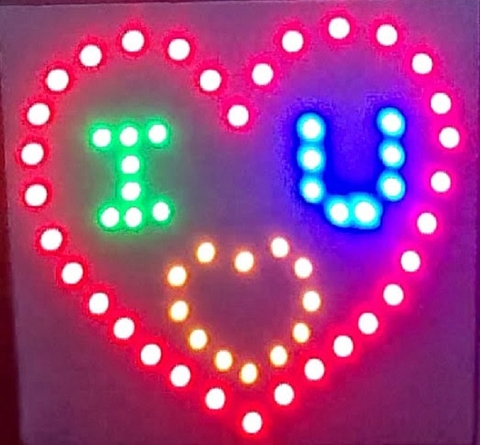

Test thử sản phẩm

Chú ý:

• Vòng trái tim viền ngoài đấu từ A0 - A7, Bo - B7, C0 - C7 , D0 - D7 như trên sơ đồ
  Các chân Jumper đực có tổng cộng 8 chân nối với các cụm 8 chân led chung nhau của viền ( Sẽ hết 4 chân)
• Còn lại 4 chân sẽ nối với chung dương các chữ I ♥ U bên trong trái tim ( Riêng trái tim nhỏ bên trong tách đôi ra làm 2 nửa 6 con led )
• Sau khi đấu nối xong cắm nguồn và bắt đầu test thử mạch.

Như vậy là sản phẩm đã được hoàn thiện. Khá là vất vả đúng không các bạn? Còn chần chừ gì nữa mà không làm ngay sản phẩm độc đáo này.

Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline:024.6686.4747

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé !
