Hướng dẫn làm led cube 5*5*5 đơn giản - Phần 2

Đăng bởi : 3M GROUP10/11/2017

Hướng dẫn làm led cube 5*5*5



Phần 2: Hướng dẫn làm khối đèn led

   Ở phần trước mình đã hướng dẫn các bạn phần làm mạch điều khiển, sau đây mình sẽ hướng dẫn các bạn làm khối Led để hoàn thiện sản phẩm nhé. Hãy tiếp tục bắt tay làm với Linh kiện điện tử 3M nào!

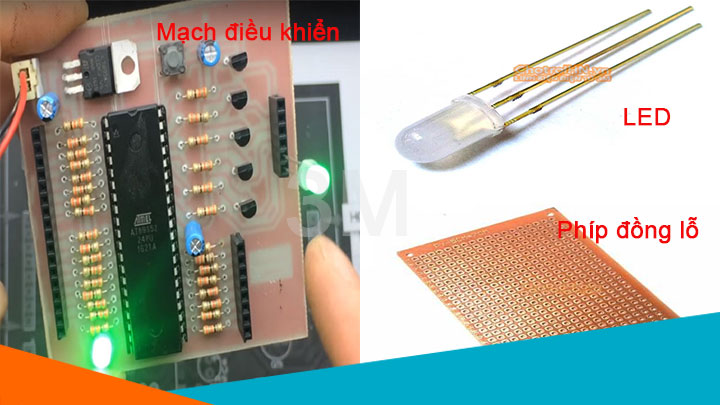

Linh kiện cần sử dụng để làm khối Led

Linh kiện cần thiết

Linh kiện cần thiết

Chú ý:

    Các bạn nên thử độ hoạt động các bóng Led trước. Khi đã lắp vào khối Led rồi Led không hoạt động thì rất khó để sửa mà đa phần sẽ phải làm lại từ đầu.

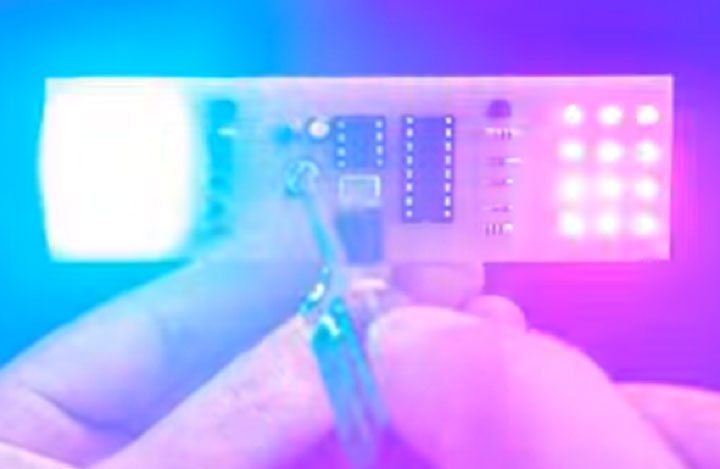

Thử độ sáng bóng Led

Thử độ sáng bóng Led

Các bước thực hiện để làm khối Led

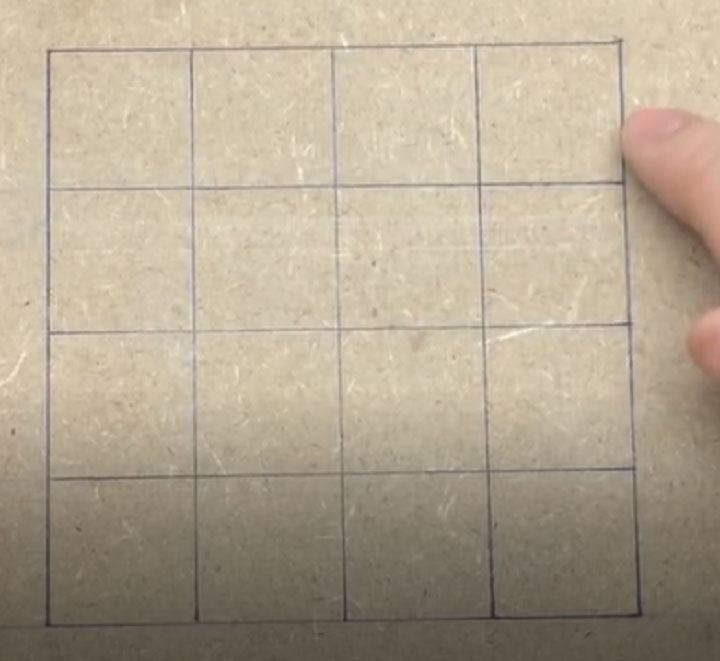

Bước 1: Kẻ trên tấm gỗ hình các ô vuông như hình ảnh bên dưới

Chú ý:
   Mỗi cạnh của ô vuông dài 2.3cm

Ô vuông trên tấm gỗ ép

Ô vuông trên tấm gỗ ép

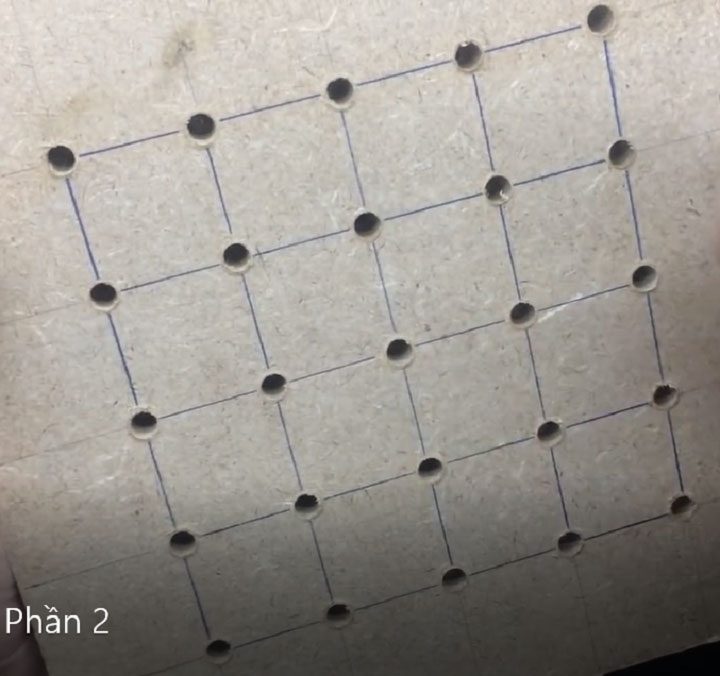

Bước 2: Khoan bằng mũi nhỏ vào từng góc của các ô vuông vừa kẻ. sau đó dùng mũi khoan 5mm( vừa bằng bóng đèn) để khoan lại các lỗ vừa khoan

Hình ảnh các lỗ sau khoan

Hình ảnh các lỗ sau khoan

Chú ý:

    Các lỗ khoan phải đút vừa bóng đèn Led

Bước 3: Cắm các đèn Led vào các lỗ vừa khoan

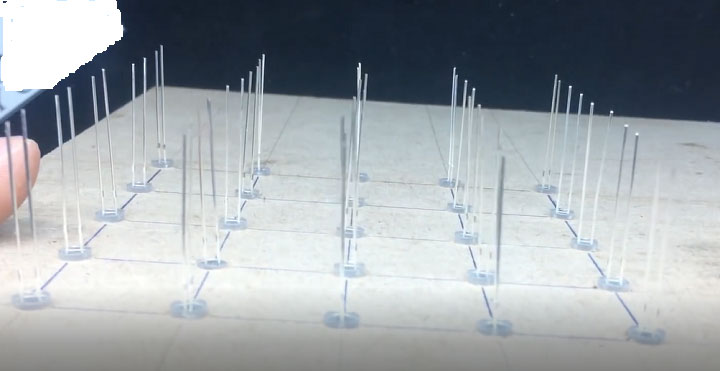

Cắm led vào lỗ khoan

Cắm led vào lỗ khoan

Bước 4: Hàn tất cả các chân dương của bóng Led lại với nhau



Sau khi hàn chân dương của Led với nhau

Sau khi hàn chân dương của Led với nhau

Chú ý:
  • Các bạn nên bẻ chân để hàn dễ và đẹp. Đay là bước quyết định xem sản phẩm của bạn có đẹp hay không.
  • Chân dương của bóng Led là chân dài hơn( hoặc quan sát trên bóng đèn có đầu nhỏ hơn )
  • Việc hàn này dành cho những người tỉ mỉ, không dành cho những người vội vàng, nóng tính nhé.

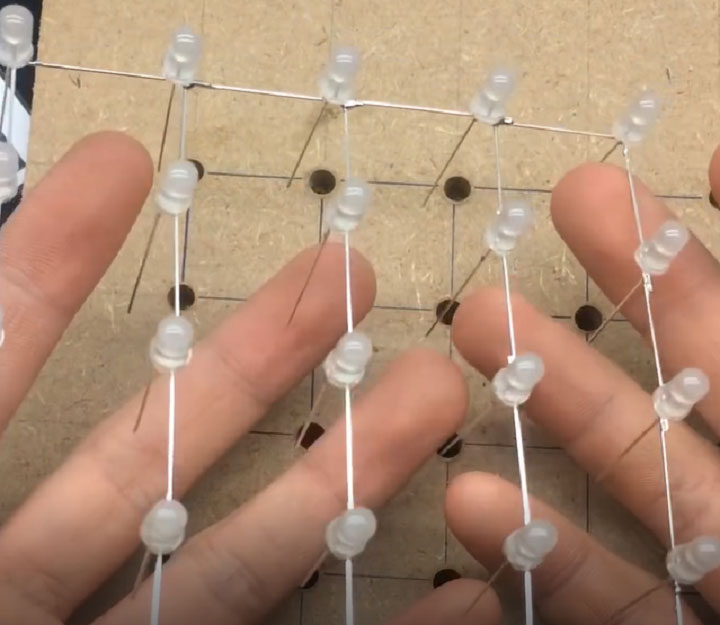

Bước 5: Tháo khối Led vừa hàn ra khỏi tấm gỗ, chúng ta đã được một tầng đèn hoàn chỉnh



Tầng đèn hoàn chỉnh

Tầng đèn hoàn chỉnh

Bước 6: Các bạn làm thêm 4 tầng đèn như vậy nhé (tổng cộng là 5 tầng đèn)

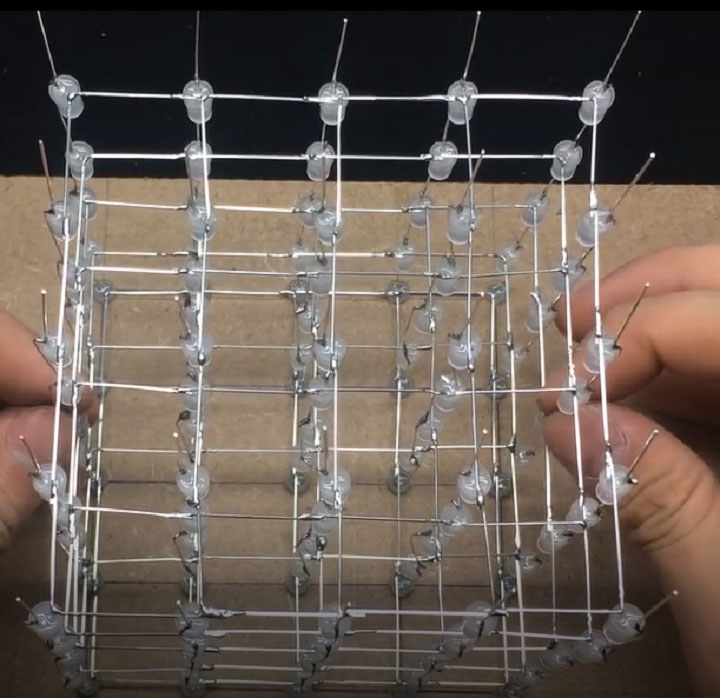

Bước 7: Ép 5 tầng đèn và hàn các chân dọc của Led với nhau (chân âm )

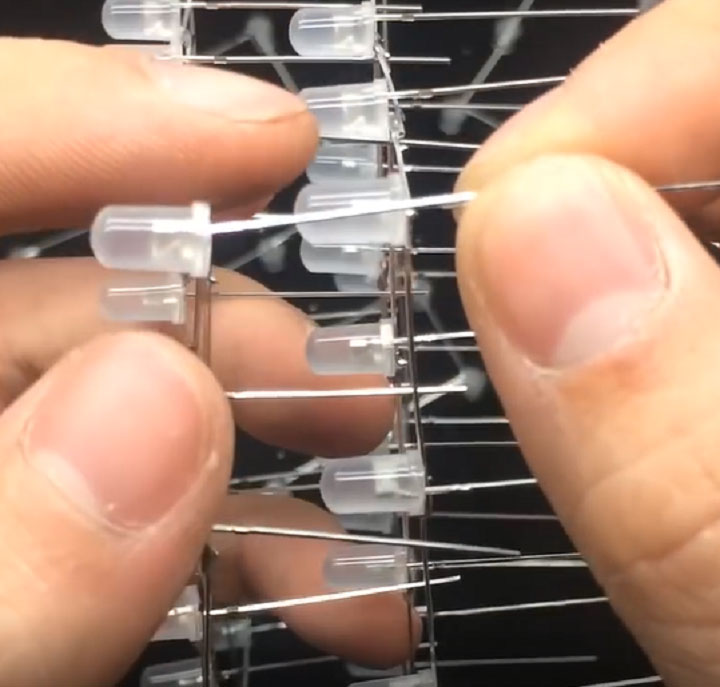

Ép các tầng đèn với nhau

Ép các tầng đèn với nhau



Hàn 5 tầng đèn vào với nhau

Hàn 5 tầng đèn vào với nhau



Chú ý:
   Các bạn cần làm và hàn đều đẹp, để khối Led không bị méo nhé.

Bước 8: Đặt khối đèn vừa hàn xong vào bo mạch đục lỗ vầ hàn các chân đèn vào bo mạch (các bạn sẽ được 25 chấm tương ứng với 25 cột)

Chú ý:
Cắt mạch đuc lỗ rộng ra so với khối Led

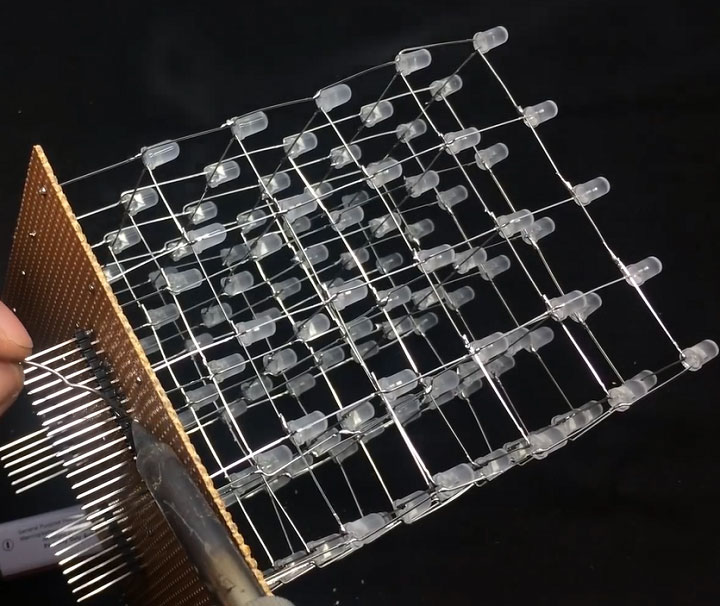

Bước 9: Hàn 25 đầu jump ở mạch điều khiển vào bảng mạch

Hàn mạch điều khiển vào khối led

Hàn mạch điều khiển vào khối led

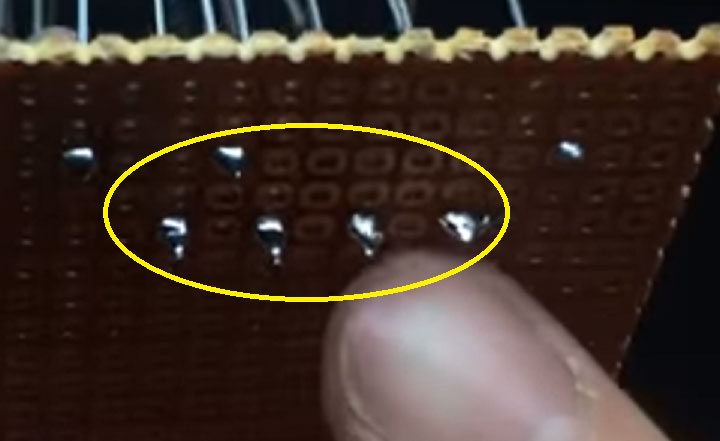

Bước 10: Hàn 5 thanh Led với nhau thành một thanh dài dẫn dương chung của từng tầng đèn Led đến đế bo mạch để cấp nguồn cho mạch.

Chú ý:
   Cần 5 thanh như vậy để hàn cấp nguồn dương cho đủ 5 tầng

Bước 11: Dùng dây điện nối từ chân 25 chân cột đèn và 5 chân cấp nguồn dương của từng khối đèn vào jump trên bo mạch lỗ.

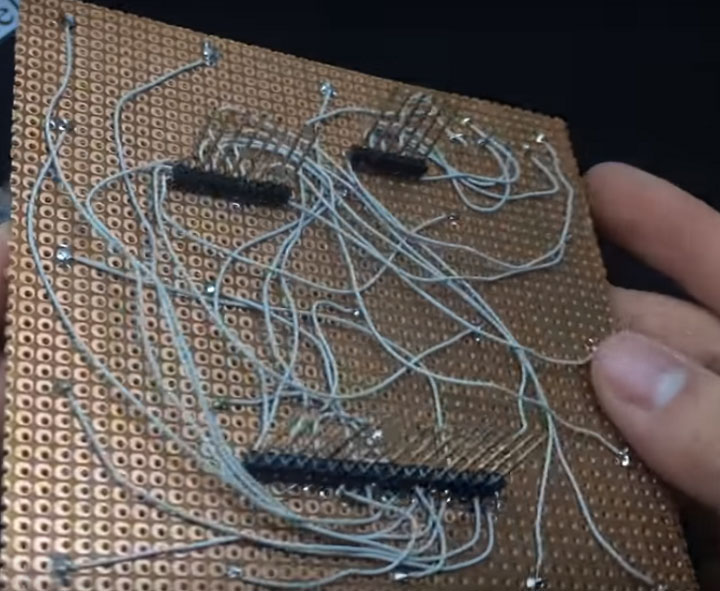

Nối dây điện

Nối dây điện

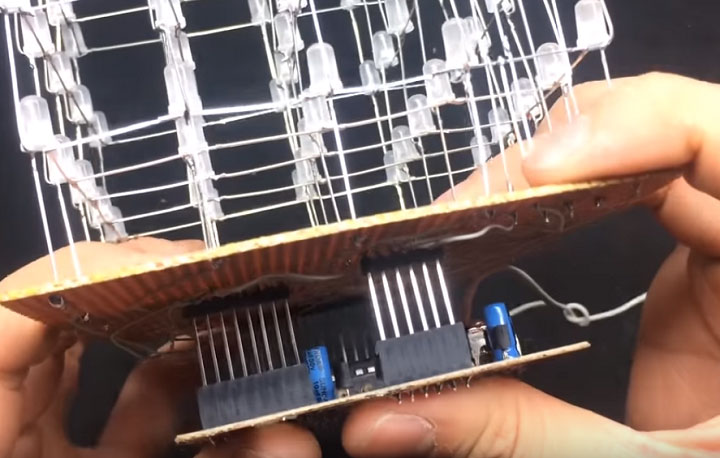

Bước 12: gắn tương ứng các chân jump giữa bảng mạch làm ở phần 1 và bo mạch lỗ.



Gắn tương ứng chân jump

Gắn tương ứng chân jump

Bước 13: Lắp mạch và test thử

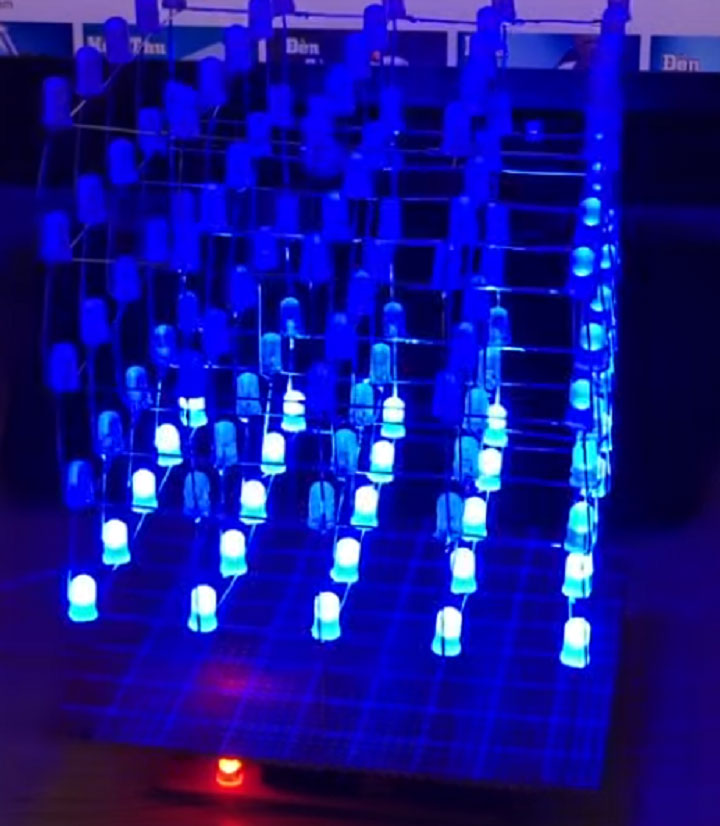

Sản phẩm hoàn chỉnh

Sản phẩm hoàn chỉnh

    Như vậy chúng ta đã hoàn thành khối Led Cube 5*5*5 rồi đấy! Khá là vất vả và kì công đúng không các bạn. Tuy nhiên, mạch này giúp chúng ta rèn luyên rất nhiều kĩ năng về hàn mạch, và nó cũng không có nghĩa lý gì đối với viêc tạo được niềm đam mê cho bản thân và   tạo niềm vui cho người được tặng quà. Vậy hãy bắt tay làm ngay với Linh kiện điện tử 3M nào!!

    Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của   chúng tôi qua Hotline: 024.6686.474

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé!
