Hướng dẫn làm đồng hồ matrix Full chức năng

Đăng bởi : 3M GROUP20/11/2017

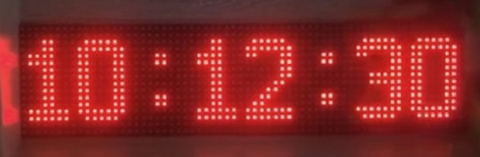

Hướng dẫn làm đồng hồ matrix Full chức năng từ module led P10 (ATmega328P + Matrix P10)



Sau đây Linh kiện điện tử 3M sẽ hướng dẫn các bạn làm một sản phẩm vô cùng đặc biệt: đó chính là Đồng hồ đa chức năng :

Hiển thị thời gian thực giờ phút giây thứ ngày tháng năm, nhiệt độ, âm lịch - Việt hóa 100%

  • 2 hiệu ứng chuyển giây ( lật trang và quét giây)
  • Tự động chạy thông báo ngày tháng năm nhiệt độ, âm lịch 1 lần 1 phút
  • Cài đặt, chỉnh giờ, báo thức
  • Cài đặt độ sáng với 10 mức sáng
  • Cài đặt ngày sinh nhật
  • Bù giờ
  • Chế độ Auto

Và còn nhiều nhiều chức năng nữa, nghe thật hấp dẫn đúng không các bạn? Hãy nhanh tay cùng làm với chúng tôi nào!

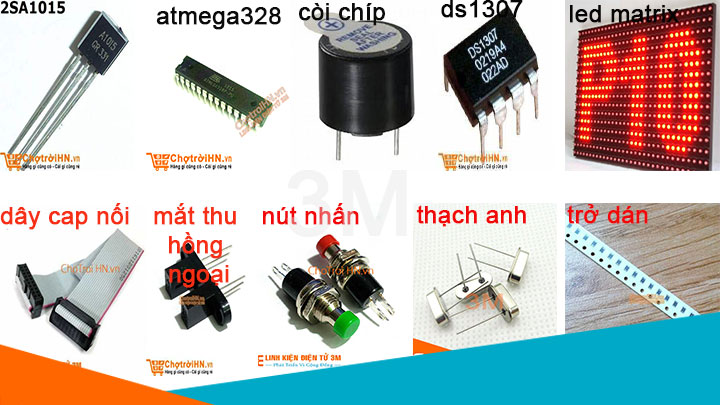

Linh kiện cần thiết



Hình ảnh linh kiện

Hình ảnh linh kiện



Hướng dẫn các bước làm đồng hồ matrix full chức năng



Phần 1: Hướng dẫn làm mạch điều khiển

Bước 1: Các bạn tải file mạch in dưới link sau đây về in ra nhé
http://yoalizer.com/btv

Lưu ý:

Trong file trên đã có đầy đủ : sơ đồ nguyên lý, các linh kiện cần sử dụng, mạch in lớp trên và lớp dưới, sơ đồ lắp linh kiện và cuối cùng là mạch in để in ra trên phíp đồng.



Bước 2: Các bước tiếp theo chính là in mạch trên phíp đồng.
Các bước làm mạch in hoàn chỉnh trên phíp đồng mình đã hướng dẫn các bạn trên nhiều bài viết tại góc học tập của linh kiện điện tử 3M. Các bạn vào trang của Linh kiện điện tử 3M để xem hướng dẫn chi tiết nhé!

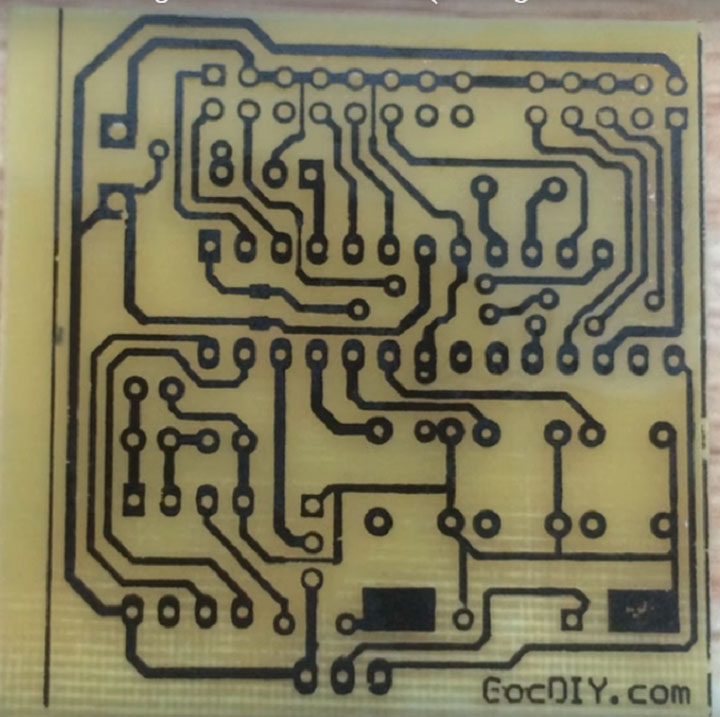

Mạch in hoàn chỉnh

Mạch in hoàn chỉnh



Bước 3: Lắp các linh kiện vào mạch
Chú ý: Các bạn lắp đúng linh kiện giống như trong hướng dẫn (đính kèm trong file mạch in nhé)

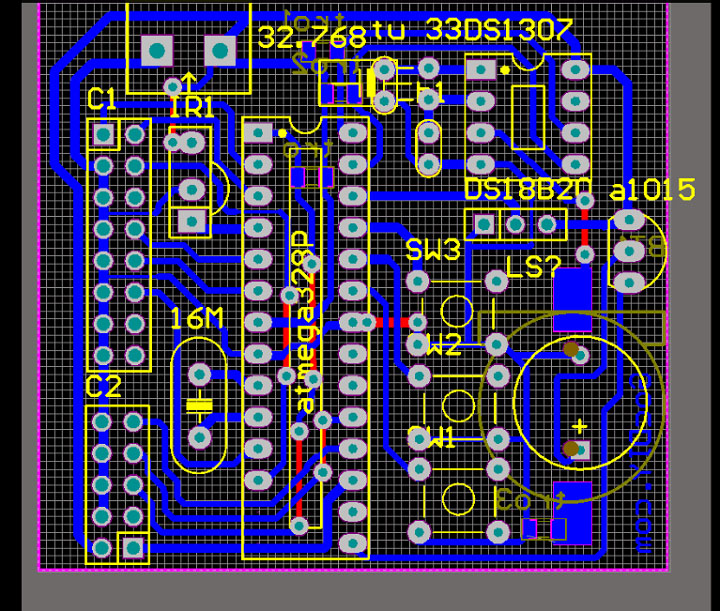

Sơ đồ lắp linh kiện

Sơ đồ lắp linh kiện

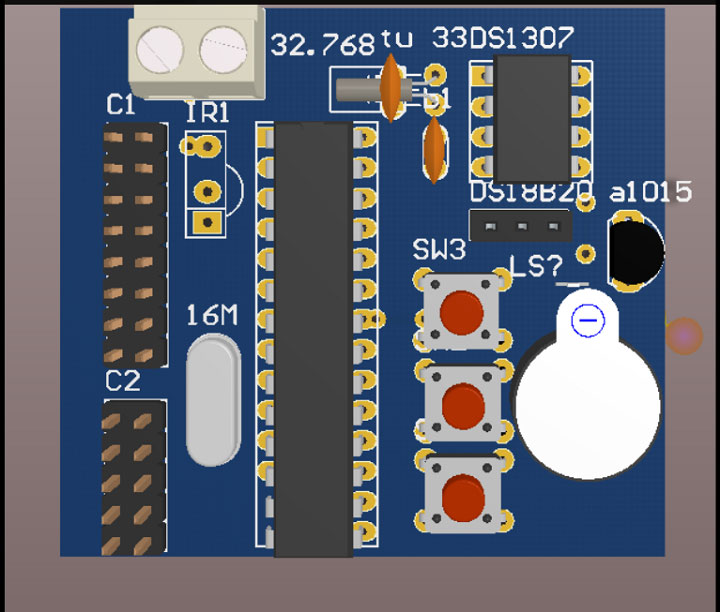

Sơ đồ lắp linh kiện top

Sơ đồ lắp linh kiện top

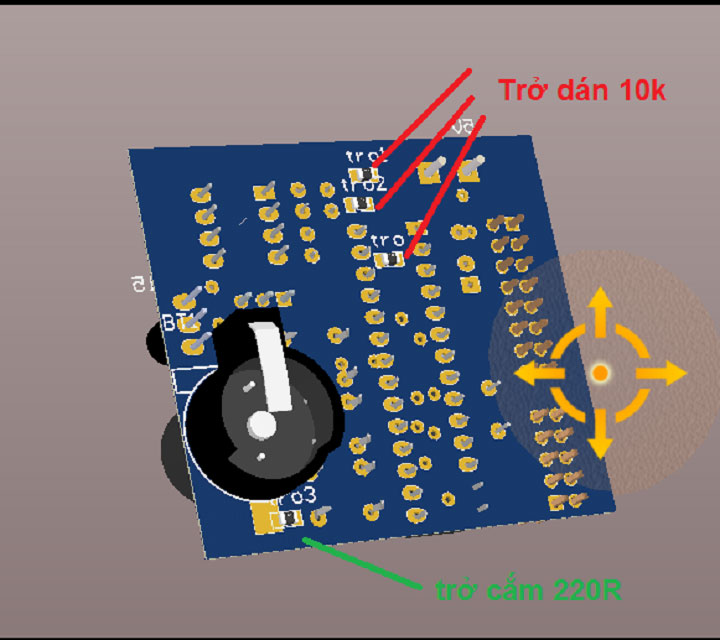

Sơ đồ lắp linh kiện bottom

Sơ đồ lắp linh kiện bottom

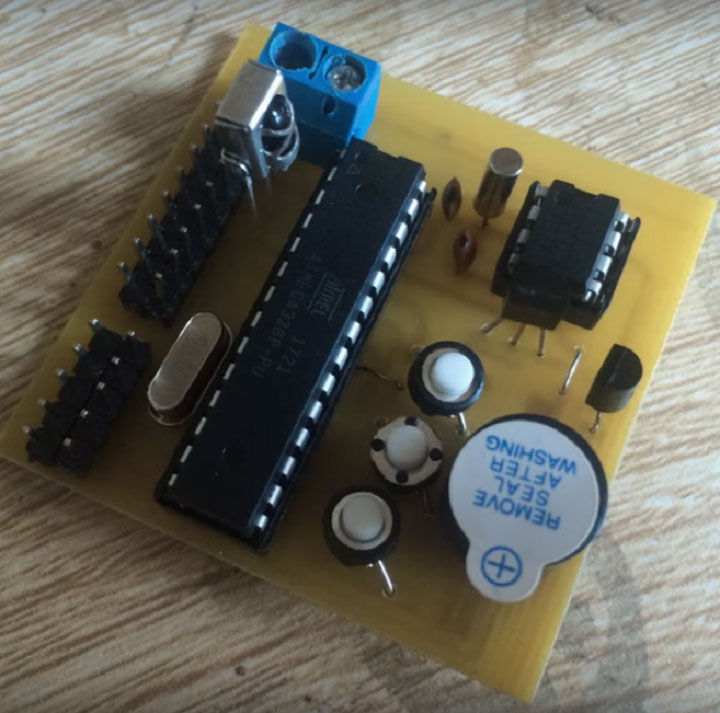

Sơ đồ lắp linh kiện thực tế

Sơ đồ lắp linh kiện thực tế

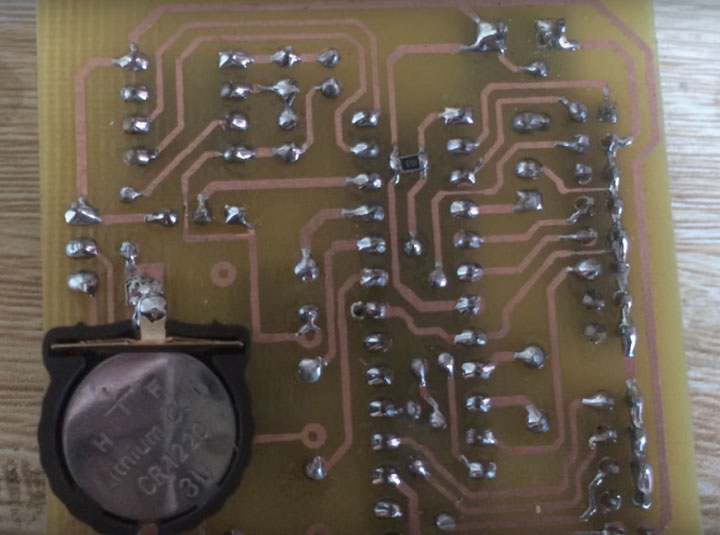

Bước 4: Hàn chân linh kiện

Hàn chân linh kiện
Hàn chân linh kiện

Chú ý:

  • Các bạn nên hàn các chân IC trước
  • Các bạn nên hàn nhanh để tránh làm hỏng linh kiện nhé

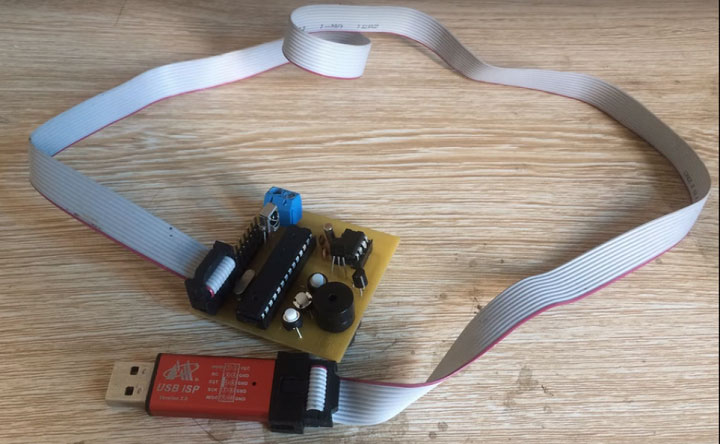

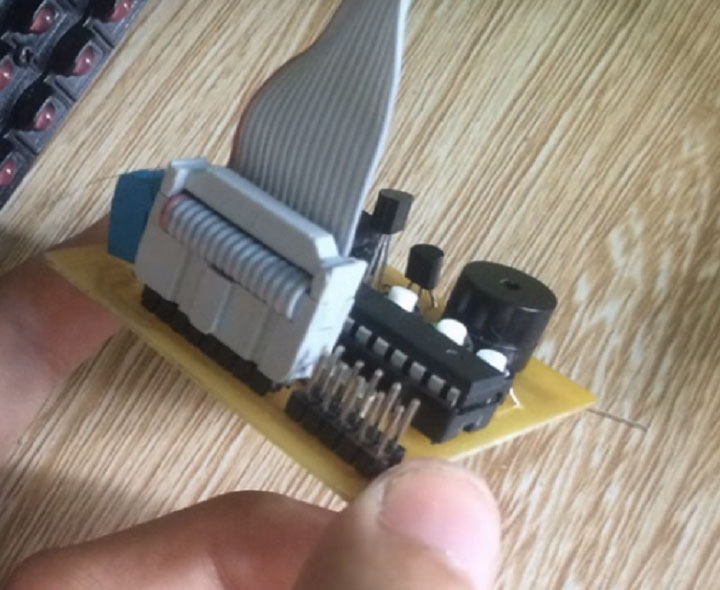

Bước 5: Nạp code bằng mạch ISP

Nạp code 1
Nạp code 1



Nạp code 2

Nạp code 2

Chú ý:

  • Các bạn kết nối với matrix led p10
  • Nhớ cấp nguồn 5V cho mạch điều khiển ( có thể lắp chung luôn với matrix )

Như vậy là đã xong phần mạch điều khiển



Phần 2: hướng dẫn làm phần hiển thị

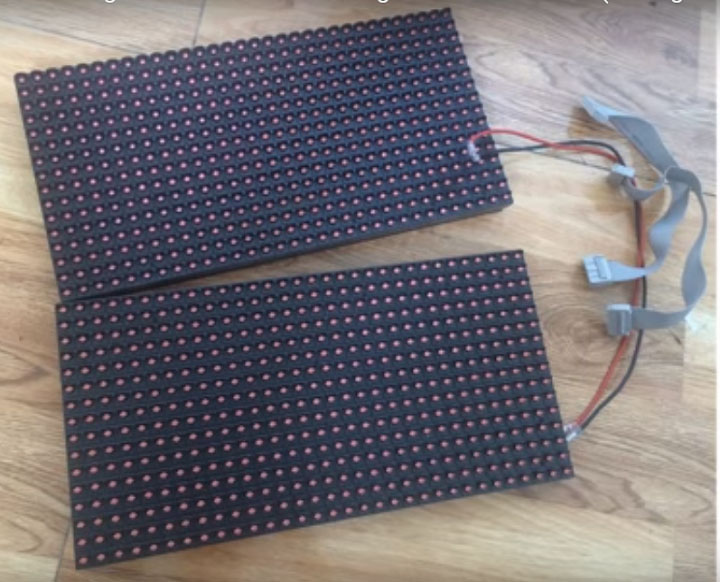

Bước 1: Chuẩn bị 2 Module led matrix P10 và dây kết nối

Module led matrix P10 và dây nối
Module led matrix P10 và dây nối



Bước 2: Nối dây tín hiệu của 2 module lại với nhau


nối dây tín hiệu

Nối dây tín hiệu

Bước 3: Nối dây nguồn

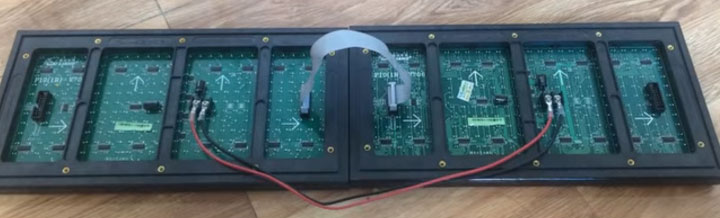

Nối dây nguồn

Nối dây nguồn

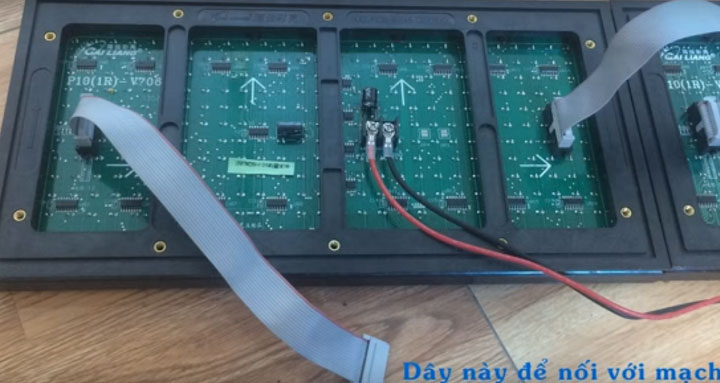

Dây nối mạch

Dây nối mạch

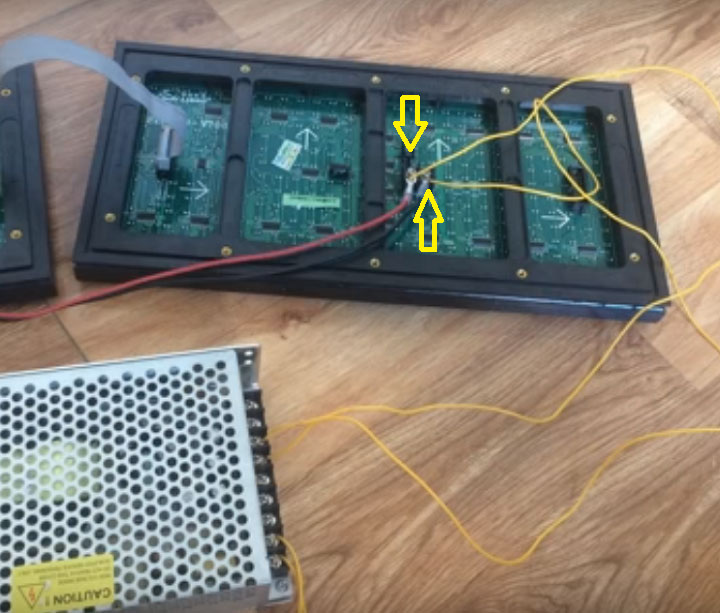

Bước 4: Cấp nguồn cho mạch

Cấp nguồn cho mạch

Cấp nguồn cho mạch

Chú ý:

Dùng nguồn 5V-6A trở lên nuôi bảng matrix

Xong phần hiển thị, khá đơn giản đúng không các bạn?



Phần 3: hướng dẫn các chức năng của mạch điều khiển đồng hồ Led Matrix P10

Ấn nút OK trên mạch hoặc remote để đi vào giao diện cài đặt

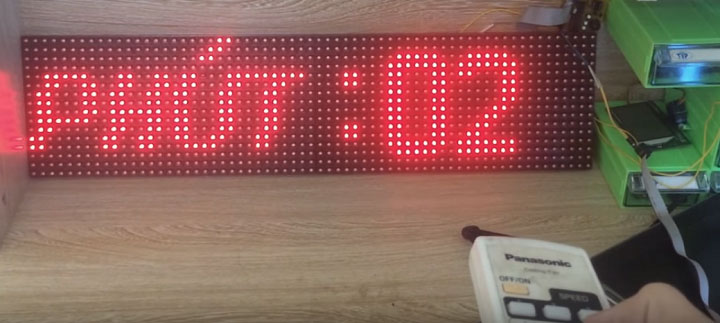

Cài thời gian:

Từ hình chính ấn OK để đi vào cài giờ: ấn nút UP để tăng giờ, DOWN để giảm

Ấn OK để lưu giờ, chuyển dang cài phút: ấn nút UP để tăng phút, DOWN để giảm phút

Tương tự đối với việc lưu giây, ngày, tháng, năm

Cài thời gian

Cài thời gian

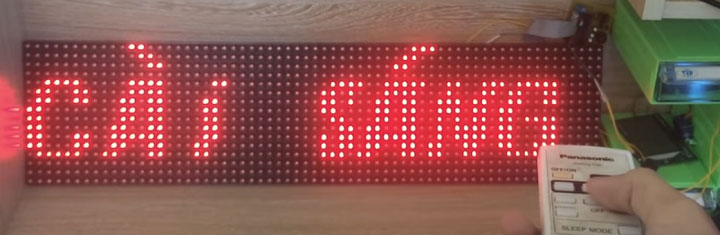

Cài độ sáng

Ở màn hình chính, ấn OK để vào menu cài đặt ( màn hình hiện cài thời gian) ấn DOWN để chuyển sang menu cài độ sáng. Ấn UP, DOWN để tăng giảm độ sáng từ 1-10. Sau ssos ấn OK để lưu và thoát.

Cài độ sáng

Cài độ sáng



Cài báo thức

Vào mục cài báo thức. Cài giờ xóng ấn OK để lưu và chuyển sang cài phút

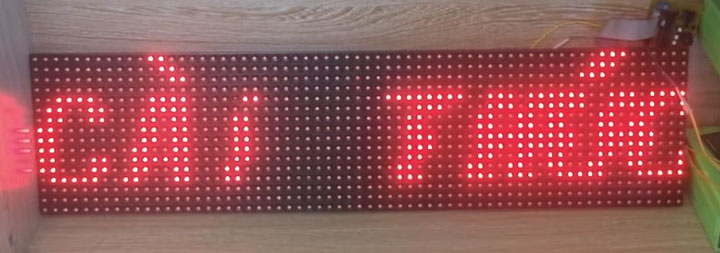

Cài báo thức

Cài báo thức

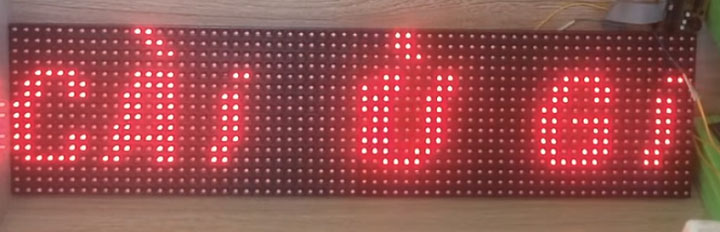

Cài bù giờ

Đây là chức năng đặc biệt, nếu bạn cài bù +3 thì cứ đến 3:00 AM đồng hồ sẽ tự động cộng thêm 3 giây và ngược lại. nếu không muốn dùng chức nâng này thì cài là 0



Cài bù giờ

Cài bù giờ

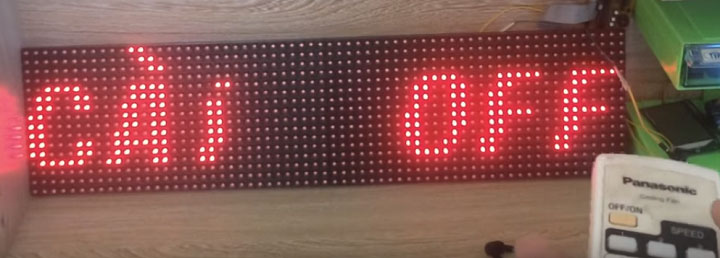

Cài lệnh

Học lệnh để remote TV nhà bạn có thể điều khiển được đồng hồ

Vào “ Cài lệnh”, màn hình hiện “ cài UP” thì ta ấn 1 phíp bất kì để gán cho phíp UP. Tương tự đối với “ cài DOWN “ và “ cài OFF “.



Cài lệnh

Cài lệnh



Cài sinh nhật

Các thao tác tương tụ như những cài đặt trên

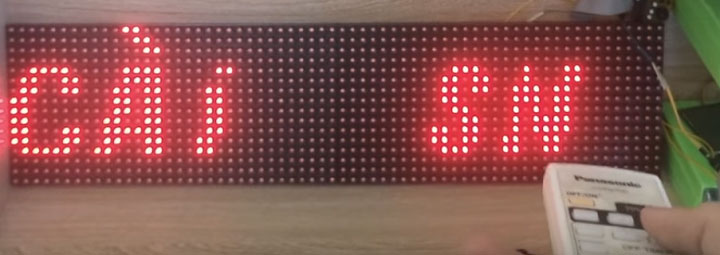

Cài sinh nhật

Cài sinh nhật

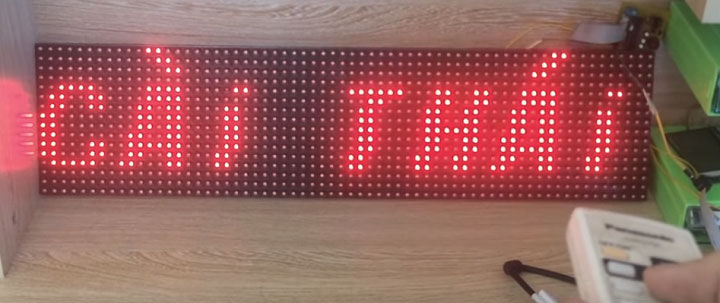

Cài trạng thái

Tất cả các trạng thái trên để có ON hoặc OFF. Bạn có thể ON hoặc OFF các tính năng trên thông qua thao tác cài trạng thái này.

Cài trạng thái

Cài trạng thái

Như vậy là đã hoàn thành sản phẩm. khá là vất vả đúng không các bạn?

Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline:024.6686.4747

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé !
