Hướng dẫn chế kích điện 12 – 220v đơn giản tại Nhà

Đăng bởi Diễn vào lúc 23/09/2017

Hướng dẫn chế kích điện 12 – 220v đơn giản tại Nhà

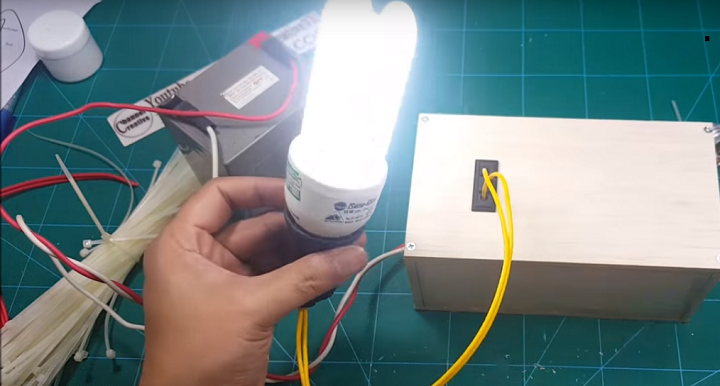

Demo test kích điện chạy bóng  đèn  Compac 15W

I). Linh kiện cần thiết để chế máy kích điện 12 - 220V siêu khỏe

  1. 01 Biến áp đối xứng 12V-220V ( 5A )
  2. 01 Acquy 12V
  3. 2 miếng tản nhiệt nhôm
  4. 2 con TIP 3055
  5. 1m Dây điện
  6. Điện Trở Công Suất

2 trở 10W-15Ω;

2 trở 10W-100R

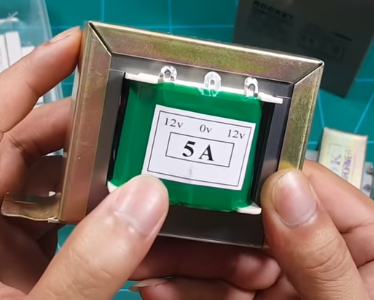

bien ap 12v 5a doi xung

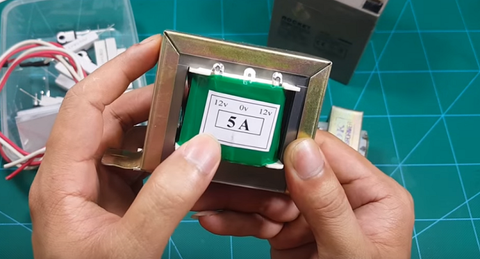

Biến áp đối xứng 12v 5a

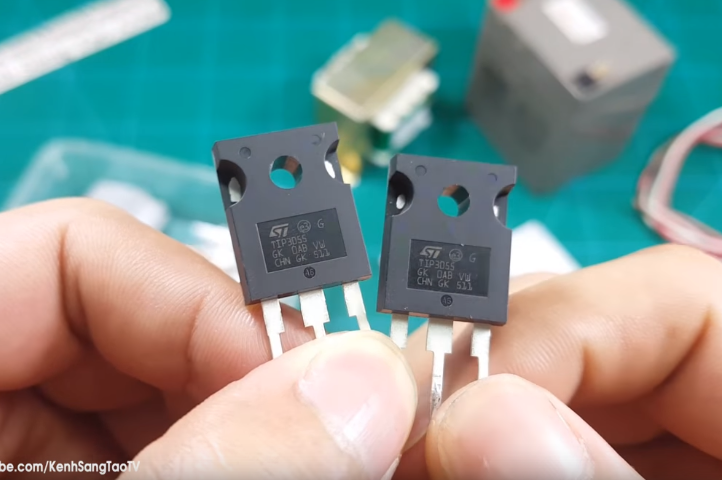

Tip 3055



II. Sơ đồ nguyên lý kích điện 12 – 220v

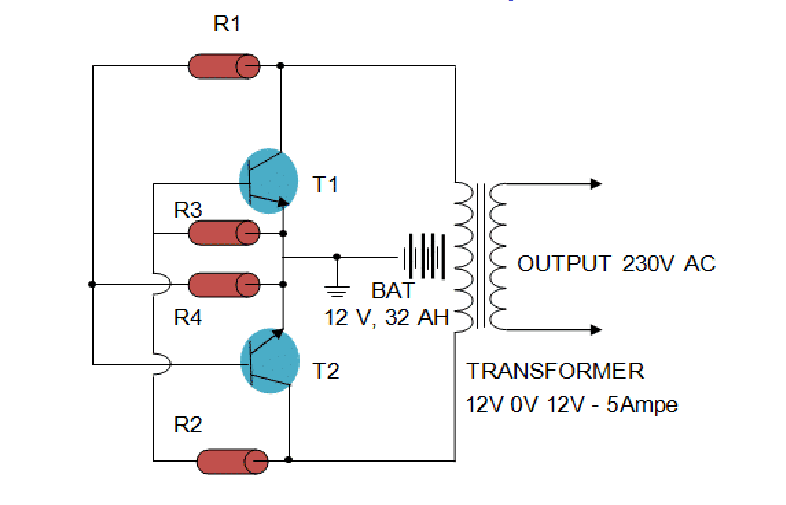

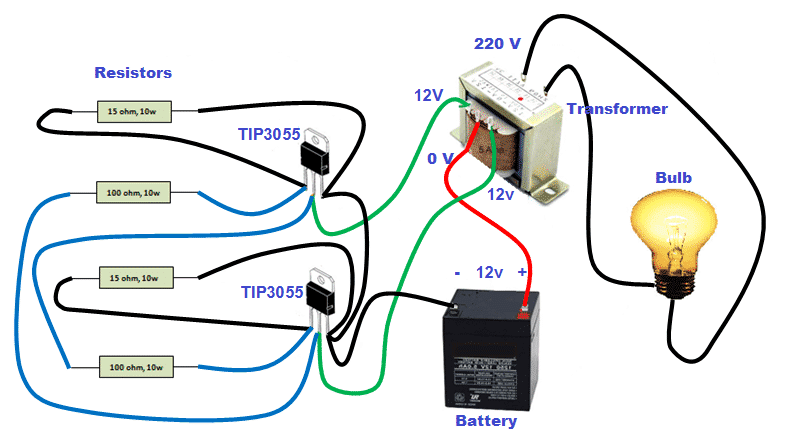

Sơ đồ nguyên lý của kích điện





Sơ đồ lắp đặt



III. Hướng dẫn nối dây cho kích điện 12VDC lên 220VAC Xoay Chiều

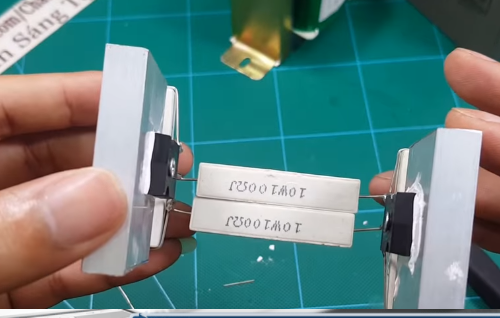

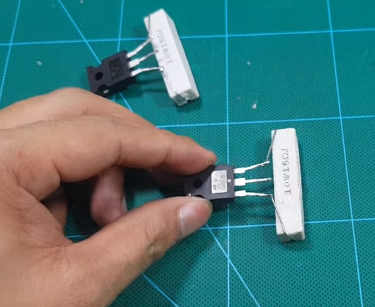

  Bước 1 : Mắc song song 2 trở  15Ω vào 2 đầu ngoài của 2 Transitor TIP 3055 ( đầu 1-3 )





Lưu ý: các bạn nên hàn nhanh tránh làm hỏng linh kiện nhé

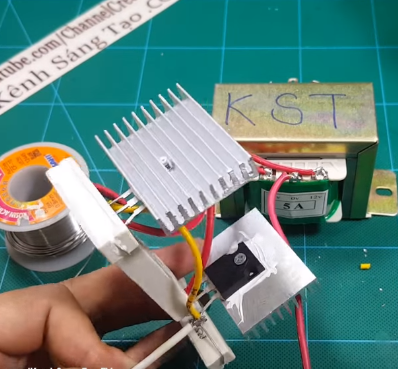

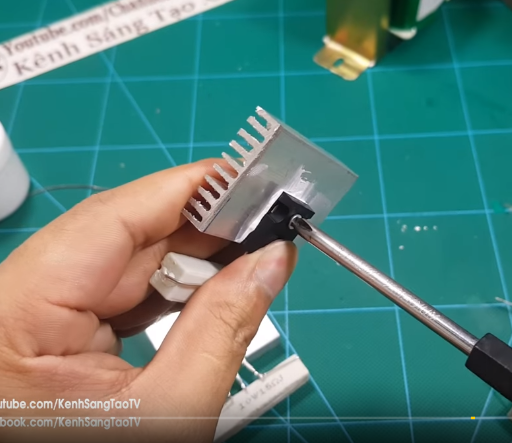

Bước 2 :  Gắn 2 Transitor lên 2 miếng tản nhiệt



Lưu ý: các bạn cần phải phủ một lớp keo tản nhiệt vào nhôm tản nhiệt trước khi gắn tip 3055



Bước 3 : Mắc trở 100Ω vào chân 1 của TIP 3055  thứ nhất sang chân 2 ( giữa ) của TIP 3055 còn lại

Và ngược lại với con trở 100Ω thứ 2



Lưu ý gắn đối xứng 2 con tip3055

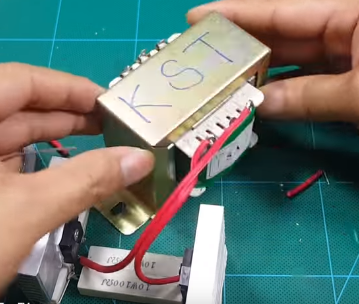

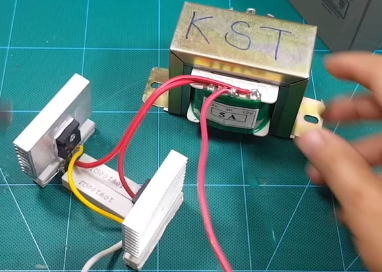

Bước 4 : Mắc chân 2 của TIP3005 vào cực 12V của máy biến áp



Bước 5 : Nối đầu 3 của hai Transitor lại và nối nối tiếp vào cực dương (+) của nguồn . Nối cực âm (-) nguồn với cưc giữa – 0V của biến áp





Ứng Dụng Máy kích điện 12 – 220v

 Với bộ kích điện tự chế này, các bạn hoàn toàn có thể chạy được một vài thiết bị đơn giản công suất nhỏ tại nhà khi mất điện. Ví vụ như bộ mình vừa làm có thể chạy được 02 bóng đèn 40W trong 3 tiếng.

Để có thể hoạt động với công suất lớn hơn các bạn có thể chế với các linh kiện lớn hơn, bình ắc quy to hơn.



Như vậy là chúng ta đã hoàn thành sơ đồ máy kích điện đơn giản rồi phải không các bạn.

Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6686.4747

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé !







Tags : 12v-220v, inventer, kích điện
