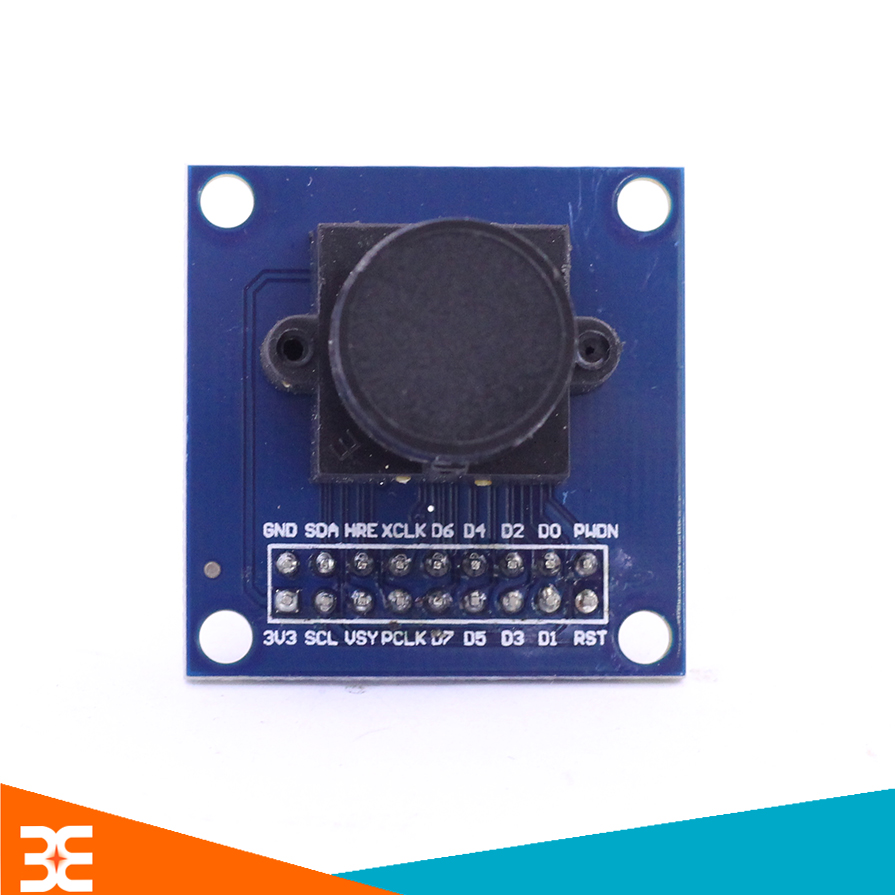

Camera OV7670 No FiFo

Camera OV7670 No FiFo

Cảm biến hình ảnh OV7670 chứa tất cả các chức năng của một con chip xử lí hình ảnh VGA. Thông qua Bus điều khiển SCCB, cảm biến có thể đưa ra đầy đủ một khung hình, thời gian lấy mẫu và độ phân giải dữ liệu 8 Bit. Hình ảnh VAG này có thể đạt tối đa 30 khung hình trên giây. Người dùng có thể hoàn toàn kiểm soát chất lượng hình ảnh, định dạng dữ liệu và chế độ truyền. Tất cả các quá trình xử lí ảnh này có thể được thoogn qua giao diện điều khiển SCCB bao gồm đường cong gamma, cân bằng trắng,...

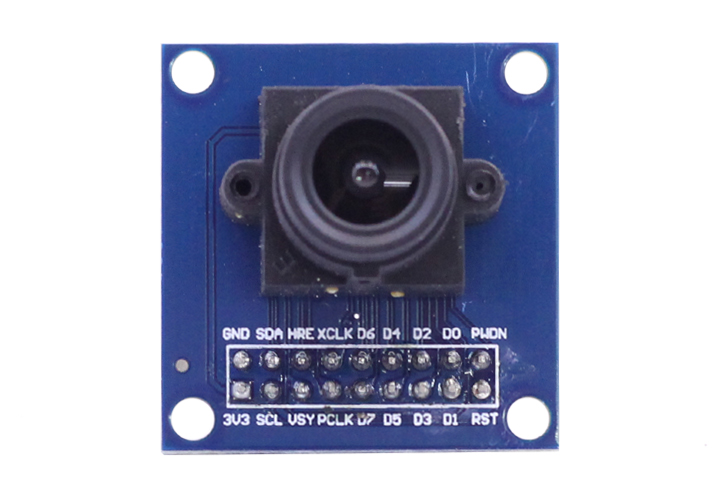

Cảm biến hình ảnh OV7670 No FiFo

Thông Số Kĩ Thuật:

• Độ phân giải: 640x480
• Điện áp I/O: 2.5-3V
• Công Suất hoạt động: 60mW/15fps VGAYUV
• Dòng ở chế độ ngủ:<20uA
• Nhiệt độ hoạt động: -30oC - 70oC
• Nhiệt độ ổn định: 0oc -50oC
• Định dạng ngõ ra (8): YUV/YcbCr4:2:2
  • 1. RGB565/555/444
  • 2.GRB4:2:2
  • 3. Raw RGB Data
• Kích thước ống kính: 1/6"
• Tốc độ truyền ảnh: 30fps FOV: 25o
• Độ nhạy: 1.3V/(Lux-sec) SNR: 46dB
• Phạm vi hoạt động: 52dB
• Kích thước pixel: 3.6umx3.6um

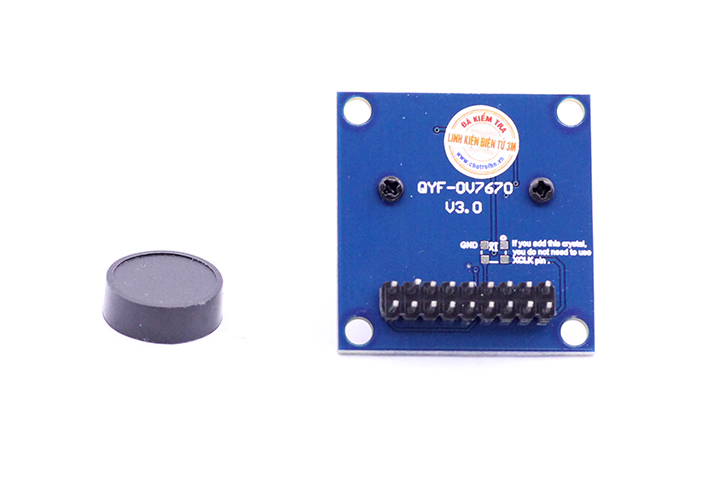

Mặt Camera Cảm biến hình ảnh OV7670 No FiFo

Các tính năng:

• Tương thích với các hệ thống nhúng dùng điện áp thấp
• Chuẩn giao tiếp SCCB thích với giao tiếp I2C
• Định dạng ngõ ra: YUV/YcbCr4:2:2, RGB565/555/444, GRB4:2:2, Raw RGB Data
• Hỗ trợ VGA, CIF
• Hỗ trợ co giãn hình ảnh
•  Camera OV7670 điều chình được tiêu cự của ống kính
• Tự động điều chỉnh giảm độ nhiễu
• Tự động điều chỉnh các thông số như: tự động điều chỉnh phơi sáng, cân bằng trắng, đường cong gamma,...

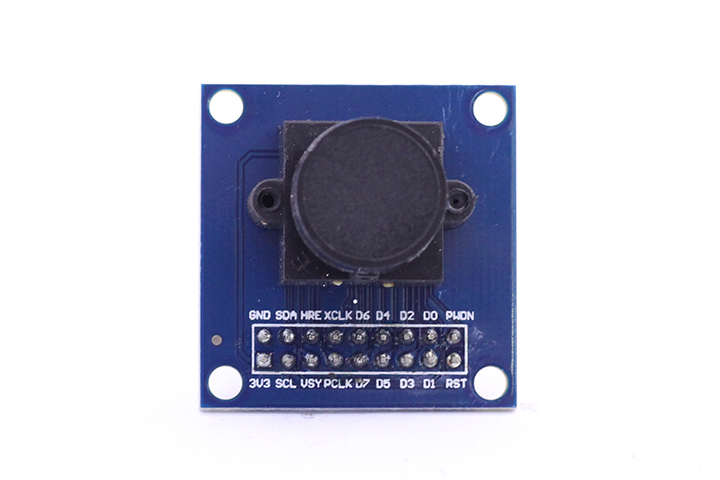

Chi Tiết ​​​​​​​Cảm biến hình ảnh OV7670 No FiFo Tiện Lợi

• Bạn có thể tham khảo thêm tại link này.

Kết hợp tạo thành camera mini với arduino

• Bạn có thể tham khảo sản phẩm này tại link Youtube.
