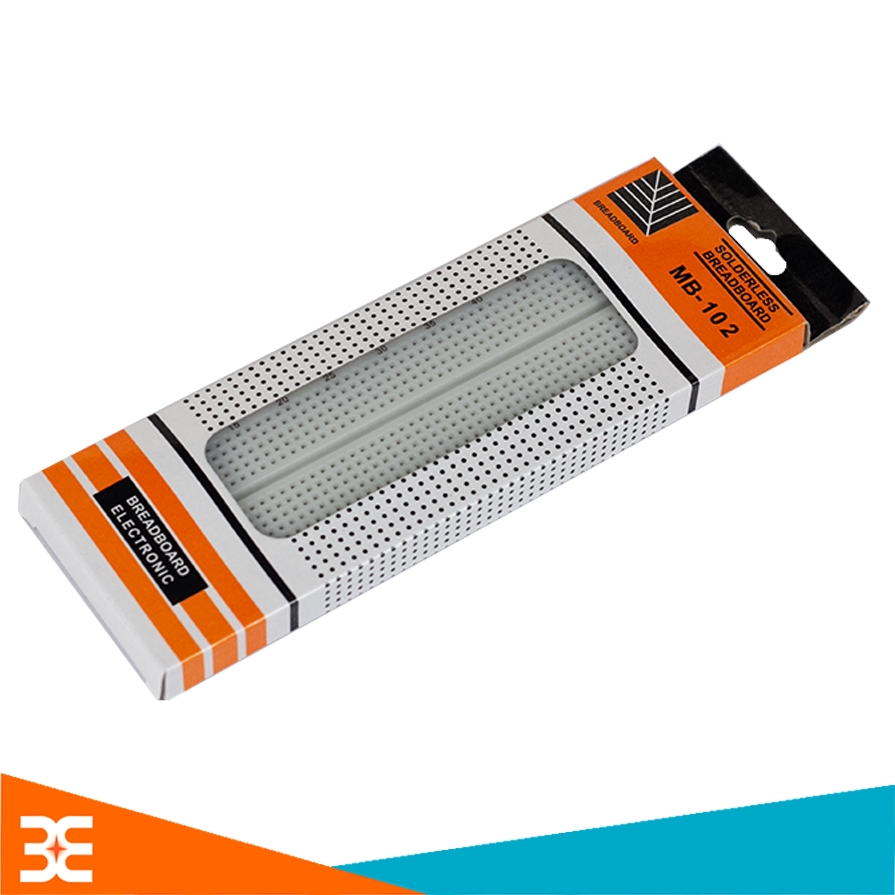

Board Test Mạch MB-102 Loại To- BreadBoard Cắm Linh Kiện 830 Lỗ 16.5x5.5x1.0cm

Đánh giá sản phẩm
22.000₫ 50.000₫
Mã sản phẩm: SP000190
Tags: ,
  • Loại sản phẩm: Breadboard thử nghiệm mạch điện không cần hàn.

  • Số lỗ cắm: 830 lỗ.

  • Lỗ cắm linh kiện: 630 lỗ.

  • CHÍNH SÁCH BẢO HÀNH

Board test mạch MB-102 loại to – Breadboard cắm linh kiện 830 lỗ 16.5x5.5x1.0cm là bảng mạch thử nghiệm không cần hàn, giúp người dùng dễ dàng lắp ráp, kết nối và kiểm tra các linh kiện điện tử. Sản phẩm được thiết kế với 830 lỗ cắm, gồm 630 lỗ kết nối linh kiện và 200 lỗ phân phối nguồn, phù hợp cho học tập, nghiên cứu và phát triển các dự án điện tử.

Thông số kỹ thuật



Thông số Chi tiết
Tên sản phẩm Board test mạch MB-102 loại to
Model MB-102
Loại sản phẩm Breadboard không cần hàn
Tổng số lỗ cắm 830 lỗ
Số lỗ kết nối linh kiện 630 lỗ
Số lỗ phân phối nguồn 200 lỗ
Khoảng cách giữa các lỗ 2.54mm
Kích thước 16.5 x 5.5 x 1.0cm
Chất liệu vỏ Nhựa cách điện
Tiếp điểm Kim loại đàn hồi dẫn điện
Rãnh lắp IC Có
Thanh phân phối nguồn Có
Phương pháp kết nối Cắm trực tiếp linh kiện và dây jumper
Yêu cầu hàn Không cần hàn
Khả năng tái sử dụng Có
Ứng dụng Thử nghiệm mạch, Arduino, ESP32, cảm biến, DIY

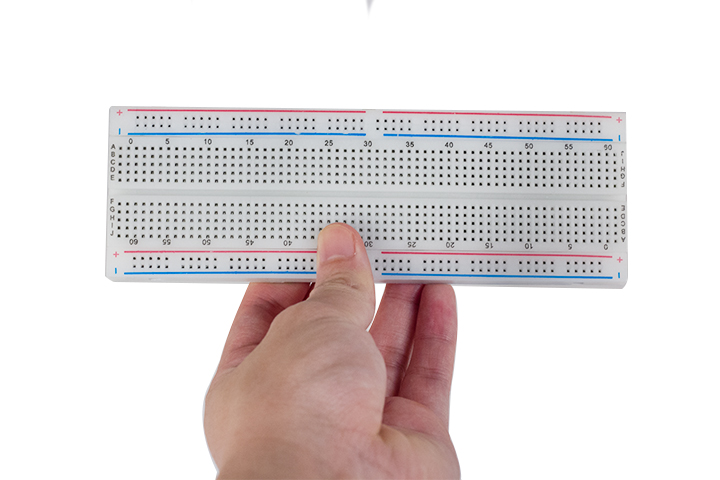

Board-Test-MB-102-16.5x5.5

Board Test MB-102 16.5x5.5 chất lượng

Ưu Điểm

  • Giúp bạn dễ dàng thực hiện các mạch điện thực tế trước khi hàn trực tiếp linh kiện lên board mạch đồng.
  • Lỗ cắm là loại chất lượng tốt, màu sắc đẹp, được làm từ nhựa ABS bền và dẻo dai.
  • Các hàng cắm trên board có đánh số giúp bạn dễ theo dõi vị trí cắm linh kiện. Board chia thành 200 lỗ cho việc cắm nguồn và 630 lỗ cho việc cắm linh kiện.
  • Dọc theo 2 bên đường rãnh ở giữa board, các chân nằm trên cùng 1 hàng thì nối với nhau. Các chân khác hàng không nối với nhau. đây là quy tắc sử dụng board test  nói chung.
  • Ngoài ra, với các Breadboard  cùng kích thước như nhau, bạn có thể dùng nhiều Breadboard  gắn lại để có được Breadboard  lớn hơn, với nhiều lỗ cắm hơn

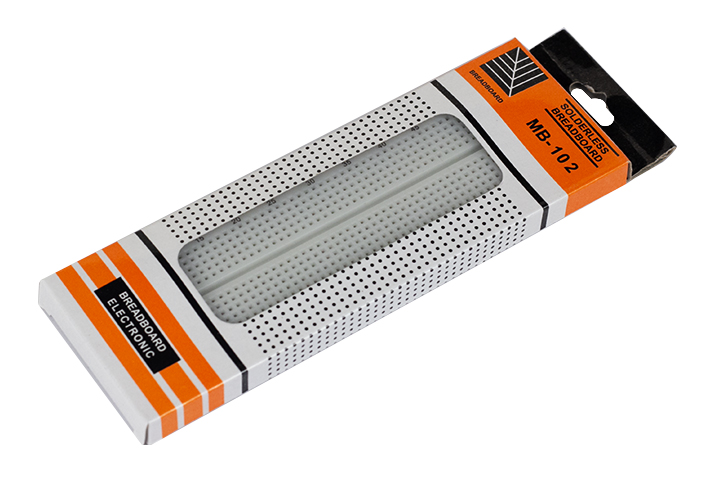

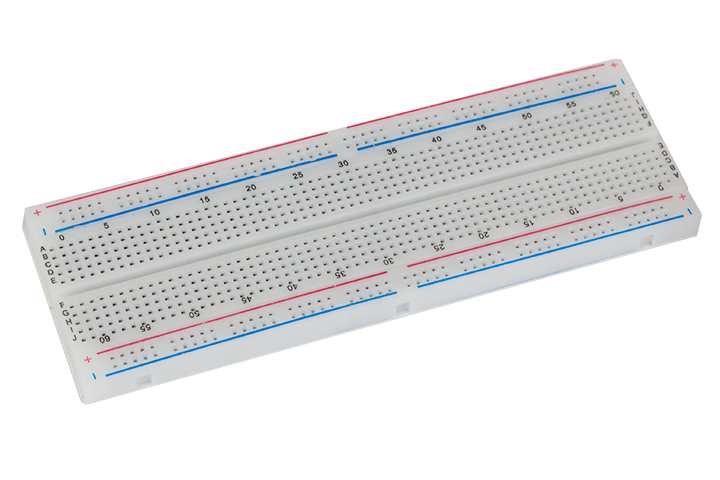

Board-Test-MB-102-16.5x5.5

Board Test MB-102 16.5x5.5 giá rẻ

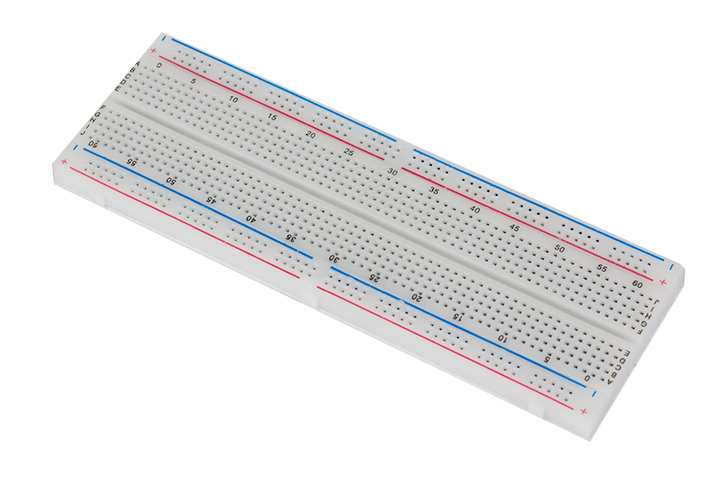

Board-Test-MB-102-16.5x5.5

Những lưu ý khi sử dụng Board test mạch MB-102

Để đảm bảo quá trình thử nghiệm an toàn và hiệu quả, cần lưu ý:

  • Sử dụng nguồn điện phù hợp: Chỉ cấp điện áp và dòng điện nằm trong giới hạn an toàn của Breadboard và linh kiện.

  • Không sử dụng trực tiếp với điện lưới: Breadboard không phù hợp để đấu nối trực tiếp nguồn AC 220V.

  • Tránh dòng điện lớn: Các tiếp điểm Breadboard thích hợp cho mạch tín hiệu và thử nghiệm công suất thấp, không dành cho tải công suất cao.

  • Kiểm tra sơ đồ kết nối: Đảm bảo không xảy ra chập mạch giữa các đường nguồn.

  • Cắm linh kiện đúng vị trí: Tránh làm cong chân linh kiện hoặc gây hư hỏng tiếp điểm.

  • Không sử dụng dây quá lớn: Nên lựa chọn dây jumper và chân linh kiện có kích thước phù hợp với lỗ cắm.

  • Giữ bảng mạch sạch sẽ: Tránh bụi bẩn, nước và vật dẫn điện rơi vào các lỗ cắm.

  • Kiểm tra đường nguồn: Không mặc định tất cả thanh nguồn được nối thông với nhau.

  • Ngắt nguồn khi thay đổi mạch: Tắt nguồn trước khi tháo lắp hoặc điều chỉnh các linh kiện.

Board test mạch MB-102 loại to – Breadboard cắm linh kiện 830 lỗ 16.5x5.5x1.0cm là dụng cụ hữu ích cho việc học tập, nghiên cứu và phát triển các mạch điện tử. Với thiết kế 830 lỗ cắm, không cần hàn, hỗ trợ nhiều loại linh kiện và có thể tái sử dụng, sản phẩm giúp người dùng lắp ráp, kiểm tra và điều chỉnh mạch điện nhanh chóng. Board MB-102 phù hợp cho sinh viên, kỹ thuật viên điện tử, người nghiên cứu Arduino, ESP32 và các dự án DIY.
