A42 TO-92 TRANS PNP 0.5A/300V

A42 TO-92 TRANS PNP 0.5A/300V

Transistor (viết tắt của: "Transfer-resistor" tức điện trở chuyển) là một linh kiện bán dẫn chủ động. Cũng giống như Diode, Transistor lưỡng cực có cấu tạo gồm hai chất bán dẫn. Khi ghép một bán dẫn điện âm nằm giữa hai bán dẫn điện dương ta được một PNP Transistor. Khi ghép một bán dẫn điện dương nằm giữa hai bán dẫn điện âm ta được một NPN Transistor. A42 là transistor loại PNP.

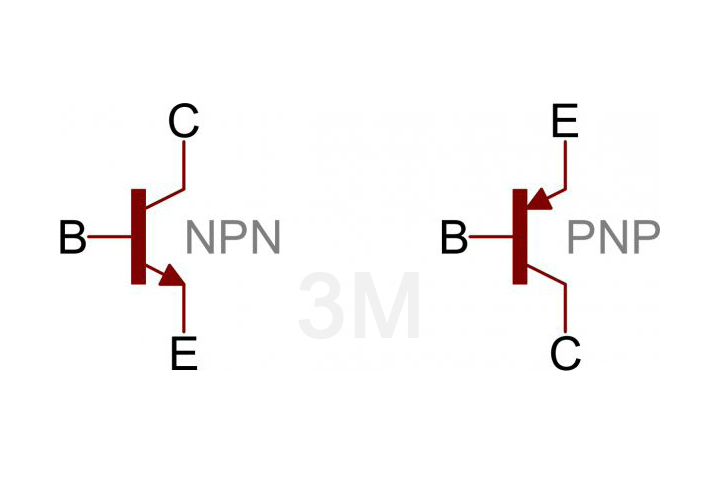

Mỗi transistor đều có ba cực:

• - Cực gốc B (base)

• - Cực góp C (collector)

• - Cực phát E (emitter)

Cấu tạo Transistor A42 TO-92

Thông số kỹ thuật:

• Kiểu chân cắm: TO-92

• U_CBO= 300V

• U_CEO=300V

• U_EBO=5V

• I_CM=500mA

• P_C=625mW

• Dải nhiệt độ hoạt động: -55ºC~150ºC

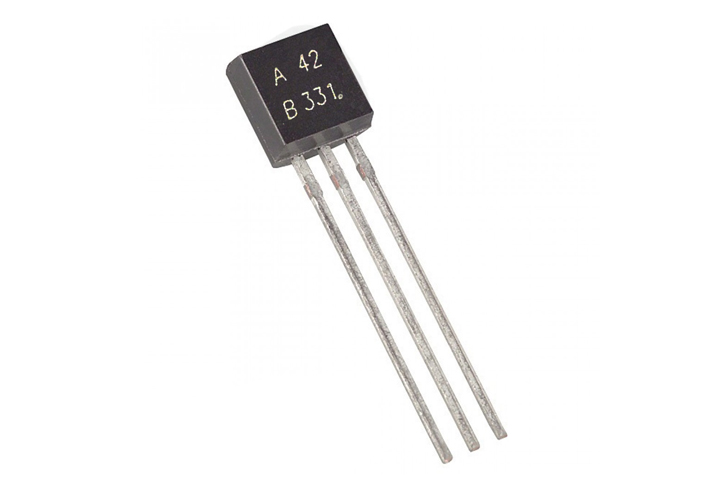

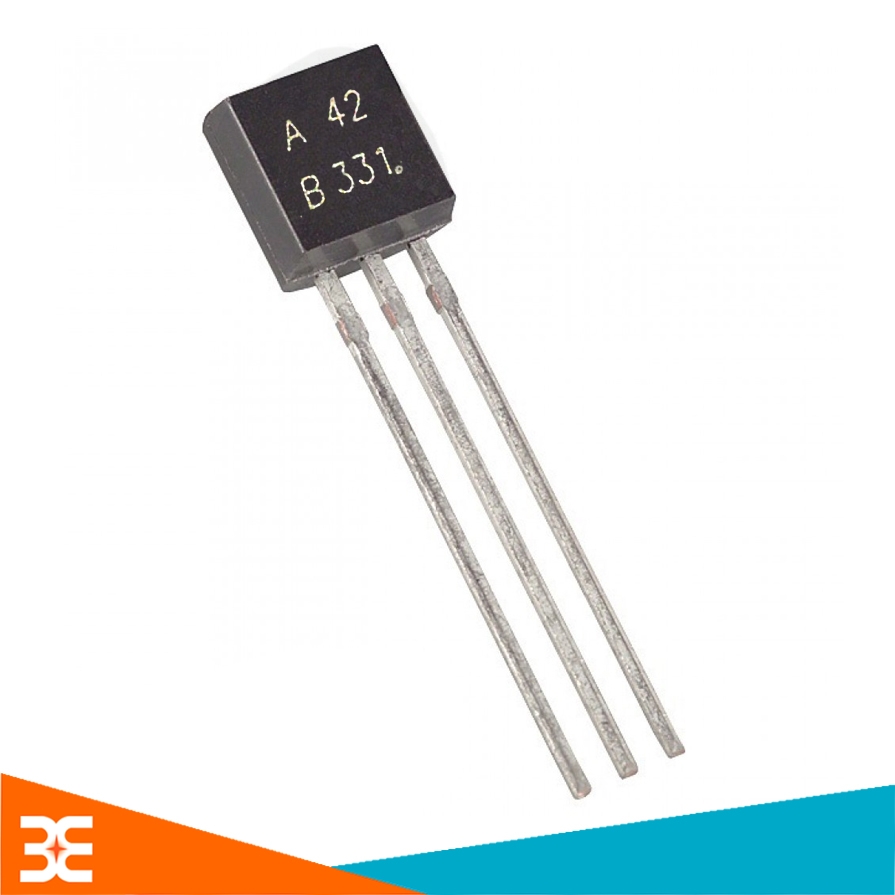

 Transistor A42 TO-92

Ứng dụng:

• Transistor có thể làm việc như một bộ khuếch đại. Nó lấy một dòng điện nhỏ ở một đầu (dòng điện đầu vào) và tạo ra (khuếch đại) một dòng điện lớn hơn nhiều (dòng đầu ra) tại một chân khác. Nói cách khác, nó như là một loại máy tăng dòng điện. Tính chất này rất hữu ích và được ứng dụng rất nhiều trong các mạch điện tử
• Ngoài ra Transistor còn được sử dụng như một công tắc. Một dòng điện nhỏ chạy qua một phần của một bóng bán dẫn có thể làm cho một dòng điện lớn hơn nhiều (dòng điện thứ 2) chạy qua một phần (chân) khác của transistor. Nói cách khác, sử dụng bóng bán dẫn làm công tắc nghĩa là: dùng một dòng điện nhỏ để kích thông một dòng điện lớn (hai dòng điện khác nhau)

Hướng dẫn sử dụng và lưu ý

• Khi phân cực cho transistor cần chú ý thứ tự các chân
• Khi hàn linh kiện cần hàn các transistor và các linh kiện điện tử bán dẫn khác cuối cùng do các linh kiện điện tử bán dẫn rất dễ hỏng do tiếp xúc với nhiệt độ cao
