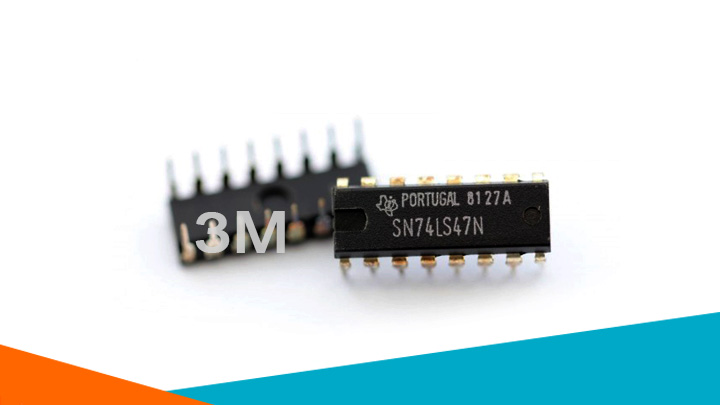

Giới thiệu về 74LS47 BCD to 7-segment Decoder/Driver  DIP16


74LS74là dòng IC số thông dụng trên thị trường, được biết đến như là IC điều khiển LED 7 đoạn bằng mã BCD, IC có thể điều khiển LED 7 đoạn để hiển thị số từ 0-9.


Thông số kĩ thuật của 74LS47

• Nguồn nuôi : 5VDC

• Dải nhiệt độ hoạt động: -55 °C đến 125 °C

• Dòng ra mức cao cực đại: I_OH max = -50uA

• Dòng ra mức thấp cực đại: I_OL max = 3.2mA

• Điện áp đầu vào ứng với mức cao : V_IH > 2V

• Điện áp đầu vào ứng với mức thấp : V_IH < 0.8V

• Điện áp đầu ra ứng với mức cao : V_OH > 2.4V

• Điện áp đầu ra ứng với mức thấp : V_OH < 0.5V


Datasheet: LINK

Chức năng và ứng dụng của 74LS47 BCD

74LS47 như tên gọi là IC điều khiển LED 7 thanh dùng mã BCD , hiện thị số thập phân từ 0 – 9 và 6 kí tự khác lên LED 7 đoạn .

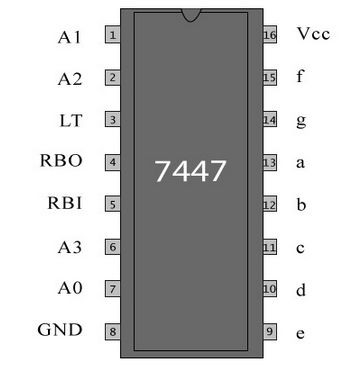

Hướng dẫn sử dụng

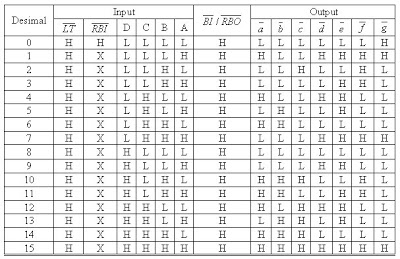

• Bảng chân lí của 74LS47 (truth table) :

Chú thích:

• L = Low : mức thấp (0V)
• H = High : mức cao (5V)
• X : don’t care (Là mức cao hay mức thấp đều được)

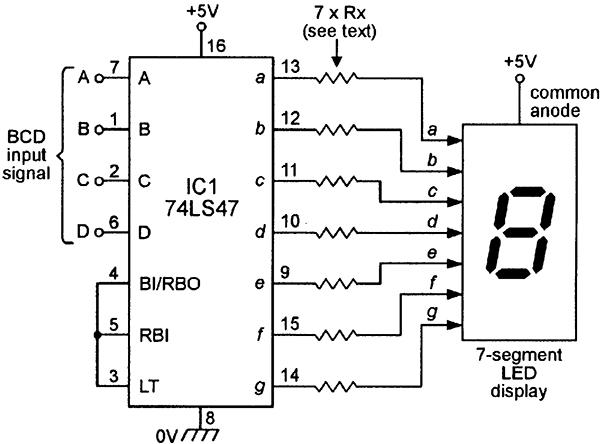

• Để IC 74LS47 hoạt động được, ta cần cho cả 3 chân LT , RBI , BI/RBO lên mức cao (5V) . Khi đó , với 4 giá Trị đầu vào A ,  B , C , D ta sẽ thu được 7 bit đầu ra tương ứng , nối 7 chân đầu ra với LED 7 đoạn thì các số từ 0- 9 sẽ hiện lên.



*) Chú ý:

• IC giải mã 74LS47 chỉ có thể dùng với LED 7 đoạn Anode chung, nếu kết hợp 74LS47 với LED 7 thanh Kathode chung thì sẽ không hiển thị đúng kí tự .
