Giới thiệu về 74LS42 BCD to Decimal Decoder

74LS42 là IC số thông dụng trên thị trường, có khả năng giải mã tín hiệu mã BCD sang mã hệ thập phân, chức năng này tương tự các dòng IC Decoder như 74LS138, 74LS154, …


Thông số kĩ thuật của 74LS42 BCD to Decimal Decoder DIP16


• Nguồn cung cấp: 5 VDC, Max = 5.25 VDC

• Điện áp đầu vào mức cao : V_IH > 2V

• Điện áp đầu vào mức thấp : V_IL < 0.8V

• Điện áp đầu ra mức cao : V_OH >2.7V

• Điện áp đầu ra mức thấp :V_OL < 0.5V

• Dòng đầu ra ứng với mức thấp: I_OL < 8mA


Datasheet: LINK

Chức năng và ứng dụng của 74LS42 BCD

Với các dòng IC Decoder như 74LS42, ta có thể dùng trong việc nhiều tối đa 10 thiết bị với chỉ 4 chân điều khiển , ứng dụng trong quét LED 7 đoạn , LED Matrix , điều khiển LED , …

Hướng dẫn sử dụng 74LS42 BCD to Decimal Decoder

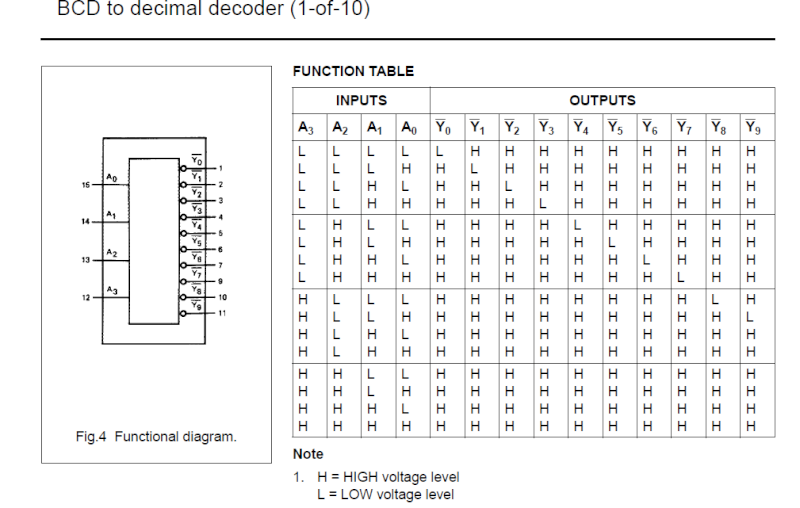

Bảng chân lí của 74LS42 (truth table)

Chú ý:

• Select Inputs là số 3bit trong đó bit A là bit thấp nhất (LSB) và bit C là bit cao nhất (MSB).

• Các kênh đầu ra tích cực mức thấp, tức là các kênh không được chọn sẽ ở mức cao (5V) , kênh được chọn sẽ ở mức thấp (0V).
