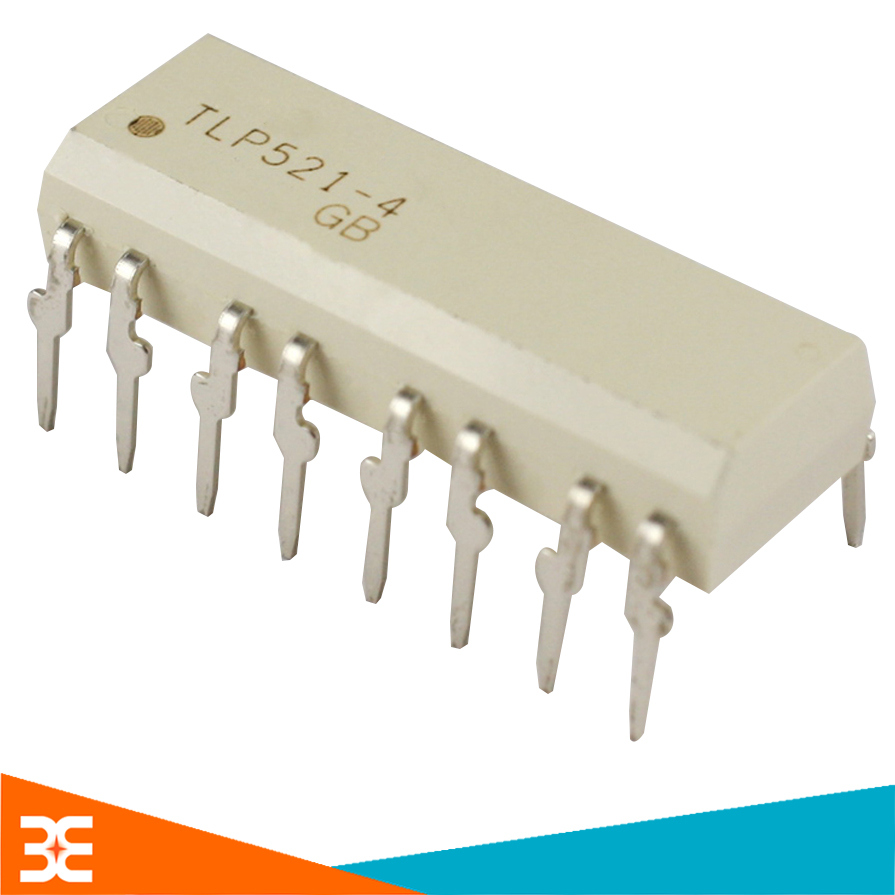

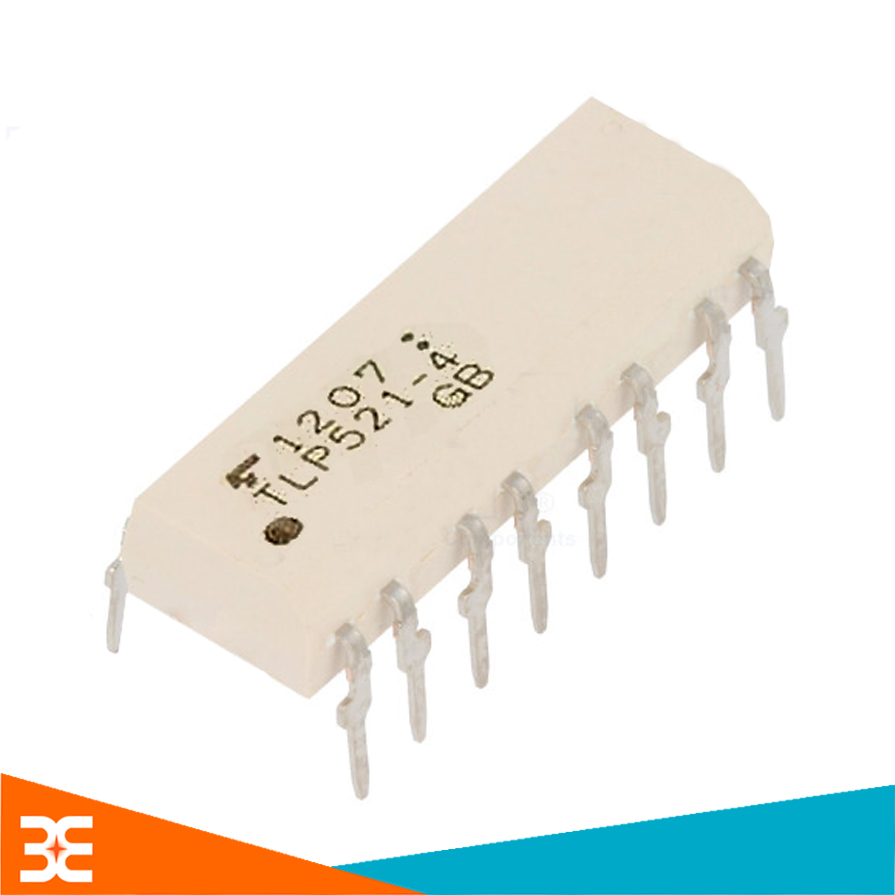

TLP521-4GB DIP-16 Optocouplers

TLP521-4GB DIP-16 Optocouplers

Optocouler là một linh kiện điện tử bán dẫn có tác dụng chuyển tín hiệu điện thành tín hiệu ánh sáng để chuyển sang các phần  mạch có giá trị khác nhau về điện áp. TLP521-4GB là một Optocouplers được tích hợp 4 opto con ở trong

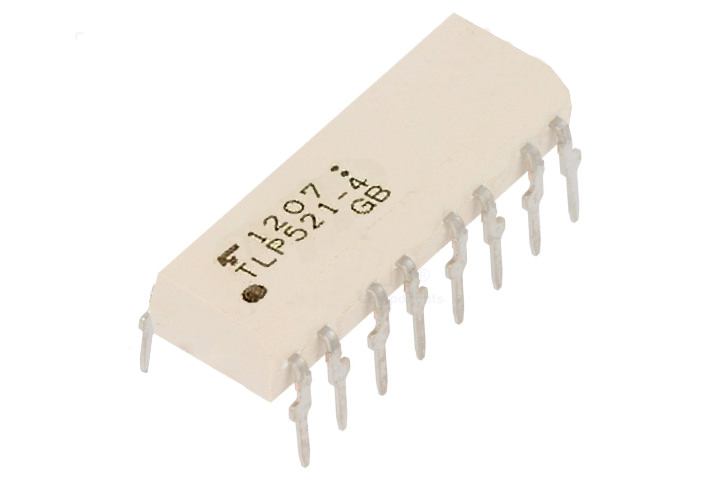

TLP521-4GB DIP-16

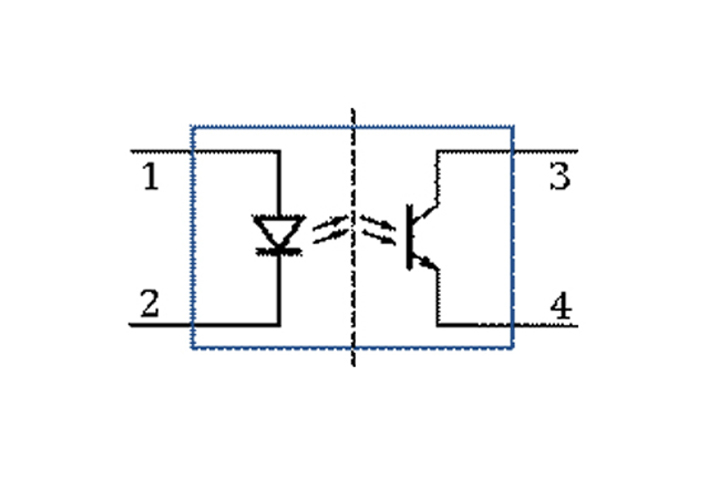

Cấu tạo và nguyên lý hoạt động Optocoupler

• Opto có cấu tạo gồm một Led phát và một Transistor cảm quang
• Khi có dòng nhỏ chạy qua Led làm cho Led phát sáng, khi đó 2 cực của Transistor sẽ thông và cho dòng điện chạy qua

Cấu tạo TLP521-4GB DIP-16

Thông số kỹ thuật

• Diode
• Điện áp ngược cực đại: 6V
• Dòng thuận cực đại: 50mA
• Công suất: 70mW
• Transistor
  • U_CEO=55V
  • U_ECO=6V
• Công suất: 150mW
• Dải nhiệt độ hoạt động: -55ºC~150ºC
• Kiểu chân cắm DIP 16 chân

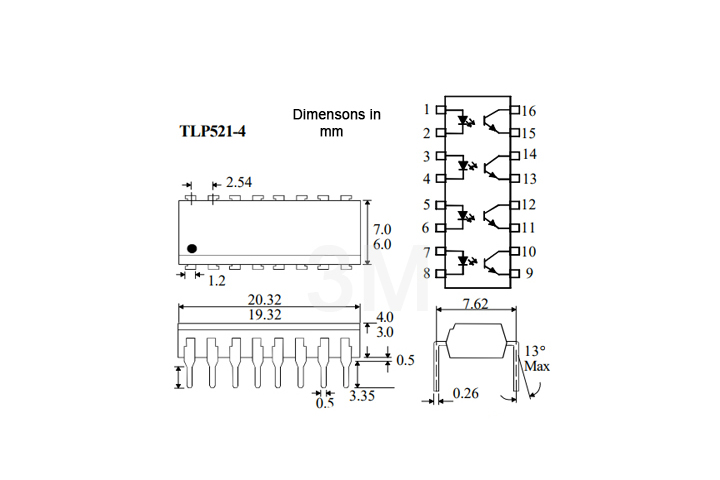

Kích thước TLP521-4GB

Ứng dụng

• Opto chủ yếu dùng để cách ly bộ điều khiển với các phần mạch còn lại để khi vấn đề như cháy, chập, tăng áp tại các phần tử mạch sẽ không ảnh hưởng đến bộ điều khiển
• Riêng đối với TPL521-4GB đã được tích hợp 4 Opto con các bạn có thể sử dụng trong các mạch cần nhiều Opto để vừa tiết kiệm được diện tích, vừa tiết kiệm được chi phí

Hướng dẫn sử dụng và lưu ý:

• Khi cấp nguồn cho Opto cần chú ý thức tự các chân tương đương với các cực, ngoài ra cần sử dụng nguồn phù hợp với các đại lượng cực đại để Opto có thể hoạt động lâu dài với hiệu suất cao nhất
