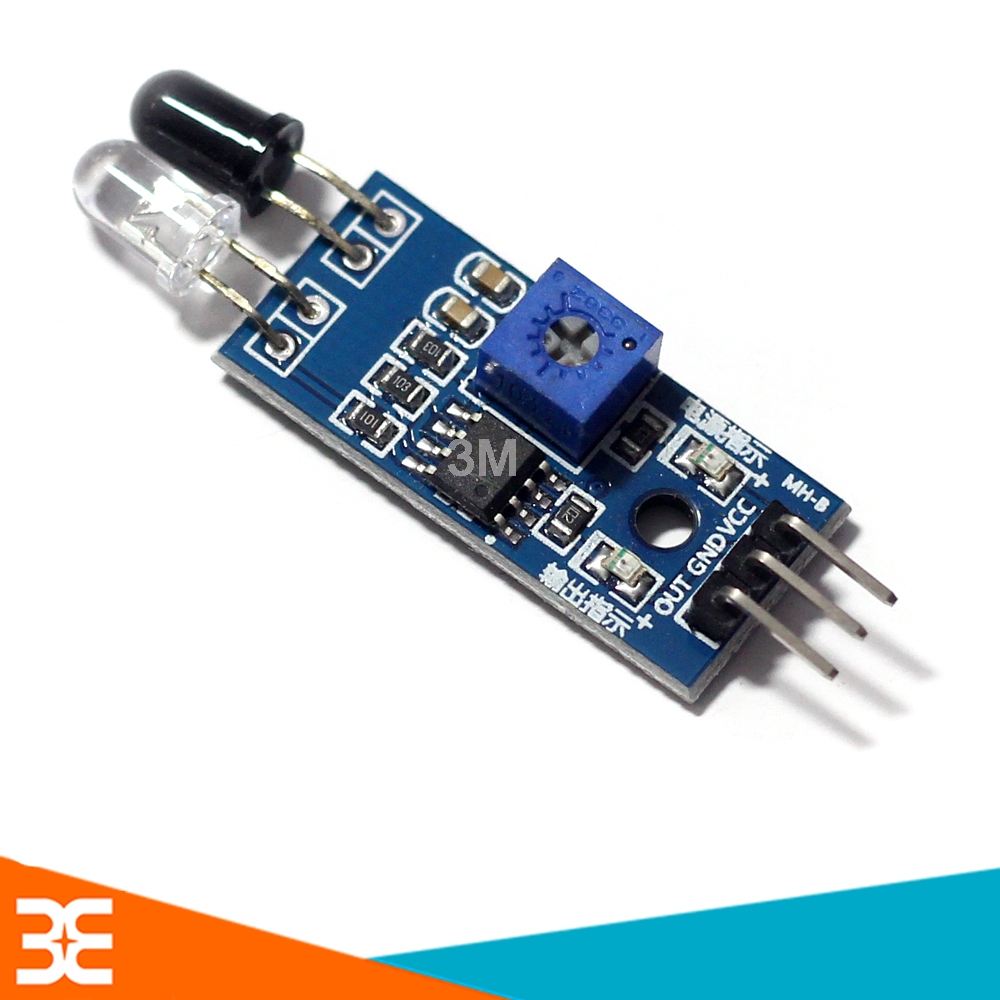

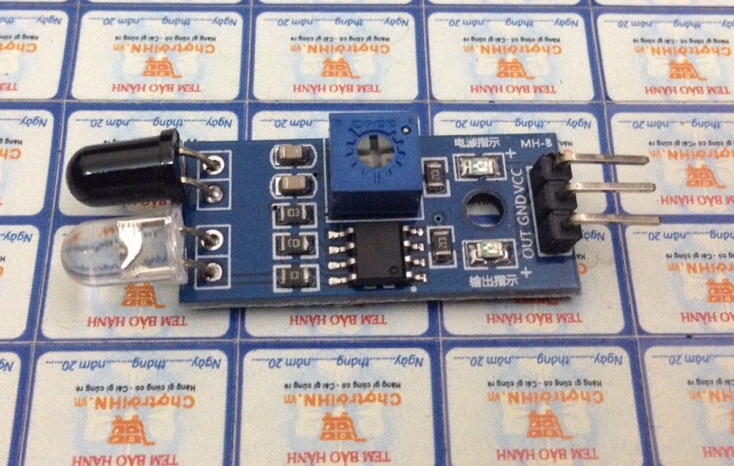

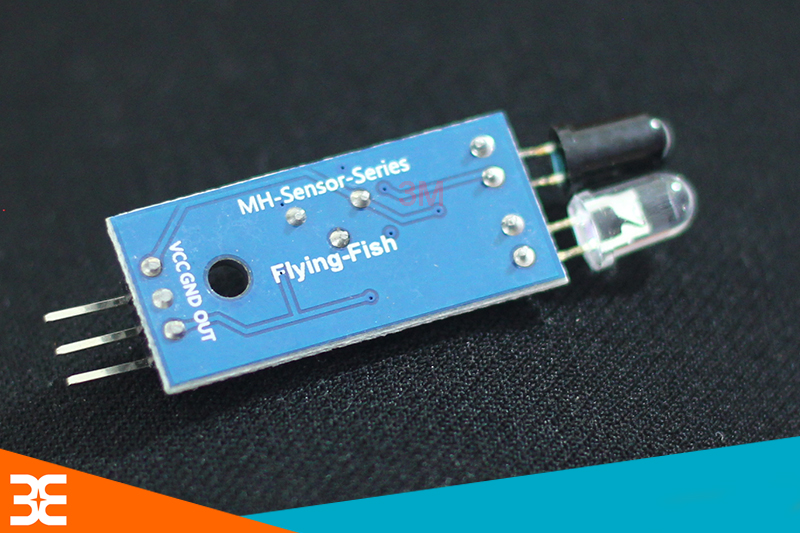

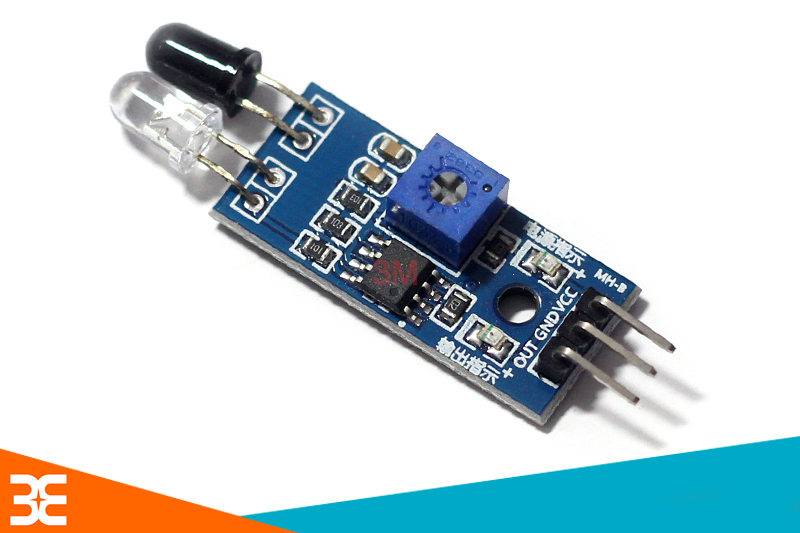

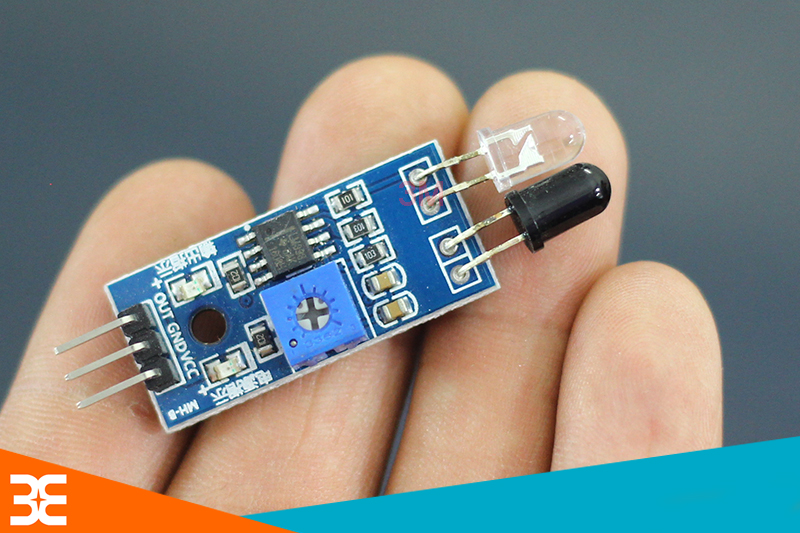

Module thu phát hồng ngoại V1

Module Thu Phát Hồng Ngoại V1

Thông số kĩ thuật:

• Khi các mô-đun phát hiện chướng ngại vật ở phía trước của tín hiệu, đèn LED  phát sáng, trong khi cổng OUT duy trì tín hiệu đầu ra thấp,

• Module Thu Phát Hồng Ngoại có thể phát hiện  khoảng cách 2 ~ 30cm,Khoảng cách cho kết quả tốt trong điều kiện thực tế là 2-10 cm

• Góc quét 35 °, khoảng cách phát hiện có thể được chiết áp để điều chỉnh, điều chỉnh chiết áp chiều kim đồng hồ  để tăng khoảng cách phát hiện; ngược chiều để điều chỉnh chiết áp để giảm khoảng cách phát hiện.

•
  Các cảm biến hồng ngoại phát hiện hoạt động phản ánh, vì vậy phản xạ mục tiêu và hình dạng là chìa khóa để các khoảng cách phát hiện. Trong đó phát hiện màu đen phạm vi tối thiểu, trắng tối đa, diện tích nhỏ của các đối tượng nhỏ từ một vùng rộng lớn từ lớn.

•
  Cổng ra module cảm biến OUT cổng có thể được kết nối trực tiếp với vi điều khiển IO, trực tiếp có thể điều khiển một relay 5V; Kết nối: VCC-VCC; GND-GND; OUT-IO

•
  Module Sử dụng LM393 rất ổn định;

•
  Có thể được sử dụng cho 3-5V DC module cung cấp điện. Khi bật nguồn, đèn báo nguồn màu đỏ;
•
  Kích thước: 3.1CM * 1.5cm
  Lỗ bắt vít: 3mm
•
  VCC 3.3V-5V điện áp bên ngoài (có thể được kết nối trực tiếp đến 5v và 3.3v vi điều khiển MCU)
•
  GND GND ngoài
•
  OUT nhỏ giao diện đầu ra kỹ thuật số (0 và 1)
