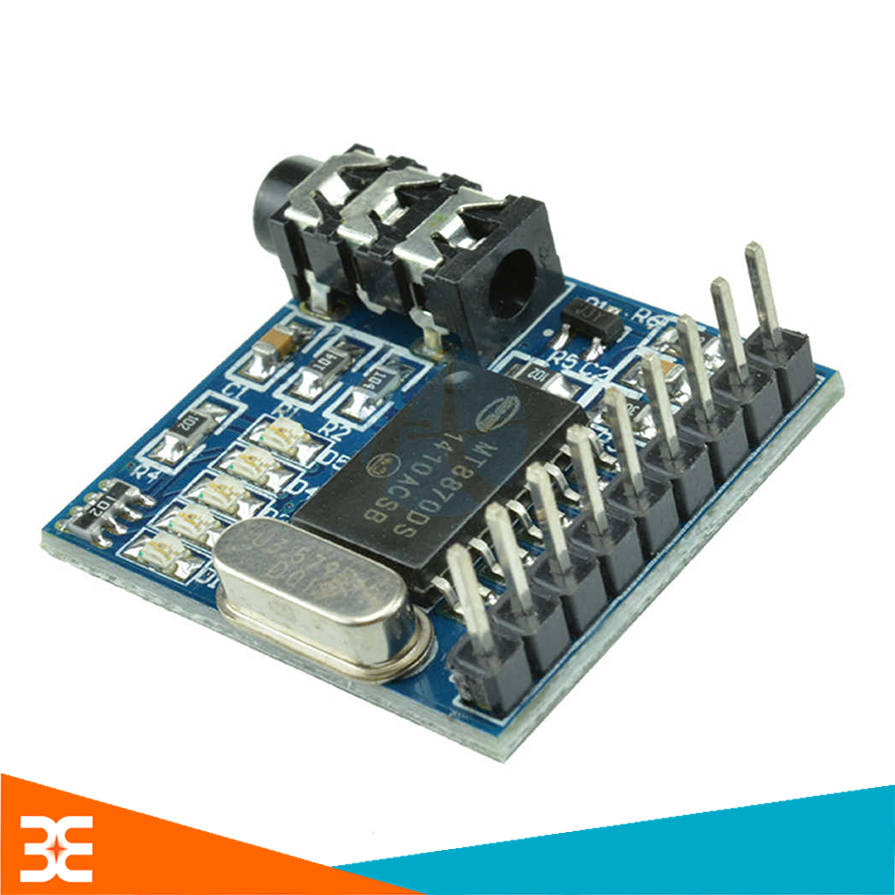

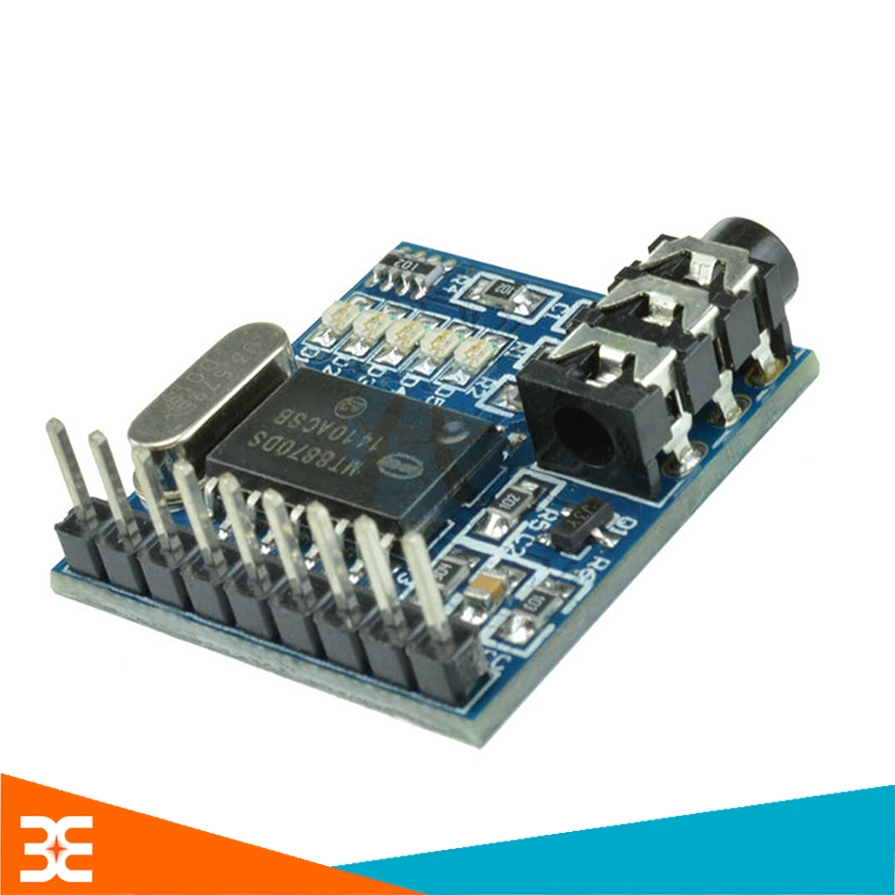

Module MT8870 DTMF

Module MT8870 DTMF

Module MT8870 DTMF là module giải mã giọng nói qua điện thoại, module có kích thước nhỏ 26,5×24,5mm. Trên module có bóng led hiển thị trạng thái đầu ra của các chân ic, các chân ra cơ bản của ic MT8870 được nối qua jump để dễ dàng kết nối. Module giải mã MT8870 thường được ứng dụng: Điều khiển từ xa, thiết bị thu trong hệ thống viễn thông British Telecom (BT) hoặc CEPT Spec, hệ thống nhắn tin vô tuyến, hệ thống thẻ tín dụng, máy trả lời điện thoại tự động.

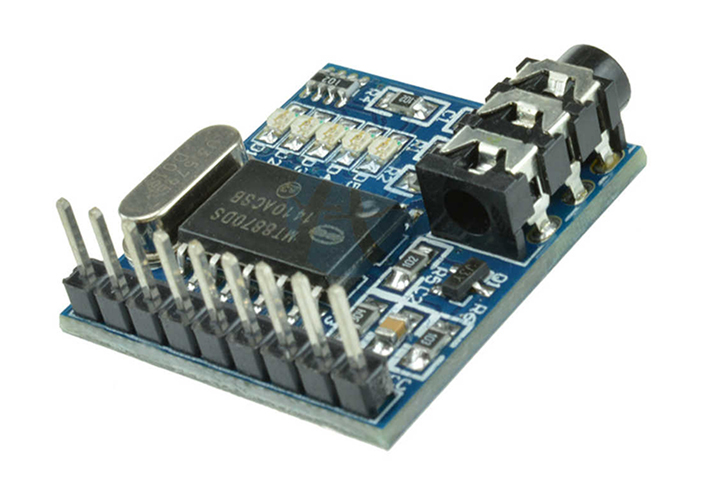

Module MT8870 DTMF

Tính năng:

• Thiết bị thu tín hiệu DTMF.

• Tiêu thụ điện năng thấp.

• Điện áp sử dụng module giải mã : +5V

Ứng dụng :

• Điều khiển từ xa.

• Thiết bị thu trong hệ thống viễn thông British Telecom (BT) hoặc CEPT Spec.

• Hệ thống nhắn tin vô tuyến.

• Hệ thống thẻ tín dụng.

• Máy trả lời điện thoại tự động.

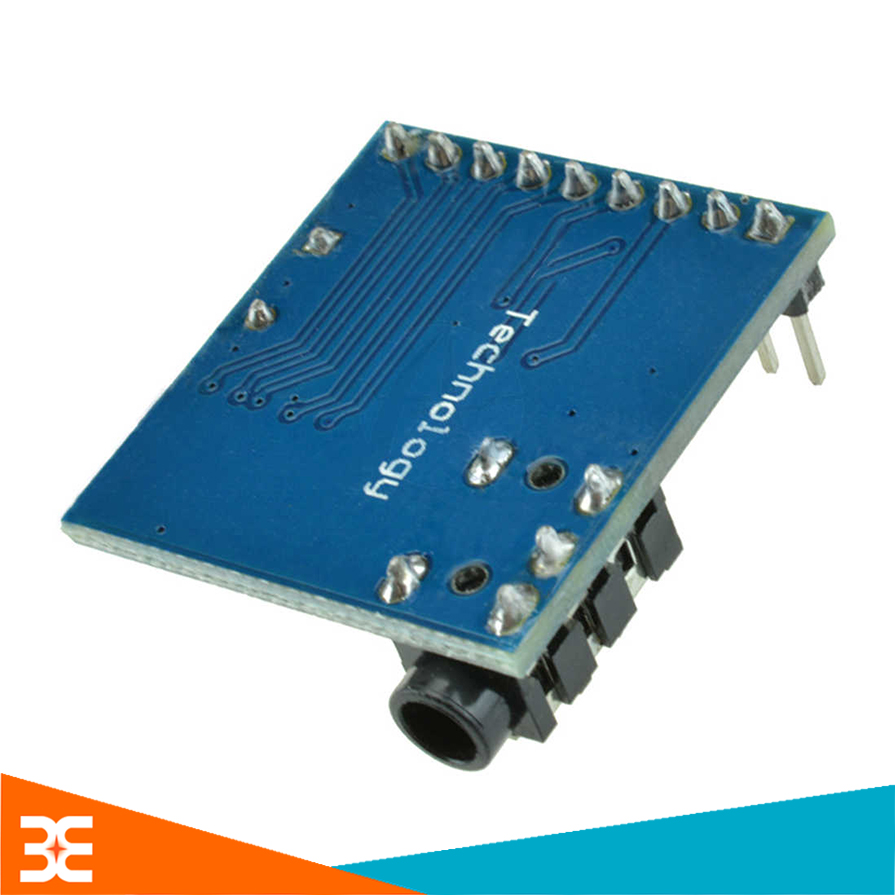

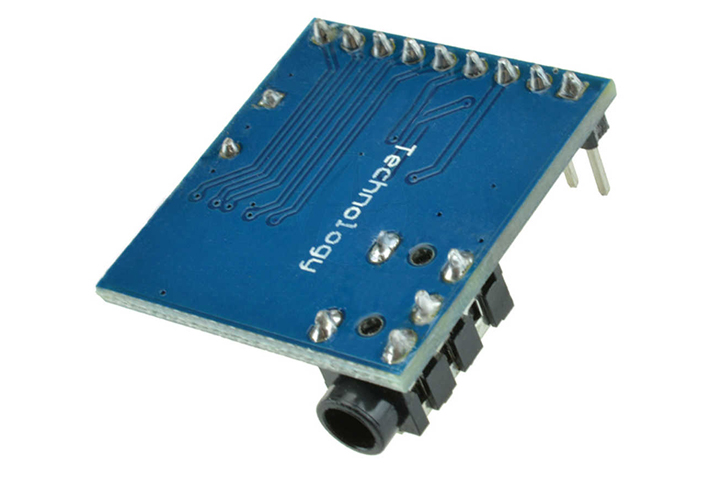

Mặt Sau Module MT8870 DTMF

Cổng giao tiếp:

• +Q1->Q4 : Đầu ra dữ liệu 4 bit.
• +STQ : Đầu ra báo hiệu có thông tin DTMF được gửi.
•    – STQ=1 : Khi có thông tin được gửi đến.
•    – STQ=0 : Khi không có thông tin.
• +/STQ : Đầu ra đảo của STQ.
• +IN : Đầu vào audio
• +GND
• +VCC

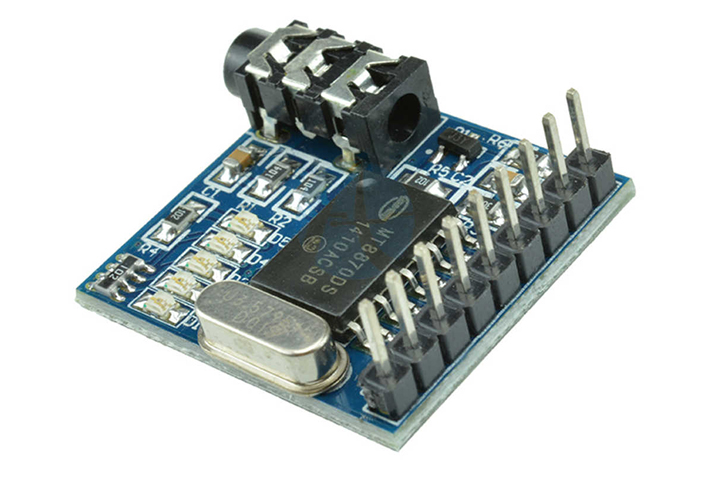

Mặt Bên Module MT8870 DTMF

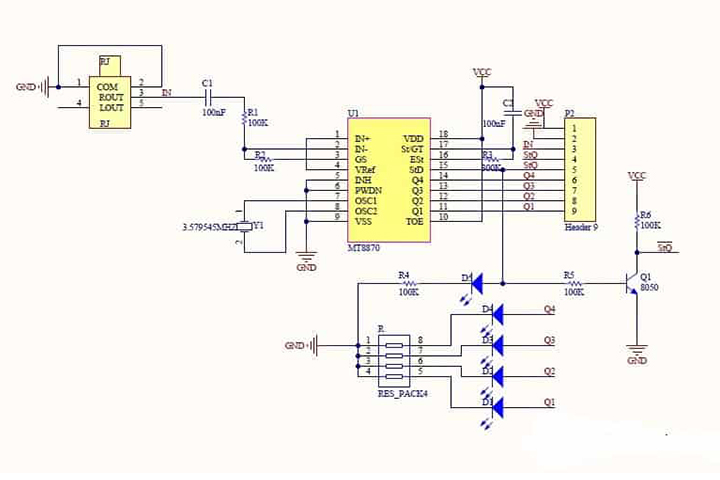

Sơ Đồ Mạch Module MT8870 DTMF

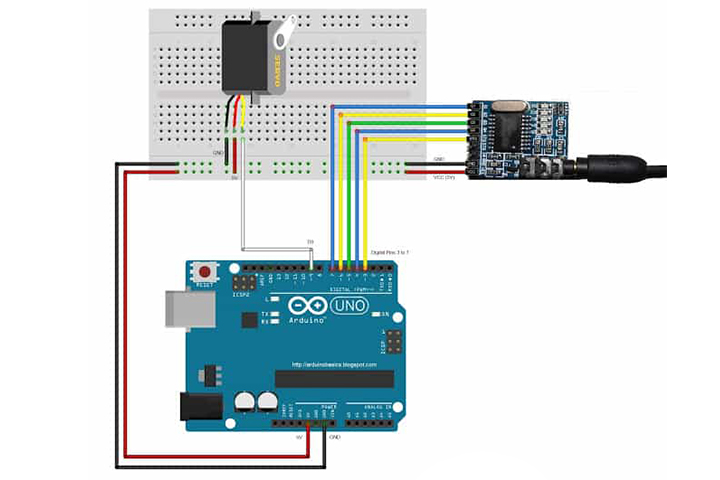

Sơ Đồ Kết Nối  Module MT8870 DTMF

Code Tham Khảo:

——————–CODE THAM KHẢO MODULE GIẢI MÃ MT8870——————–

// Kết nối:
//            DTMF            Arduino
//             Q1                7
//             Q2                6
//             Q3                5
//             Q4                4
//             StQ               3
//             VCC               5V
//             GND               GND
//  Nạp code vào Arduino. Mở Serial Monitor chọn No line ending, baud 9600.
//  Kết nối điện thoại có gắn sim có thể nghe gọi được với module DTMF8870 bằng jack âm thanh 3.5 2 đầu đực.
//  Dùng một điệnt thoại khác gọi đến số đã kết nối với module DTMF8870.
//  Chấp nhận cuộc gọi.
//  Trên điện thoại dùng để gọi bấm các phím 1 2 3 4 5 6 7 8 9 * 0 # để kiểm tra.

void setup() {
  Serial.begin(9600);
  pinMode(3, INPUT);
  pinMode(4, INPUT);
  pinMode(5, INPUT);
  pinMode(6, INPUT);
  pinMode(7, INPUT);
}

void loop() {
  uint8_t number;
  bool signal ;
  signal = digitalRead(7);
  if(signal == HIGH)  /* If new pin pressed */
   {
    delay(250);
    number = ( 0x00 | (digitalRead(3)<<0) | (digitalRead(4)<<1) | (digitalRead(5)<<2) | (digitalRead(6)<<3) );
      switch (number)
      {
        case 0x01:
        Serial.println("Pin Pressed : 1");
        break;
        case 0x02:
        Serial.println("Pin Pressed : 2");
        break;
        case 0x03:
        Serial.println("Pin Pressed : 3");
        break;
        case 0x04:
        Serial.println("Pin Pressed : 4");
        break;
        case 0x05:
        Serial.println("Pin Pressed : 5");
        break;
        case 0x06:
        Serial.println("Pin Pressed : 6");
        break;
        case 7:
        Serial.println("Pin Pressed : 7");
        break;
        case 0x08:
        Serial.println("Pin Pressed : 8");
        break;
        case 0x09:
        Serial.println("Pin Pressed : 9");
        break;
        case 0x0A:
        Serial.println("Pin Pressed : 0");
        break;
        case 0x0B:
        Serial.println("Pin Pressed : *");
        break;
        case 0x0C:
        Serial.println("Pin Pressed : #");
        break;
      }
  }
}
