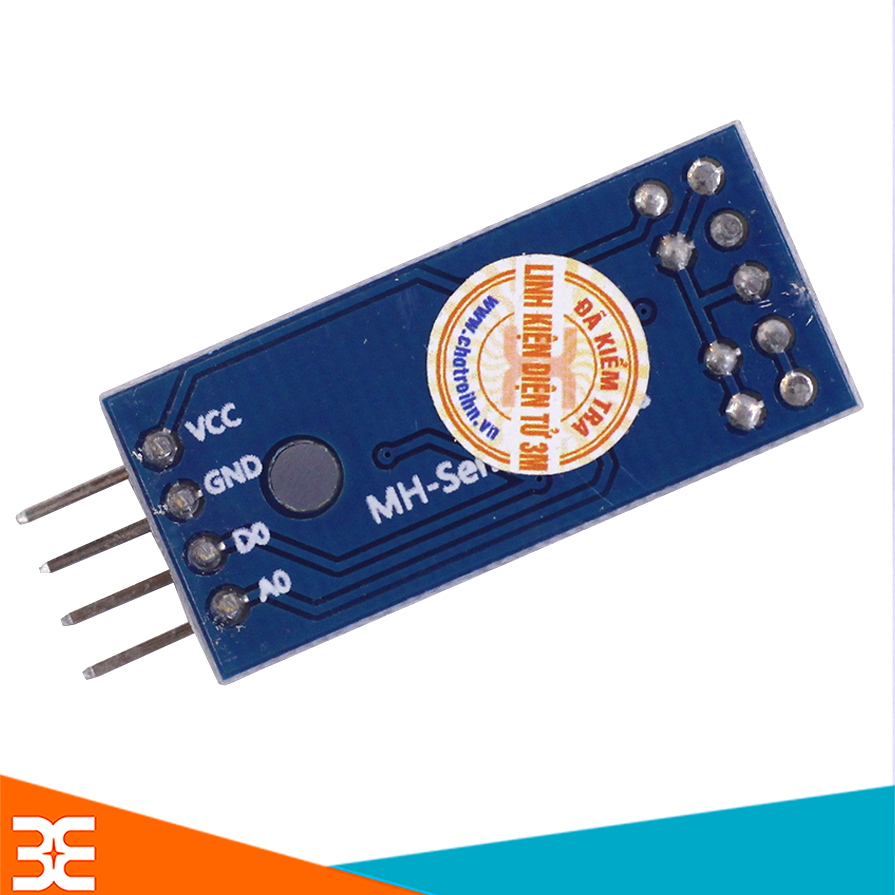

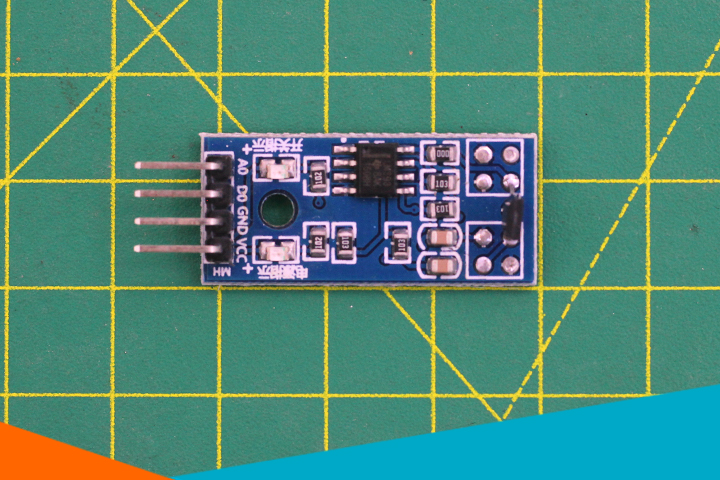

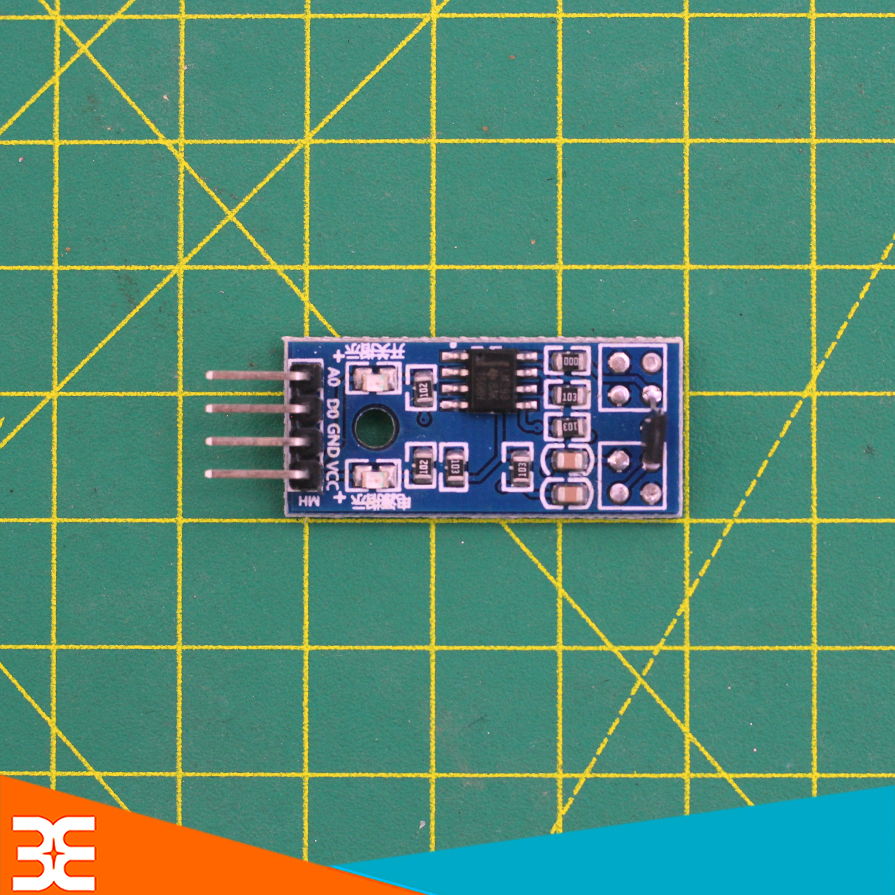

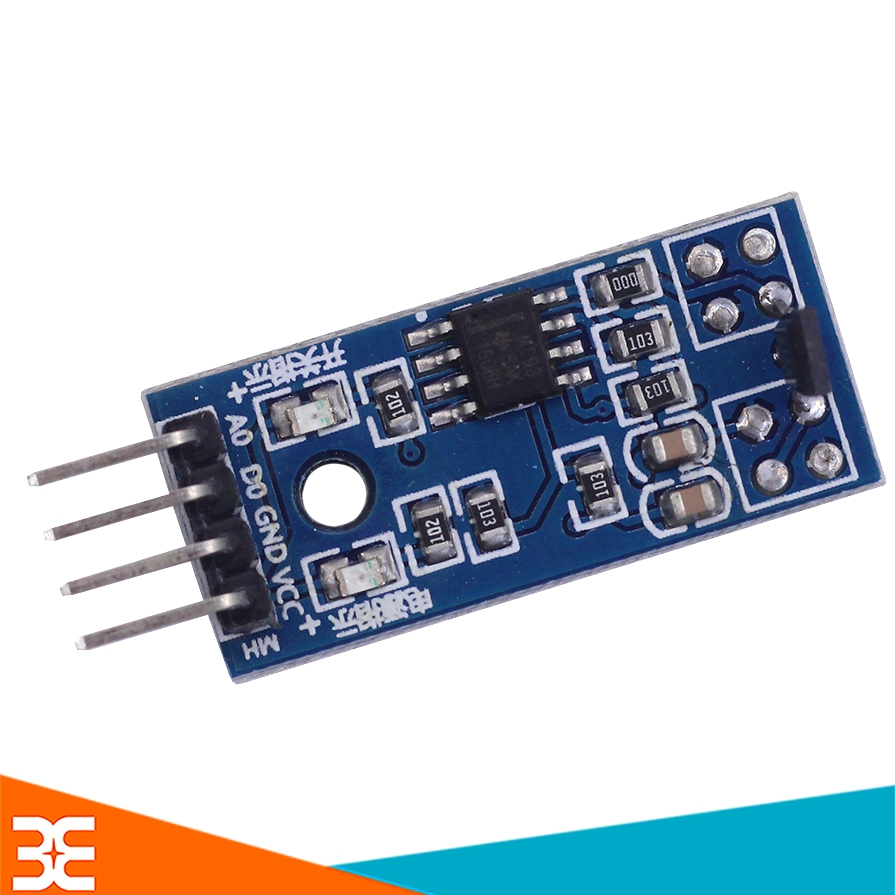

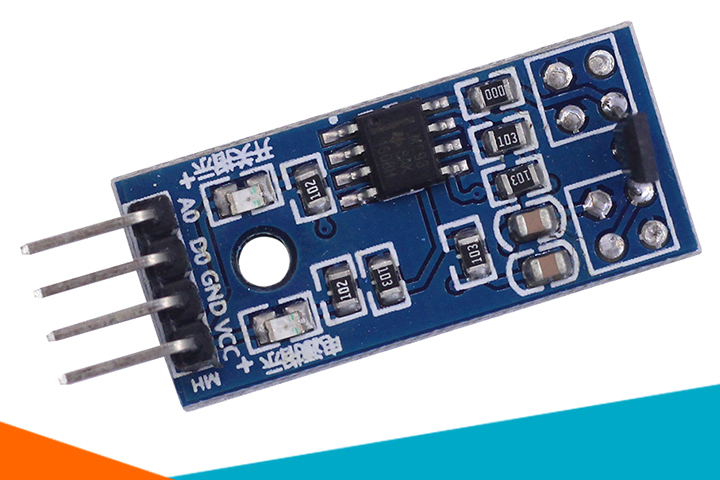

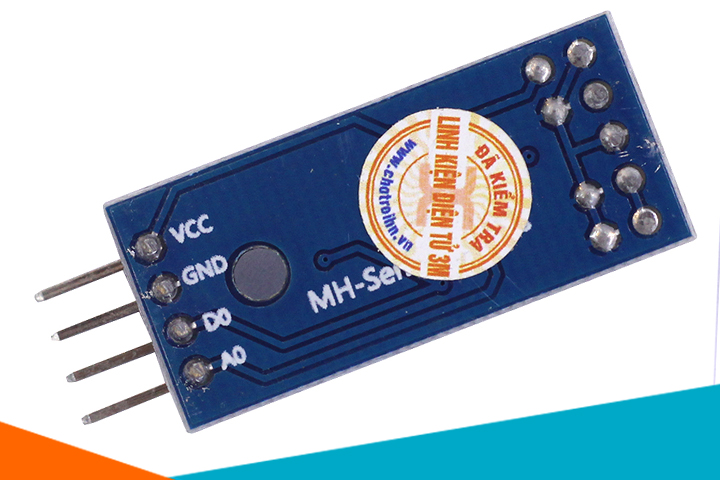

Module Cảm Biến Hall A3144 V1

Module Cảm Biến Hall A3144 V1

Thông Số Kỹ Thuật:

• Kích thước: 27mm*14mm
• Sử dụng IC LM393 (SMD) và cảm biến Hall A3144
• Đầu ra: D0 (Digital) và A0(Anolog)
• Nguồn vào : Vcc(5V),Gnd
• Led cảnh báo nguồn: màu xanh
• Led phát hiện từ trường: màu đỏ
• Hoạt động dựa trên nguyên lý : khi có từ trường (nam châm) biến thiên qua đầu cảm biến mưa thì sẽ có sự thay đổi trạng thái ở 2 chân D0 và A0

Có 2 dạng tín hiệu Anolog và Digital :

• Dạng tín hiệu Digital với mức dòng đạt 100mA có thể điều khiển trực tiếp rơ le 5V, còi chip 5V,hoặc đưa trực tiếp vào các IO của Vđk,…
• Dạng tín hiệu Anolog với dải áp từ 0-5V với mức dòng tối đa đạt 20mA có thể đọc trực tiếp từ các bộ ADC của AVR,PIC.
• Module sử dụng opamp LM393 với độ nhạy cao.

2. Nguyên lý hoạt động

Sơ đồ nguyên lý mạch cảm biến Hall phát hiện từ trường :

Khi có từ trường biến thiên qua đầu cảm biến (ở trường hợp này là có sự di chuyển của nam châm) thì đầu ra của cảm biến hall có sự thay đổi điện áp

Đầu ra này được đưa vào ngõ vào đảo của opamp (chân 6 của LM393) và điện áp so sánh (lấy qua chân 2 của biến trở) được đưa vào ngõ vào không đảo(chân 5 của LM393).

Hiện tượng biến thiên từ trường dẫn đến sự thay đổi mức điện áp ở ngõ vào đảo trong khi mức điện áp ở ngõ vào không đảo giữ nguyên kéo theo sự thay đổi mức logic của đầu ra opamp (nối với chân D0). Đầu ra tích cực mức 1 (5V) khi có từ trường biến thiên và tích cực mức 0 (0V) khi không có biến thiên từ trường.

Tín hiệu Anolog được lấy từ đầu vào của cảm biến Hall và nối vào chân A0.

Ứng Dụng Của Cảm Biến Hall:

- Làm thiết bị chống trộm gắn của ra vào:

Các linh kiện, module cần sử dụng :

Module cảm biến Hall A3144

• Module rơ le 5V
• Còi hú 220V
• 1 miếng nam châm nhỏ
• Dây dẫn, phích cắm điện 220V

Nguyên lý hoạt động:

Khi có người mở cửa thì nam châm gắn ở cửa sẽ di chuyển so với cảm biến Hall đang gắn trên tường. Sự thay đổi từ trường dẫn đến sự thay đổi mức Logic ở đầu ra D0. Khi này D0 kéo lên mức cao (5V) kích mở rơ le hút tiếp điểm đồng nghĩa với còi hú được kích hoạt

- Làm đệm từ trường nâng vật bằng kim loại (Magnetic Levilation)
