Làm mạch cảm biến hồng ngoại Đơn Giản dùng IC LM358

Đăng bởi : 3M GROUP09/10/2017

Hướng dẫn cách làm mạch cảm biến hồng ngoại dùng IC LM358 đơn giản

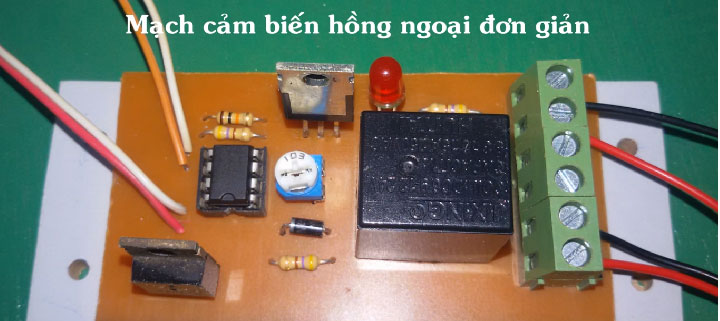

tu lam mach cam bien hong ngoai

Mạch cảm biến hồng ngoại đơn giản

Mạch thu phát hồng ngoại này khá đơn giản và chúng ta có thể sử dụng để chế tạo nhiều thứ hữu ích như chống trộm dùng tia hồng ngoại, máy hút bụi siêu mạnh, chân đế kẹp hàn…

Hãy cùng làm với Linh Kiện Điện Tử 3M nhé!



I.   Linh kiện cần thiết



II. Hướng dẫn làm mạch thu phát hồng ngoại đơn giản

  • Bước 1: Các bạn tải file mạch in ở trên về in ra nhé

mach in thu cong

Mạch in

Lưu ý:

  • File chỉ mở được khi có kết nối internet
  • File để ủi lên phíp đồng nên phải in trên giấy ảnh mỏng hoặc giấy thuốc ới được nhé



  • Bước 2: Cắt một phíp đồng vừa với mạch in của chúng ta nào

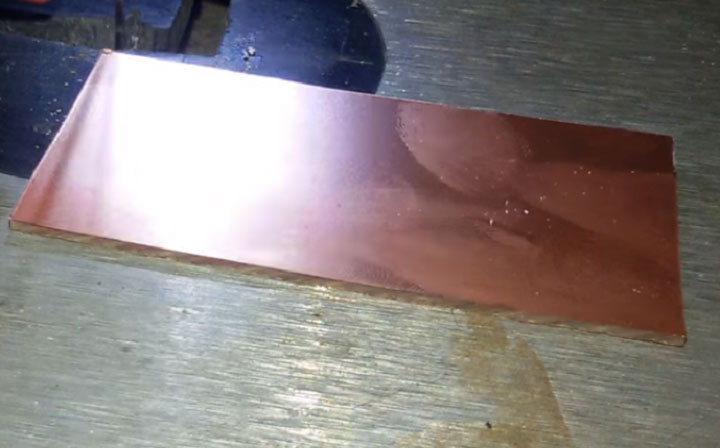

​​​​​​​cat phip dong lam mach in

Phíp đồng đã được cắt

Lưu ý: Chỉ nên cắt vừa để tiết kiệm phíp đồng và mạch làm ra có thẩm mĩ hơn



  • Bước 3: Ốp miếng giấy in mạch lên phíp đồng và bọc lại

​​​​​​​

Bọc phíp đồng vào miếng giấy chứa mạch in

Lưu ý: Trước khi bọc lại các bạn lấy giấy nhám chà sơ qua phíp đồng nhé



  • Bước 4: Để bàn là ở chế độ nóng nhất và ủi phíp đồng trong khoảng 10 phút

​​​​​​​huong dan la mach in thu cong

Là mạch



  • Bước 5: Sau khi là xong bỏ ngay phíp đồng vào nước lạnh nhé, và nhẹ nhàng kì cọ, bóc tách lớp giấy ra.

​​​​​​​

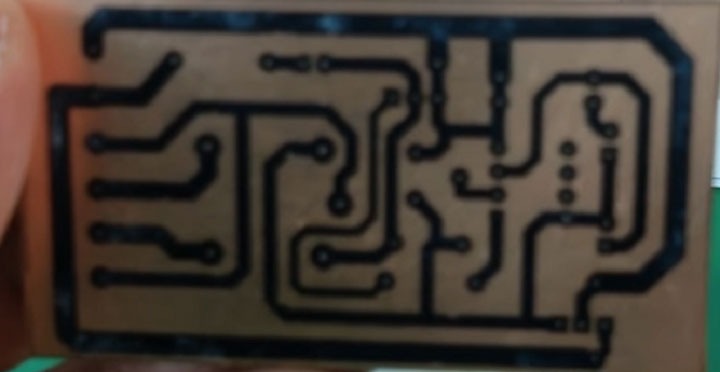

Phíp đồng sau khi loại bỏ lớp giấy

Lưu ý: Phải loại bỏ hoàn toàn lớp giấy cho đến khi chỉ còn lại những đường mạc in màu đen thôi nha



  • Bước 6: Ngâm mạch vào dung dịch FeCl3 để ăn mòn

​​​​​​​

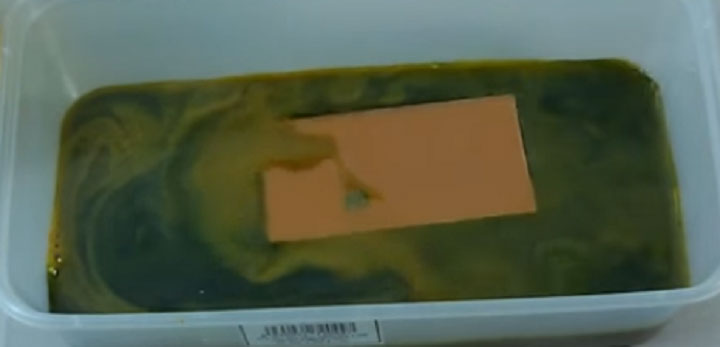

Ngâm mạch

Lưu ý:

  • Trong điều kiện thường ta ngâm mạc từ 10 đến 15 phút để bột sắt có thể ăn mòn hết đồng.
  • Nếu các bạn muốn nhanh chóng thì dùng nước nóng hoặc ngâm ngoài trời nắng phản ứng sẽ xảy ra nhanh hơn.

​​​​​​​

  • Bước 7: Lấy miếng đồng ra rửa sạch, đánh bay lớp mực đen đi , khi đó những đường mạch đồng láng o hiện ra

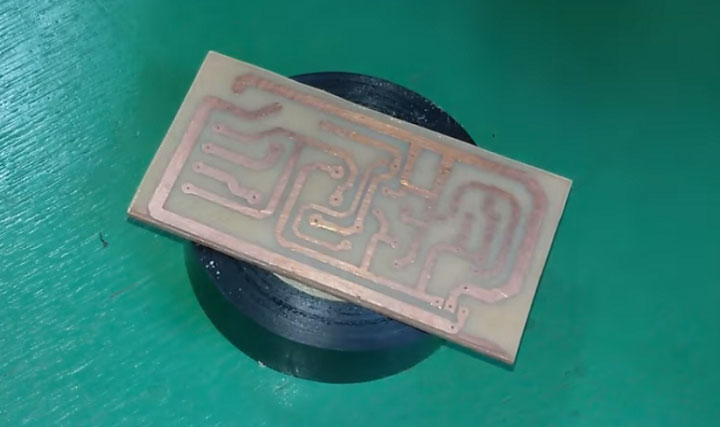

​​​​​​​mach in

Phíp đồng với mạch in hoàn chỉnh



  • Bước 8: Khoan lỗ chân linh kiện

​​​​​​​

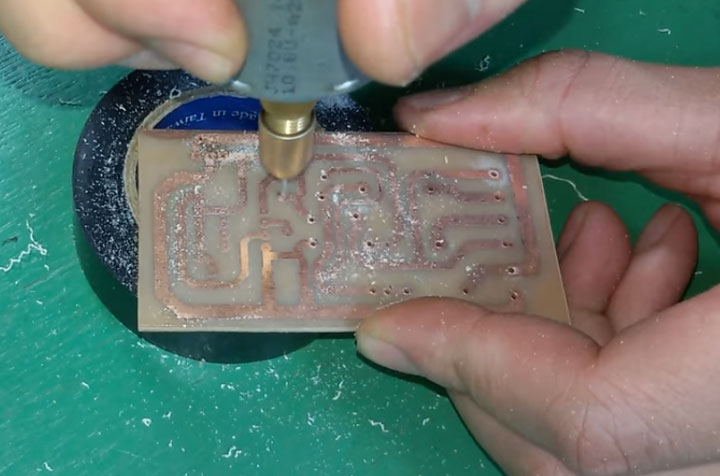

Khoan chân linh kiện cho mạch thu phát hồng ngoại đơn giản



  • Bước 9: Gắn linh kiện lên mạch theo sơ đồ lắp đặt

​​​​​​​

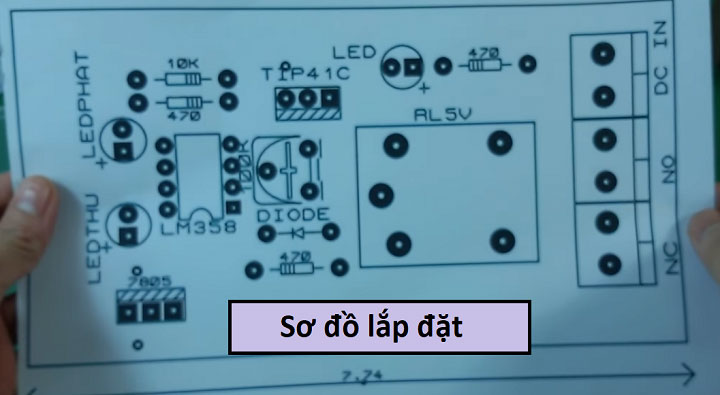

Sơ đồ lắp đặt linh kiện cho mạch cảm biến hồng ngoại đơn giản

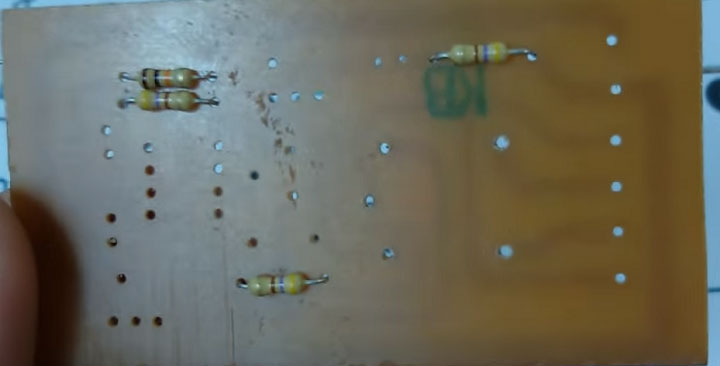

Gắn điện trở cho mạch cảm biến

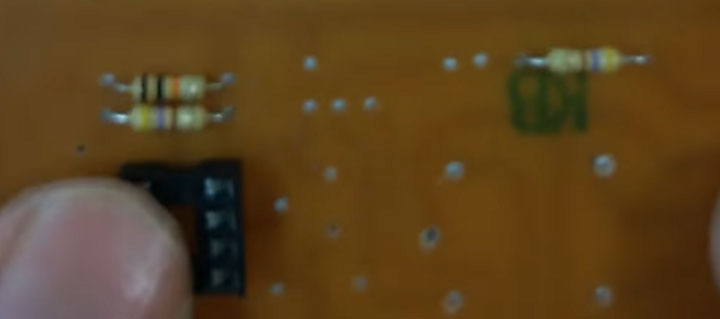

Gắn đế cho IC LM358

Lưu ý:

  • Chúng ta chỉ gắn đế của IC LM358 lên mạch còn IC sẽ được gắn vào đế IC
  • Lúc gắn IC nhớ gắn cho đúng chiều nhé, phần lõm của IC sẽ gắn với phần lõm tương ứng của chân đế

​​​​​​​

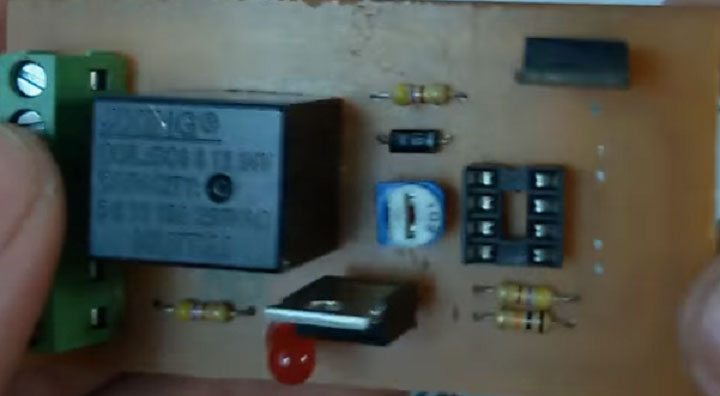

Gắn các linh kiện khác theo sơ đồ lắp đặt nha các bạn

Lưu ý:

  • Domino thẳng hàng với LED màu là chân cấp nguồn cho mạch

​​​​​​​

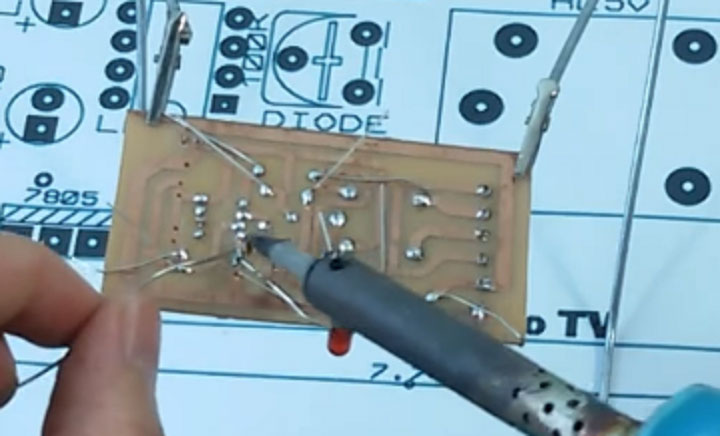

  • Bước 10: Sau khi gắn xong ta hàn chân các linh kiện lại, cắt bớt chân thừa,gắn IC LM3358 vào chân IC

​​​​​​​

Hàn chân linh kiện

Mạch đã hàn xong

  • Bước 11: Còn lại 2 Jack cắm trống trên bảng mạch ta gắn cặp LED thu phát hồng ngoại vào đó nhé

​​​​​​​

  • Bước 12: Sử dụng  dây cắm lấy điện áp một chiều từ máy biến áp cấp cho mạch và một dây cấp điện ra ngoài

​​​​​​​

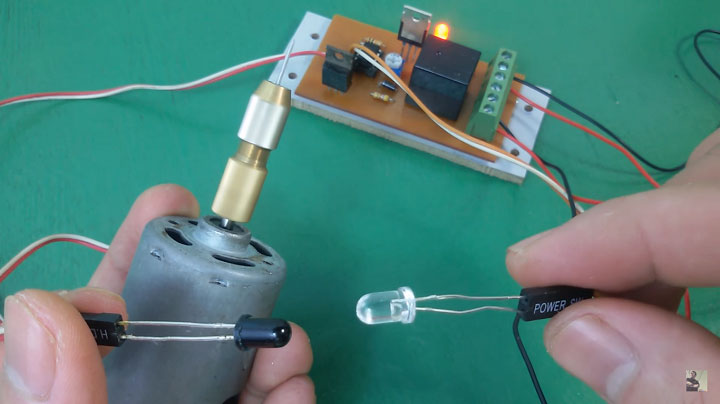

Thử nghiệm mạch cảm biến hồng ngoại với động cơ đơn giản

Như vậy là chúng ta đã hoàn thành mạch cảm biến hồng ngoại thật đơn giản mà hữu ích rồi phải không các bạn.

Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6686.4747

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé !
