IC 74HC374

IC 74HC374

IC 74HC374 có sơ đồ chân tương tự như IC LS374. Các thiết bị đầu vào tương thích với đầu ra CMOS tiêu chuẩn; với điện trở pullup, chúng tương thích với đầu ra LSTTL. Dữ liệu đáp ứng thời gian thiết lập được chuyển sang đầu ra với mức tăng cạnh của đồng hồ. Đầu vào kích hoạt đầu ra không ảnh hưởng đến trạng thái của lật, nhưng khi kích hoạt đầu ra cao, các đầu ra bị ép buộc đến trạng thái trở kháng cao; do đó, dữ liệu có thể được lưu trữ ngay cả khi đầu ra không được kích hoạt.

Thông Số Kỹ Thuật IC 74HC374

• Dải điện áp hoạt động: 2-6VDC

• Điện áp đầu vào mức cao đối với các mức điện áp

  • VCC = 2V => 1.5V
  • VCC = 3V => 2.1V
  • VCC = 4.5V => 3.15V
  • VCC = 6V => 4.2V
• Điện áp đầu vào mức thấp đối với các mức điện áp
  • VCC = 2V => 0.5V
  • VCC = 3V => 0.9V
  • VCC = 4.5V => 1.35V
  • VCC = 6V => 1.8V

• Nhiệt độ hoạt động: – 55 => 125 oC

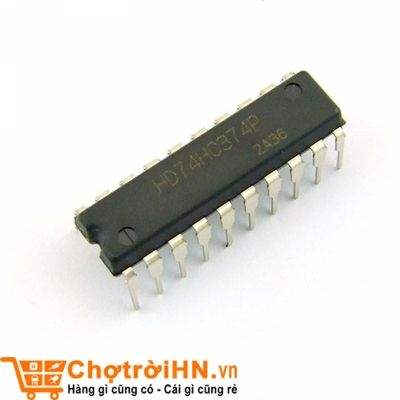

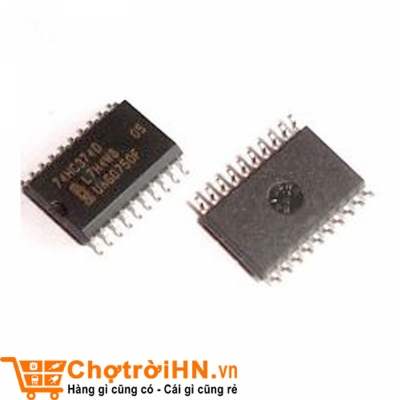

• Kiểu chân: DIP20 / SOP20

• Đầu ra 3 cổng không đảo ngược.

• Kích hoạt: 8 bit

Tham khảo Datasheet.
