IC 74HC244

IC 74HC244

74HC244 có sơ đồ chân tương tự như LS244. Các thiết bị đầu vào tương thích với đầu ra CMOS tiêu chuẩn; với điện trở pullup, chúng tương thích với đầu ra LSTTL. Bộ điều khiển bộ đệm / bộ điều khiển dòng / bộ thu không chuyển đổi bát phân này được thiết kế được sử dụng với 3 trình điều khiển địa chỉ bộ nhớ trạng thái, trình điều khiển đồng hồ và hệ thống định hướng bus khác. Thiết bị có đầu ra không đảo ngược và hai đầu ra cho phép hoạt động thấp.HC244 có chức năng tương tự như HC240A.

Thông Só Kỹ Thuật IC 74HC244

• Dải điện áp hoạt động: 2-6VDC

• Điện áp đầu vào mức cao đối với các mức điện áp

  • VCC = 2V => 1.5V
  • VCC = 3V => 2.1V
  • VCC = 4.5V => 3.15V
  • VCC = 6V => 4.2V
• Điện áp đầu vào mức thấp đối với các mức điện áp
  • VCC = 2V => 0.5V
  • VCC = 3V => 0.9V
  • VCC = 4.5V => 1.35V
  • VCC = 6V => 1.8V

• Nhiệt độ hoạt động: – 55 => 125 oC

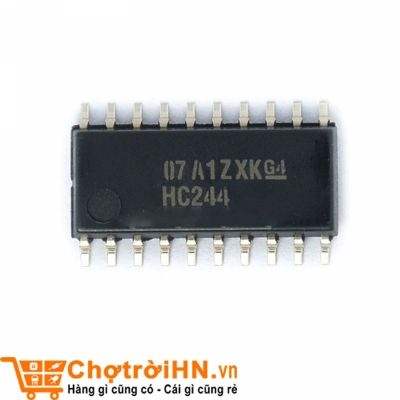

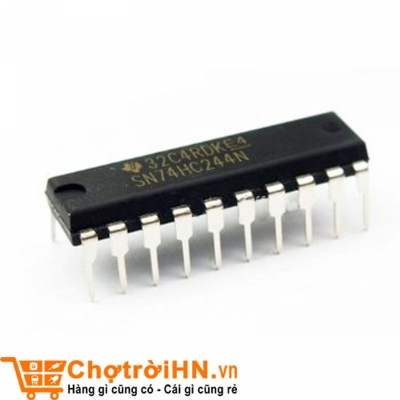

• Kiểu chân: DIP20 / SOP20

• Số cổng: 8 cổng

• Tham khảo Datasheet.
