IC 74HC164

IC 74HC164

IC 74HC164 với các thanh ghi dịch chuyển 8 bit này có tính năng AND-gated đầu vào nối tiếp và xóa không đồng bộ (CLR) đầu vào. Đầu vào nối tiếp gated (A và B) cho phép kiểm soát hoàn toàn dữ liệu đến hoặc đầu vào ngăn cản việc nhập dữ liệu mới và thiết lập lại flip-flop đầu tiên xuống mức thấp ở lần tiếp theo xung nhịp (CLK). Dữ liệu tại các đầu vào nối tiếp có thể là thay đổi trong khi xung nhịp (CLK) cao hoặc thấp, miễn là yêu cầu thời gian thiết lập tối thiểu được đáp ứng.

Thông Số Kỹ Thuật IC 74HC164

• Dải điện áp hoạt động: 2VDC > 6VDC (khuyến nghị mức 5VDC)

• Điện áp đầu vào mức cao đối với các mức điện áp

  • VCC = 2V => 1.5V
  • VCC = 4.5V => 3.15V
  • VCC = 6V => 4.2V
• Điện áp đầu vào mức thấp đối với các mức điện áp
  • VCC = 2V => 0.5V
  • VCC = 4.5V => 1.35V
  • VCC = 6V => 1.8V
• Tần số xung nhịp đáp ứng đối với các mức điện áp:
  • VCC = 2V => 5MHz
  • VCC = 4.5V => 25MHz
  • VCC = 6V => 28MHz

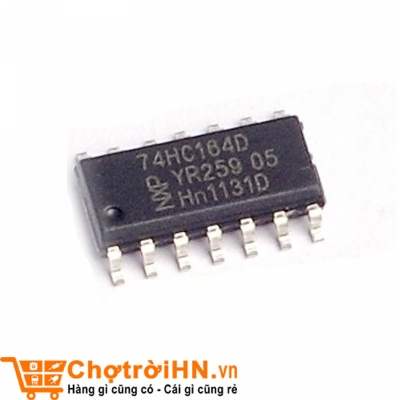

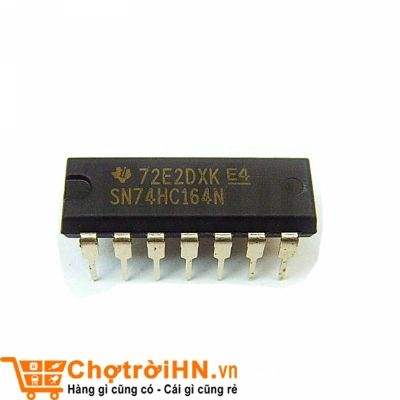

• Kiểu chân: DIP14 / SOP14

Tham khảo Datasheet.
