IC 74HC125 QUADRUPLE 3-STATE BUFFERS OE LOW

IC 74HC125

IC 74HC125 có sơ đồ chân tương tự như IC LS125. Các thiết bị đầu vào tương thích với đầu ra CMOS tiêu chuẩn; với điện trở pullup, chúng tương thích với đầu ra LSTTL. Bộ đệm không đảo HC125 được thiết kế để sử dụng với trạng thái 3 trình điều khiển địa chỉ bộ nhớ, trình điều khiển đồng hồ và các bus khác theo định hướng hệ thống. Thiết bị có bốn đầu ra riêng biệt cho phép hoạt động − thấp.

Thông Số Kỹ Thuật IC 74HC125

• Dải điện áp hoạt động: 2VDC-6VDC

• Điện áp đầu vào mức cao đối với các mức điện áp

  • VCC = 2V => 1.5V
  • VCC = 3V => 2.1V
  • VCC = 4.5V => 3.15V
  • VCC = 6V => 4.2V
• Điện áp đầu vào mức thấp đối với các mức điện áp
  • VCC = 2V => 0.5V
  • VCC = 3V => 0.9V
  • VCC = 4.5V => 1.35V
  • VCC = 6V => 1.8V

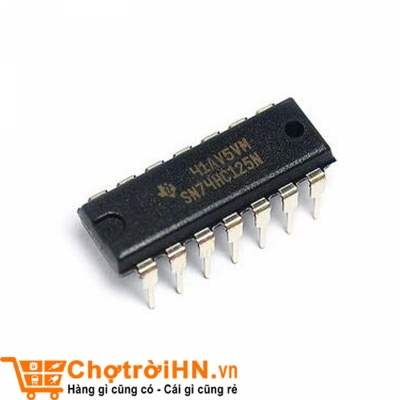

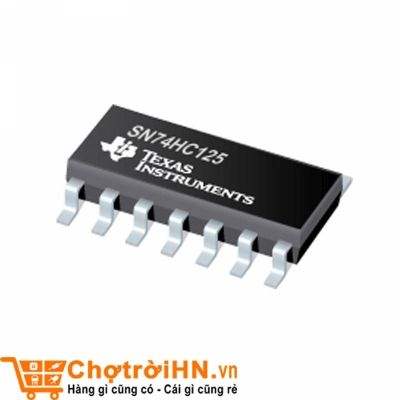

• Kiểu chân: DIP14 / SOP14

• Dải nhiệt độ hoạt động: -55 ~ 125 độ C

Tham khảo Datasheet.
