Hướng dẫn tự chế sạc dự phòng đa năng từ pin Laptop cũ - cực đơn giản

Đăng bởi : 3M GROUP25/09/2017

Hướng dẫn tự chế sạc dự phòng đa năng từ                      pin Laptop cũ - cực đơn giản

sac du phong tu che

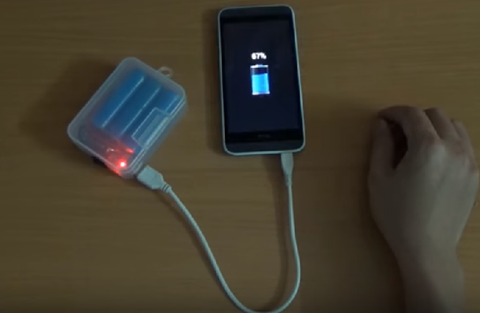

Hình ảnh bộ sạc dự phòng tự chế sau khi hoàn thiện



Giới thiệu về sản phẩm box sạc dự phòng tự chế

         Mỗi lần đi xa hay đi chơi với bạn bè bạn luôn lo lắng điện thoại hết pin không thể liên lạc với gia đình , bạn bè…. Hãy chuẩn bị ngay cho bản thân một bộ sạc pin dự phòng nhé !

        Tuy nhiên bạn có thể mua một bộ sạc dự phòng có sẵn ở các cửa hàng điện thoại , nhưng nếu bạn có những cell pin lap top không sử dụng bạn hoàn toàn có thể tự chế cho mình một bộ sạc dư phòng siêu đơn giản .

Hãy bắt tay vào làm cùng Linh Kiện Điện Tử 3M nhé !!!



I . Linh kiện cần thiết dể làm một bộ sạc dự phòng đơn giản từ pin laptop



pin laptop cu

Pin laptop không sử  dụng

Mạch Boost DC - DC

Mạch Boost DC - DC

Mạch Sạc TP 4056

Mạch Sạc TP 4056





II . Sơ đồ nguyên lý bộ sạc dự phòng

so do nguyen ly che sac du phong

Sơ đồ  nguyên lý

Thật đơn giản phải không  !!!!

Chúng ta cùng làm bộ sạc dự phòng cho riêng mình nào .



III . Hướng dẫn làm bộ sạc dự phòng từ pin laptop siêu đơn giản

Bước 1 : Tách các cell laptop ra khỏi thanh pin mà các bạn mua được ở cửa hàng sửa chữa máy tính.





pin laptop cu

pin 18650 cũ

Mỗi cell pin 3,7 V sau khi tháo ra

Lưu ý 1: Cạy và vệ sinh sạch cell trước khi sang bước tiếp theo nha



Bước 2 : Kết nối các cell pin lại

huong dan han pin 18650

Sử dụng dây nối các cell pin



Lưu ý 2:

  • Các bạn có thể dung số lượng cell tuỳ ý phù hợp với nhu cầu sử dụng
  • Khi nối các pin chú ý xác định cực của chúng

Phân biệt cực của cell laptop

Phân biệt cực của cell laptop

Hướng dẫn phân biệt cực của pin Laptop 18650

Viên pin là hình trụ và đồng màu sắc, nên chúng ta sẽ phân biệt 2 cực của pin bằng các sau:

  • Đầu pin có hình dạng lồi lõm là cực (+)
  • Đầu pin phẳng là cực ( -)



  •    Gắn băng dín vào hai đầu bộ cell vừa nối để tránh bị chập nha

Dán băng dính vào pin laptop

    •

Bước 3 : Mắc nối cực dương, âm   của mạch boost với cực dương, âm  của mạch sạc

che mach boot

    •

Bước 4 : Mắc nối tiếp cực dương của pin qua công tắc và nối vào cực dương của mạch sạc

    •

Bước 5 : Nối cực âm của mạch sạc với cực âm của pin

Bước 6 : Sắp xếp lại các linh kiện sao cho đẹp mắt và thuận tiện nhất

so do noi day che sac du phong

Sơ đồ nối dây

bo sac du phong tu che

Sản phẩm hoàn thành



Như vậy là chúng ta đã tự chế thành công một bộ sạc pin dự phòng đơn giản  từ cell laptop rồi phải không các bạn.

Chỉ với 70k- 100k các bạn đã có thể sở hữ một bộ sạc dự phòng vô cùng hữu ích rồi

Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6686.4747

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé !
