I . Linh kiện cần thiết để làm bộ nguồn mini có thể điều chỉnh điện áp  từ IC LM317

• 1)  01 Biến áp 9V
• 2) 01 IC LM317
• 3) 01 miếng tản nhiệt
• 4) 04 điot 1N4007
• 5) 01 điện trở 1K
• 6) 01 triết áp 10K
• 7) 01 led 3V + 01 điện trở 680
• 8) 01 tụ hoá 16V-470uF
• 9) 2 đầu kệp cá sấu , 2 Jack bắp chuối , 01 công tắc
• 10) 01 vôn kế mini 3,5-30V
• 11) Dây điện
• 12) Bìa cứng ( các bạn có thể sử dụng gỗ hoặc xốp để thay thế )

• 02 miếng kích thước 15* 8 (cm)
• 02 miếng kích thước 15*5 (cm)
• 02 miếng kích thước 7,5*5 *(cm)

Cùng làm bộ nguồn mini điều chỉnh được điện áp này với Linh Kiện Điện Tử 3M nào !!!

II. Sơ đồ nguyên lý

III. Hướng dẫn kết nối bộ nguồn mini từ IC LM317

• Bước 1 : Làm cầu điot từ điot 1N4007

Chúng ta sử dụng 4 con điot 1N4007 kết nối lại thành một cầu diot chuyển điện áp xoay chiều từ thứ cấp của biến áp thành điện áp một chiều.

Các bạn nối cầu điot như hình vẽ

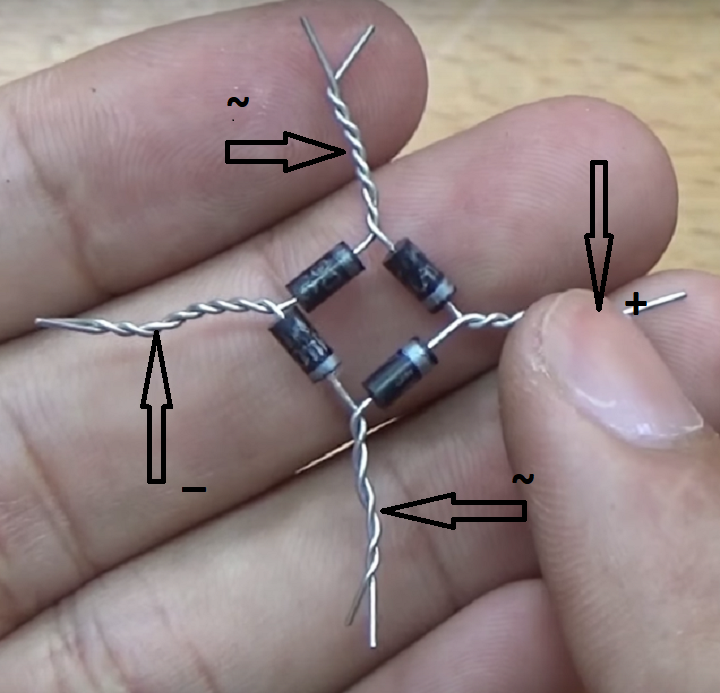

Cầu điot

Lưu ý  : Khi nối xong các bạn chú ý xác định các cực của cầu điot nhé

• Bước 2 : Kết nối tụ hoá  với cầu điot.

Các bạn nối cực dương của tụ với cực dương của điot vạ cực âm nối với cực âm của điot .

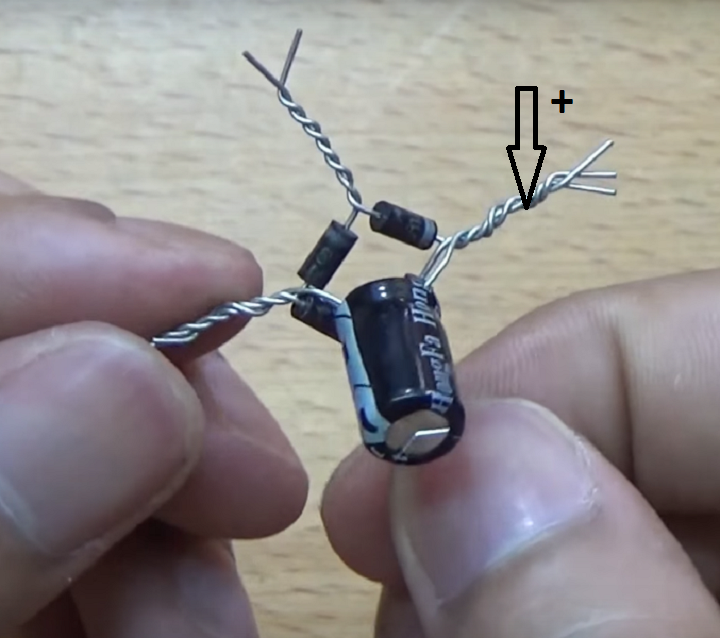

Cầu điot và tụ hoá

Lưu ý : Phân biệt cực của tụ hoá :

• Chân âm có dấu (-) trên tụ
• Chân dương có dấu (+) và dài hơn

• Bước 3 : Nối hai cực xoay chiều của cầu điot vào hai cực thứ cấp của máy biến áp.

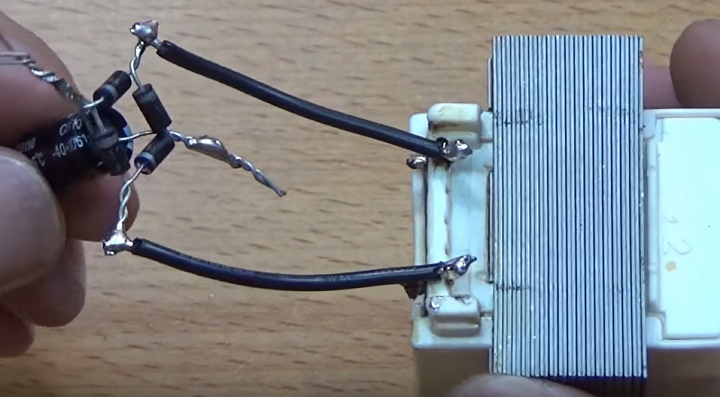

Nối cầu điot và máy biến áp

• Bước 4 : Gắn IC LM317 vào miếng tản nhiệt.

Lưu ý : Các bạn chú ý bôi keo tản nhiệt cẩn thận trước khi gắn IC LM317 lên nhôm tản nhiệt nha

• Bước 5 : Hàn trở 1K vào chân 1 và 2 ( một chân ngoài và chân giữa ) của IC LM317.

• Bước 6 : Dùng dây hàn chân 3 (chân ngoài cùng ) của IC vào cực (+) của cầu điot.

• Bước 7: Nối cực dương của vôn kế với chân 2 của IC LM317 nối tiếp ra Jack bắp chuối cái.

• Bước 8 : Kết nối cực âm của cầu điot  với cực âm của vôn kế và Jack bắp chuối cái còn lại.

• Bước 9 : Sử dụng dây hàn chân 1 của triết áp ( chân ngoài ) với cực (-) của cầu điot

• Bước 10 : Nối chân giữa của triết áp với chân 1 của IC LM317

• Bước 11 : Hàn trở 680 Ω  vào chân dương của leb báo và hàn vào chân  dương của cầu điot . Hàn chân âm của led báo vào cực âm của cầu điot.

​​​​​​​

Sơ đồ lắp đặt của bộ nguồn mini

• Bước 12 : Làm hộp chứa  cho bộ nguồn từ bìa cứng

Các bạn ghép hộp chứa như hình vẽ

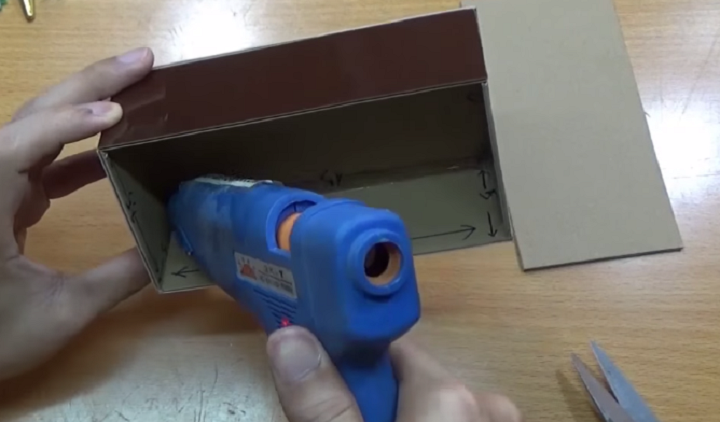

Hộp chứa

• Bước 13 : Khoan một lỗ ở thành hộp để luồn dây điện vào trong . Hàn dây cấp điện vào sơ cấp của biến áp

• Bước 14 : Nối công tắc vào cực sơ cấp của máy biến áp

• Bước 15 : Sắp xếp và cố định các linh kiện vào trong hộp chứa

• Gắn biến áp gần lỗ luồn dây điện đầu vào

Lưu ý : Bôi keo vào mối nối ở cực sơ cấp nhé

• Tiếp đó sắp xếp cầu điot và IC
• Khoan lỗ ở giữa để gắn triết áp

Lưu ý : Khi mua chú ý mua cả núm vặn cho triết áp nha

• Gắn hai Jack bắp chuối cái
• Gắn led , vôn kế và công tắc lên nắp hộp chứa

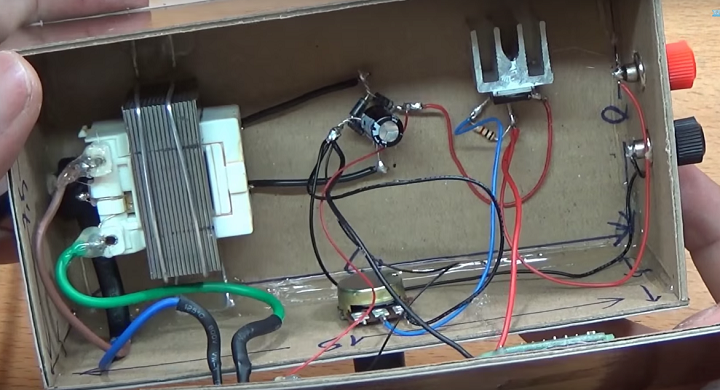

Sơ đồ lắp đặt bộ nguồn mini

• Bước 16 : Nối Jack bắp chuối đực và đầu kẹp cá sấu và cắm vào Jacks bắp chuối đực

​​​​​​​​​​​​​​

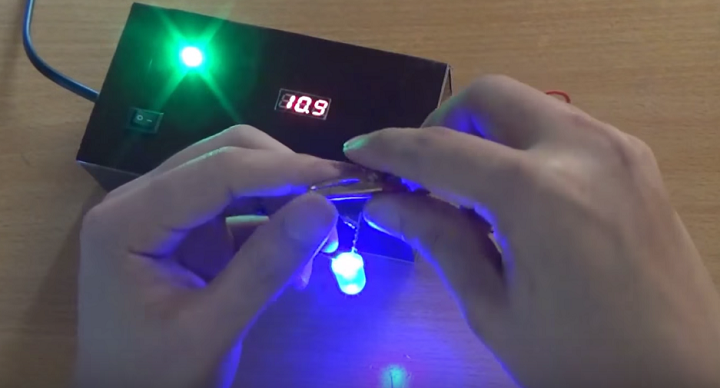

Bộ nguồn mini đã hoàn thành

Ứng dụng : Dùng làm nguồn DC cho các sản phẩm

Nguồn đầu ra ứng dụng cho các thiết bị sử dụng điện áp 1 chiều

Như vậy là chúng ta đã hoàn thành bộ nguồn mini điều chỉnh được điện áp từ IC LM317 rồi phải không các bạn.
