Video sản phẩm:

Mạch sử dụng pin vuông 9V…

Sơ đồ nguyên lý:

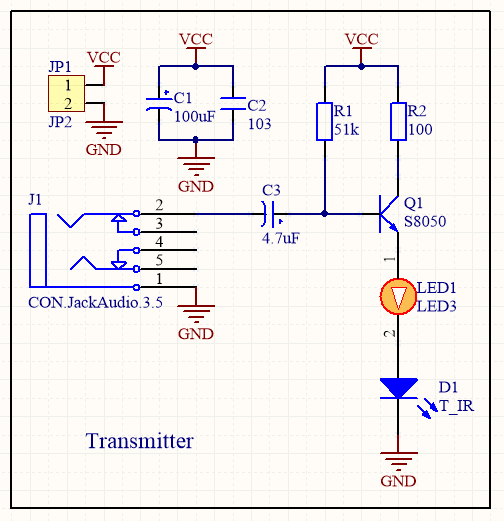

Mạch truyền Audio:

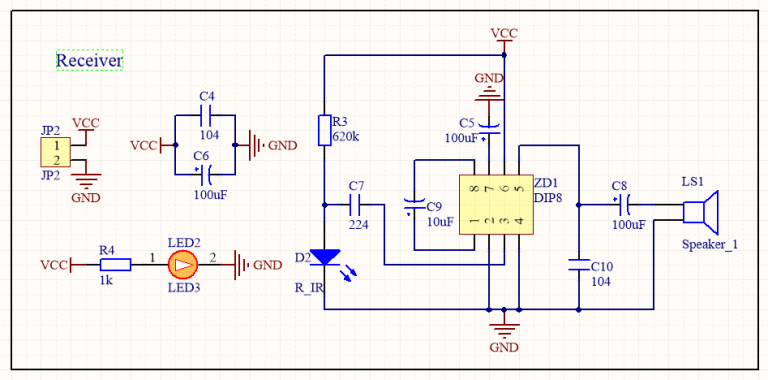

Mạch nhận Audio:

Danh sách linh kiện cần dùng:

• LM386: 1 con
• Jack Audio 3.5 Cái: 1 cái
• Tụ hóa 100uF: 4 con
• Tụ hóa 10uF: 1 con
• Tụ hóa 4.7uF: 1 con
• Tụ gốm 103: 1 con
• Tụ gốm 224: 1 con
• Tụ gốm 104: 2 con
• Led đỏ ∅3: 2 con
• Header 2p: 3 cái hoặc Jump thẳng
• Điện trở 1k: 1 con
• Điện trở 100R: 1 con
• Điện trở 51k: 1 con
• Điện trở 620k: 1 con
• S8050: 1 con
• Led phát Hồng ngoại ∅5: 1 con – Kí hiệu trong mạch là T_IR
• Led thu Hồng ngoại ∅5: 1 con – Kí hiệu trong mạch là R_IR

Hướng dẫn:

(Các bước làm mạch in thủ công chắc các bạn đã biết rồi nên mình sẽ hướng dẫn hàn linh kiện lên thôi nhé!)

Bước 1: Tải file mạch in dưới đây về và làm mạch in.

Download Mạch in và File Altium

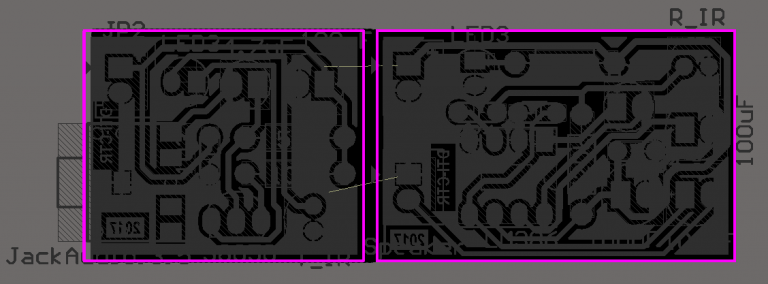

Hình bên dưới và mạch mình vẽ là 2 mạch gộp vào làm 1 mạch để tiện làm mạch. Khi các bạn làm mạch nhớ cắt rời thành 2 mạch riêng biệt nhé!

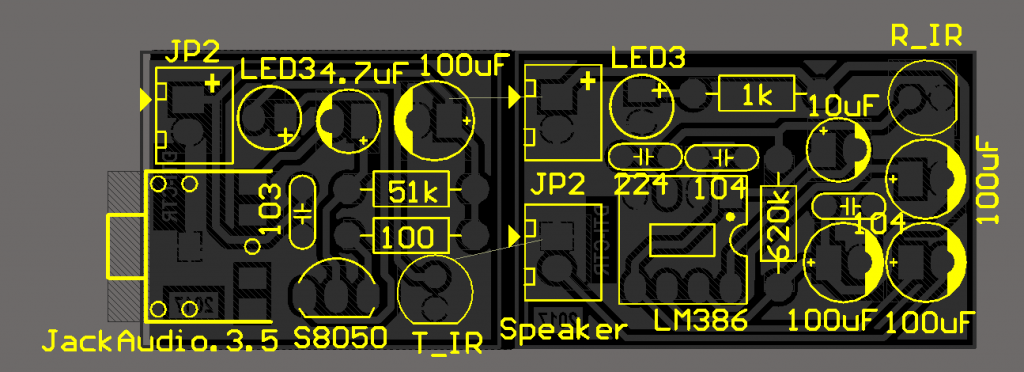

Bước 2: Hàn linh kiện. Các bạn hàn theo sơ đồ dưới đây:

Mô phỏng 3D (bằng Altium Designer):

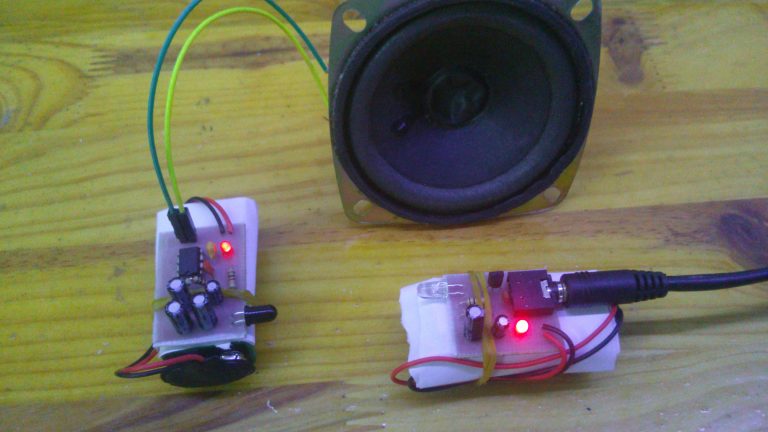

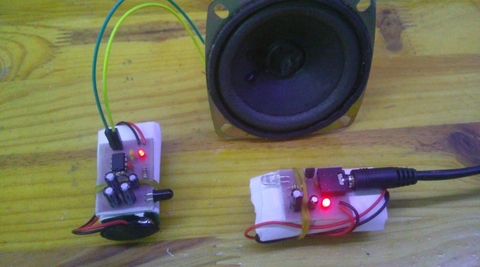

Hoàn thiện:

Chúc các bạn thành công!!!

Nếu như gặp khó khăn trong khi làm mạch, bạn có thể liên hệ qua email để được hỗ trợ:

Email: daotran0940@gmail.com
