Hướng dẫn chế sạc dự phòng từ pin laptop cũ cho dtdđ đơn giản tại nhà

Đăng bởi : Diễn10/01/2018

Hướng dẫn chế sạc dự phòng đơn giản tại nhà



Ngày nay điện thoại thông minh là một thiết bị điện tử không thể thiếu trong cuộc sống của mỗi người. Dù tiện lợi, nhưng các dòng điện thoại thông minh và máy tính bảng lại có cùng một điểm yếu là rất mau hết pin.

Nếu thiết bị hết pin mà xung quanh không có ổ cắm điện nào dùng được, ta đành để cho thiết bị chuyển sang trạng thái “ngủ”. Rất nhiều hợp đồng có thể bị bỏ lỡ, những cuộc hẹn vui vẻ với bạn bè bị bỏ qua, hay nhiều tin nhắn quan trọng mà ta sẽ không kịp nhận đúng lúc!

Một giải pháp cho việc này là làm sạc dự phòng, để khi thiết bị di động bị hết pin, ta có thể sạc lại cho nó từ bất kỳ nơi đâu. Vì vậy hôm nay linh kiện điện tử 3M sẽ hướng dẫn các bạn làm một chiếc sạc dự phòng tận dụng từ vật liệu cũ, rất đơn giản, tiết kiệm mà có dung lượng lớn nhé!

Hãy bắt tay làm cùng Linh kiện điện tử 3M nhé!



Linh kiện cần thiết



Làm sạc dự phòng

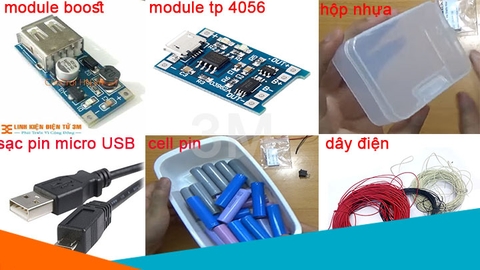

Hình ảnh linh kiện

Sơ đồ nguyên lý



làm sạc pin dự phòng

Sơ đồ nguyên lý



Hướng dẫn các bước làm sạc dự phòng đơn giản

Bước 1: Tách các Cell Laptop từ pin máy tính



tự làm sạc pin dự phòng

Tách Cell Laptop

Chú ý:

  • Mỗi cell pin được tách ra sẽ chứa điện áp 3,7V.
  • Các bạn vệ sinh sạch các cell pin trước khi tiến hành bước tiếp theo nhé.
  • Tùy theo nhu cầu sử dụng mà các bạn dùng pin, ở bài hướng dẫn này mình làm mạch sạc với 3 pin nhé.



Bước 2: Kết nối các đầu cùng cực của các pin lại với nhau.



cách làm sạc dự phòng từ pin laptop

Cực pin





Dây để kết nối các cực của pin

Dây để kết nối các cực của pin





Cách làm sạc pin dự phòng cho đtdđ

Kết nối các cực pin

Chú ý:

  • Cực dương của pin là đầu có ngấn, phần đầu pin lồi lõm
  • Cực âm là phần đầu pin bằng phẳng
  • Chúng ta nên gắn băng dính vào các cực pin để tránh bị chập điện



Bước 3: Gắn pin vào hộp nhựa đã chuẩn bị sẵn



chế sạc dự phòng

Gắn pin vào hộp nhựa

Chú ý:

Các bạn nên dùng băng dính hai mặt để mối dính được chắc chắn



Bước 4: Khoét lỗ trên hộp nhựa để gắn 2 module vào hộp



cách làm pin sạc dự phòng đơn giản

Khoét lỗ trên hộp



Bước 5: Kết nối các cực pin với 2 module và công tắc



Sơ đồ kết nối các cực pin, module và công tắc

Sơ đồ kết nối các cực pin, module và công tắc





Hàn 2 cực dương, âm của 2 module lại với nhau

Hàn 2 cực dương, âm của 2 module lại với nhau





Hàn công tắc vào hệ mạch

Hàn công tắc vào hệ mạch



Chú ý:

  • Mắc nối tiếp cực dương của pin qua công tắc và nối vào cực dương của hệ 2 mạch sạc.
  • Nối cực âm của hệ 2 mạch sạc với cực âm của pin.



Bước 6: Test thử mạch



Test thử mạch

Test thử mạch





Sạc pin cho pin dự phòng

Sạc pin cho pin dự phòng

Chú ý:

Mạch được hoàn thành khi đèn ở module báo sáng khi bật công tắc.



Một số lưu ý sử dụng sạc pin dự phòng

  • Pin dự phòng đã được sạc đầy khi đèn Led ở module tắt.
  • Đừng quên sạc đầy viên pin dự phòng sau khi sử dụng gần hết, tránh trường hợp để pin cạn kiệt thời gian dài.
  • Khi sạc, bạn cần dùng đúng loại đầu cắm sạc cho thiết bị tránh làm hư hỏng thiết bị di động.
  • Tránh để pin dự phòng tại những nơi ẩm thấp, hay có nước, để pin có tuổi thọ lâu bền..Tránh để pin gần nơi có nhiệt độ cao, từ trường mạnh, lò vi sóng,… để phòng chóng cháy nổ.
  • Trường hợp lỡ để pin rơi vào nước, bạn cần lau khô ngay, nhất là nơi bảng mạch điện tử và điểm tiếp xúc điện. Sau đó, tìm cách làm khô viên pin bằng chất liệu hút ẩm như trấu, gạo,..

Như vậy là chúng ta đã tự chế sạc pin dự phòng đơn giản từ cell laptop rồi phải không các bạn.

Chỉ với 70k- 100k các bạn đã có thể sở hữu một bộ sạc dự phòng vô cùng hữu ích. Tại sao các bạn không bắt tay làm cùng Linh kiện điện tử 3M của chúng tôi nhỉ?

Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6686.4747

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé
