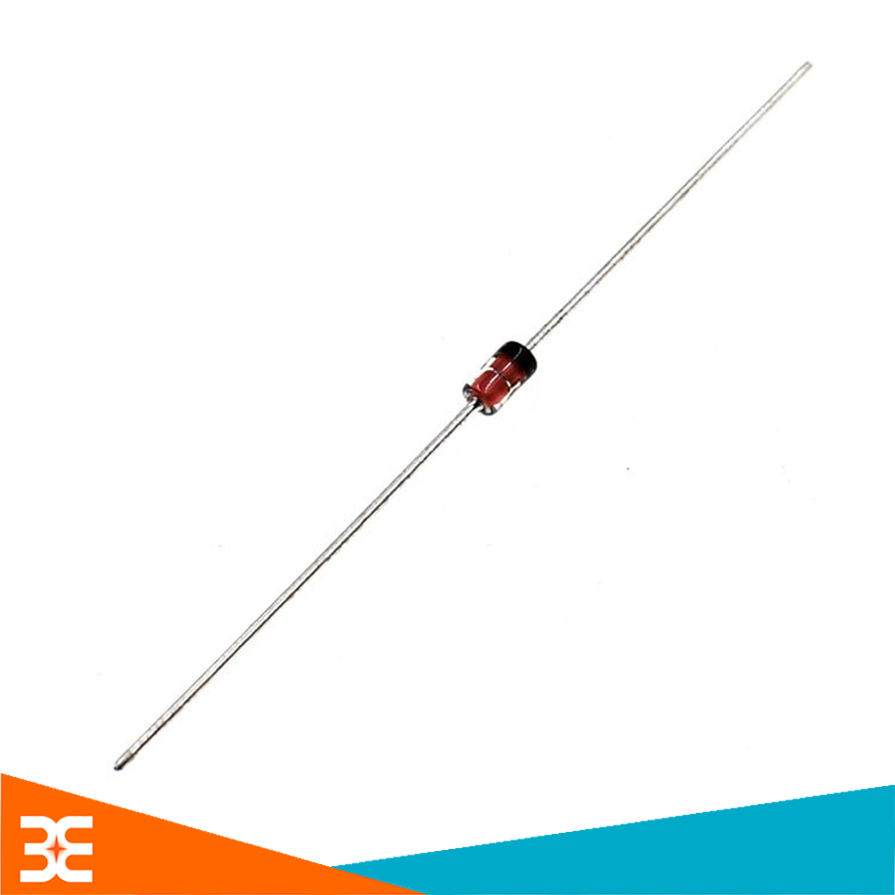

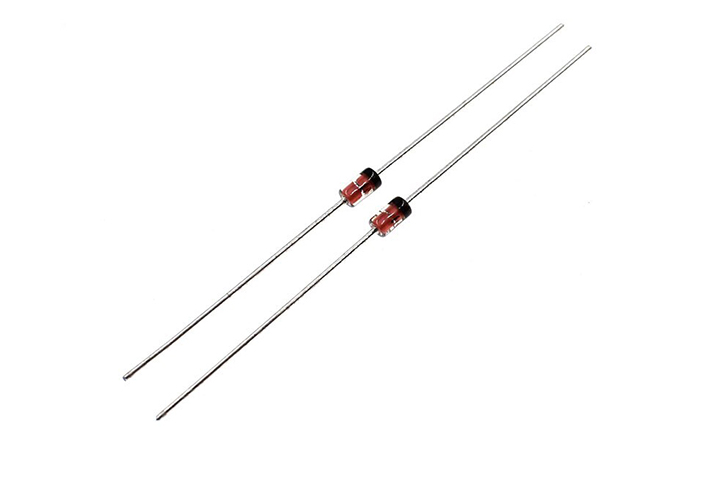

Diode Zener 1W

Đánh giá sản phẩm
1.498₫
Mã sản phẩm: PVX81980
  • Điện áp ngược: được ghi trên thân Diode
  • Công suất: 1W
  • Nhiệt độ hoạt động: -50ºC~200ºC
Điện Áp

Diode Zener 1W

Diode Zener 1W là một linh kiện điện tử có các tính chất như các Diode thông thường khi được phân cực thuận, khi phân cực ngược Diode Zener sẽ ghim lại một mức điện áp cố định được ghi trên thân Diode. Diode Zener còn gọi là điốt ổn áp, là một loại Điốt bán dẫn làm việc ở chế độ phân cực ngược trên vùng điện áp đánh thủng (breakdown).




Nguyên lí làm việc:

  • Diode Zener thể hiện tính năng ổn áp khi được phân cực nghịch. Ban đầu, khi phân cực nghịch, dòng qua diode rất bé . Nhưng nếu tăng điện áp ngược lên 1 giá trị nào đó (Vz) thì dòng tăng mạnh trong khi điện áp giữa 2 đầu diode gần như không đổi



Thông số kỹ thuật

  • Điện áp ngược: được ghi trên thân Diode
  • Công suất: 1W
  • Nhiệt độ hoạt động: -50ºC~200ºC

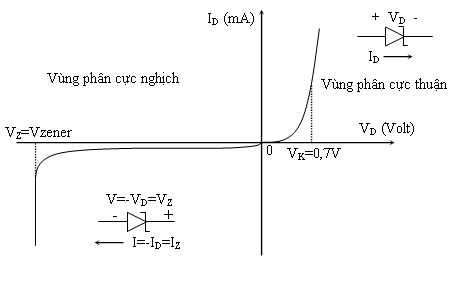

 Đặc tuyến volt-Ampe:






Diode Zener







Ứng dụng:

Diode Zener 1W được dùng để cấp điện áp mốc hoặc hạn chế mức điện áp cho mạch điện.

Ngoài ra Điốt Zener công suất lớn được dùng trong mạch ổn áp kiểu song song, tuy nhiên vì tổn hao điện và mức nhiệt phát ra nhiều trên điốt và điện trở chặn, nên mạch này ít được sử dụng.

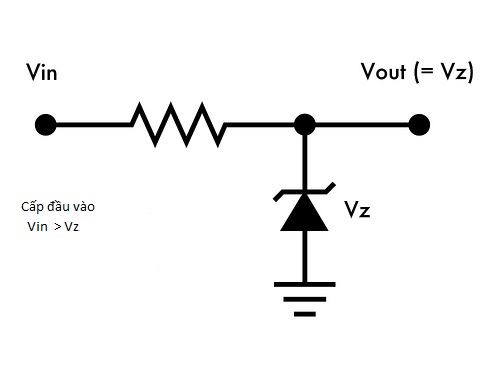

  • Mạch ghim áp:


Diode Zener

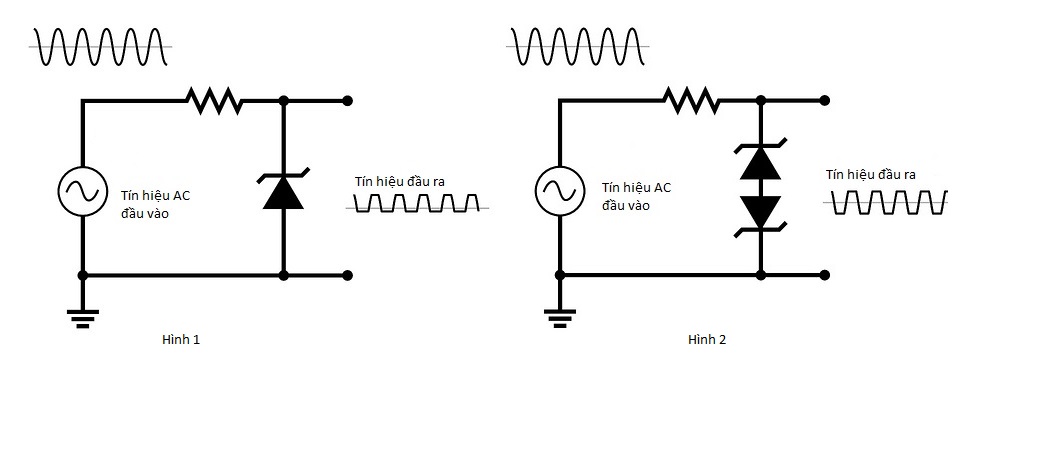

Mạch giới hạn tín hiệu đầu vào:

          Diode Zener
