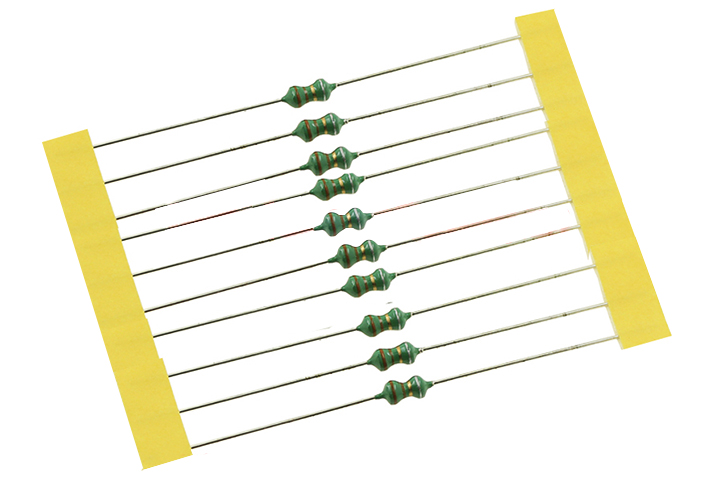

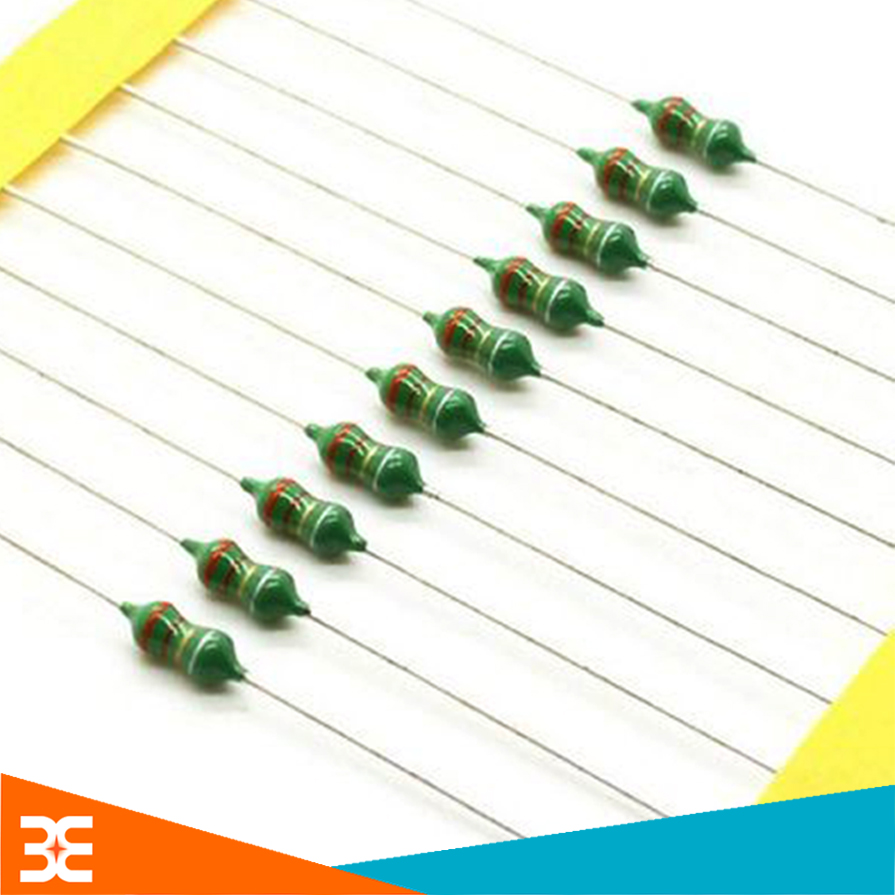

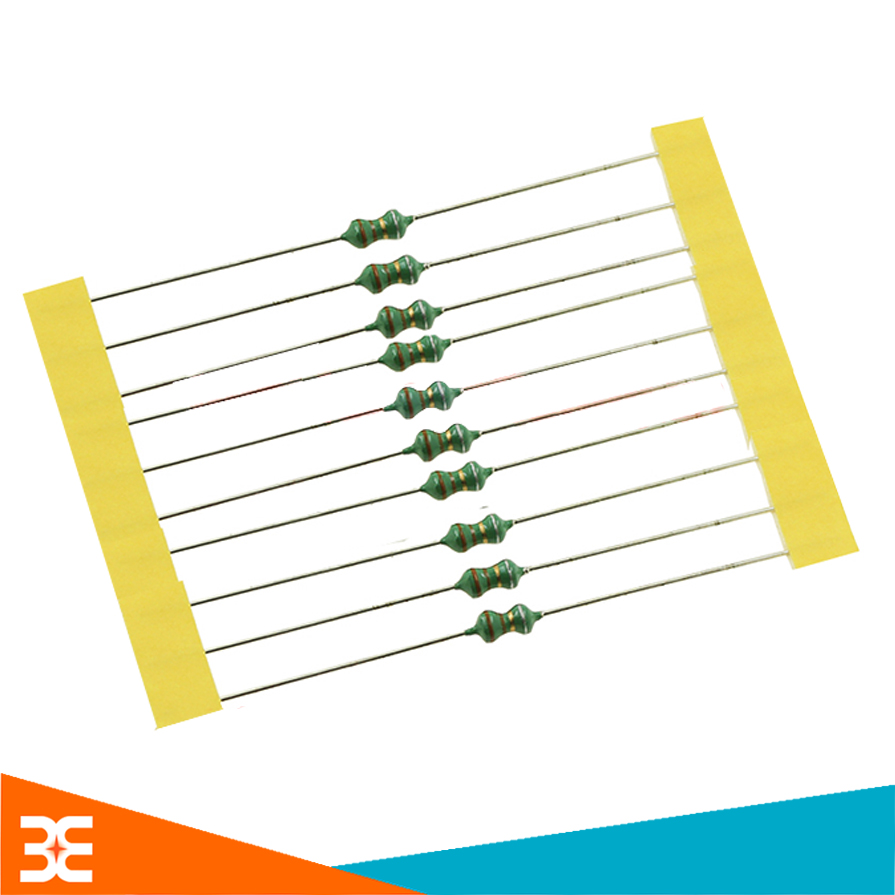

Cuộn Cảm Vạch 0410 1/2W

Cuộn Cảm Vạch 0410 1/2W

Cuộn Cảm ( hay còn gọi là cuộn từ cảm ) là một loại linh kiện điện tử thụ động tạo từ các dây dẫn điện cuốn thành nhiều vòng. Sinh ra từ trường khi có dòng điện chạy qua

Cuộn Cảm Vạch 0410 1/2W có cấu tạo bên trong tương tự như Cuộn Cảm thường nhưng lại có hình dáng bên ngoài giống với Điện Trở

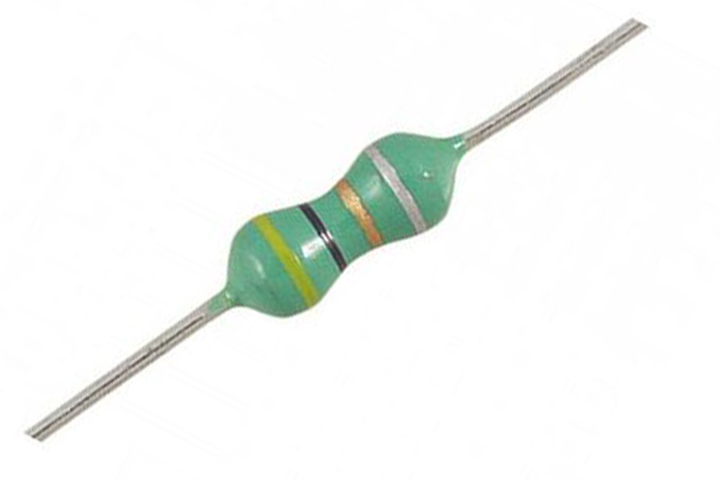

Cuộn Cảm Vạch 0410

Hướng dẫn đọc màu cuộn cảm Vạch:

• Công suất : 1/2W
• Do có cấu tạo bên ngoài giống với điện trở thường nên có cách đọc giá trị cảm kháng giống với giá trị trở kháng

Với cuộn cảm 4 vạch màu

• 2 vạch đầu tiên lần lượt chỉ chữ số hàng chục và chữ số hàng đơn vị
• Vạch màu thứ 3 chỉ số mũ của cơ số 10
• Vạch màu thứ 4 ( nằm cách biệt với các vạch còn lại ) chỉ sai số

 Với cuộn cảm 5 vạch màu cũng tương tự

• 3 vạch màu đầu tiên lần lượt chỉ chữ số hàng trăm, hàng chục, hàng đơn vị
• Vạch màu thứ 4 chỉ số mũ của cơ số 10
• Vạch màu thứ 5 ( nằm cách biệt với các vạch còn lại ) chỉ sai số

Bảng màu đọc giá trị cuộn cảm Vạch 1

Ứng dụng

Nhờ tính chất nạp xả mà cuộn cảm được sử dụng rất nhiều trong các mạch điện tử, Loa , Micro, có thể sử dụng để làm Relay

Có nhiều ứng dụng trong các mạch lọc nguồn, lọc tín hiệu

Chi tiết Cuộn Cảm Vạch 0410
