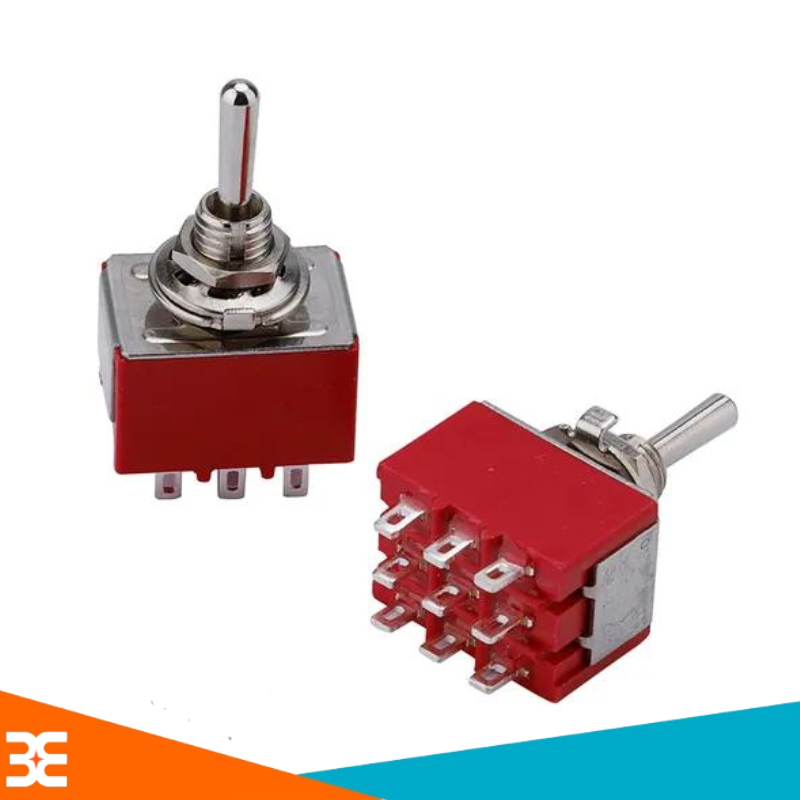

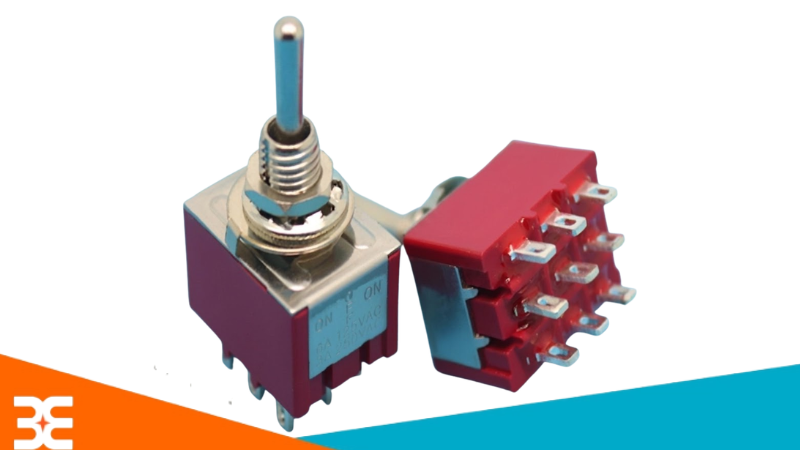

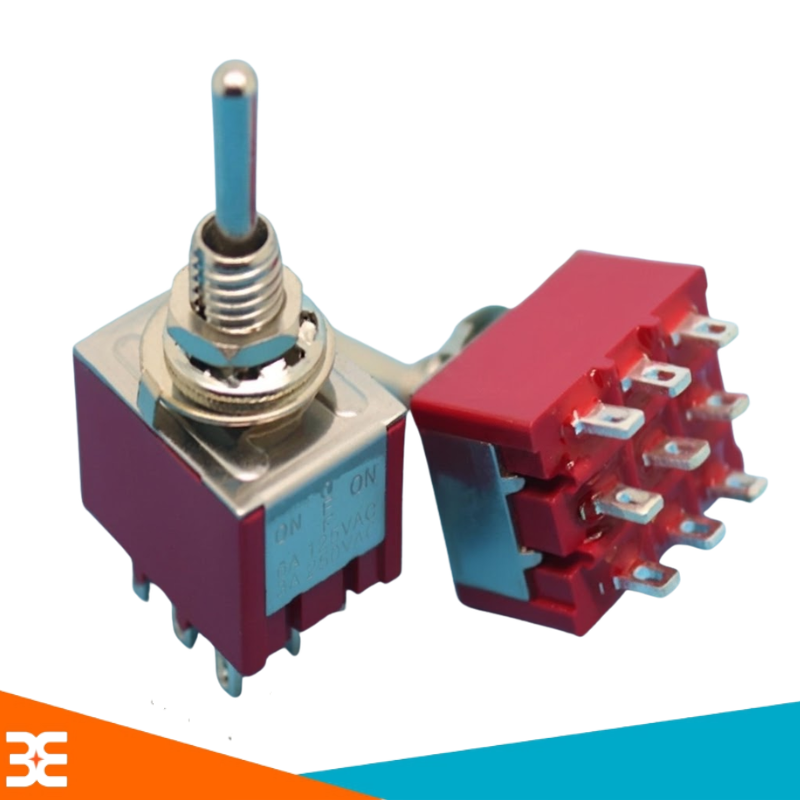

Công tắc gạt 3 vị trí, 9 chân, 5A 250V

Công Tắc Gạt 3 Vị Trí 9 Chân 5A 250V - Công Tắc Gạt ON OFF ON Đảo Chiều

Công tắc gạt 3 vị trí, 9 chân, 5A 250V

Bạn đang tìm kiếm một giải pháp đảo chiều dòng điện an toàn và đáng tin cậy? Công tắc gạt 3 vị trí 9 chân 5A 250V chính là sự lựa chọn hoàn hảo. Với thiết kế cơ khí chính xác, 3 nấc gạt nhẹ nhàng nhưng chắc chắn cùng khả năng chịu tải lên đến 5A, sản phẩm đáp ứng tốt mọi nhu cầu lắp ráp mạch điện tử, sửa chữa máy móc công nghiệp lẫn dân dụng.

Thông Số Kỹ Thuật

- Số chân: 9 chân ( chia làm 3 hàng, mỗi hàng 3 chân)

- Số vị trí: 3 trạng thái gạt

- Điện áp định mức: 250V

- Dòng điện định mức: 5A

- Độ bền cơ học: Lên tới hàng chục nghìn lần gạt

- Kích thước thân: 39 x 29 x 30mm

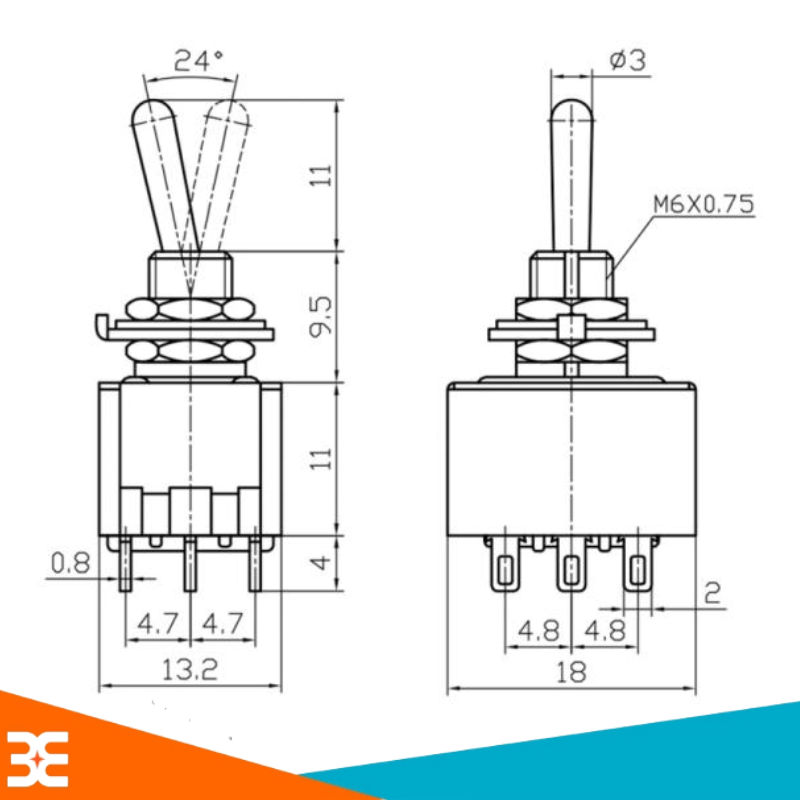

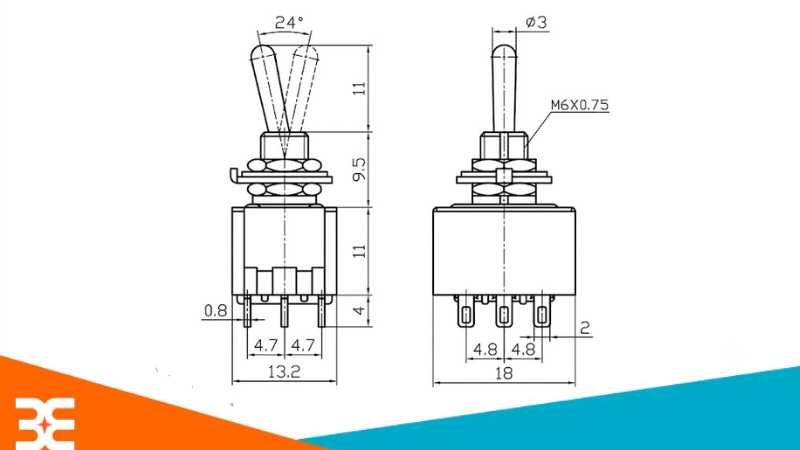

Thông Số Kỹ Thuật Của Công Tắc Gạt 3 Vị Trí 9 Chân

Ứng Dụng Của Công Tắc Gạt 3 Vị Trí 9 Chân

• Đảo chiều động cơ DC: Điều khiển tiến - lùi và dừng (ở vị trí giữa) cho các motor nhỏ, robot, hoặc xi lanh điện.

• Chuyển đổi nguồn điện: Chọn lựa an toàn giữa 2 nguồn cấp khác nhau (như Pin và Adapter) nhờ khả năng ngắt hoàn toàn cả dây âm, dương và dây tín hiệu.

• Thiết bị âm thanh (Audio/Guitar): Chuyển kênh tín hiệu Stereo, bật/tắt đèn LED báo hiệu đồng thời, hoặc độ chế mạch thay đổi chất âm cho đàn guitar điện.

• Tủ điện & Máy móc: Chuyển đổi các chế độ vận hành (Auto - OFF - Manual) hoặc chọn các hệ thống đèn báo tín hiệu khác nhau.

Cách Đấu Nối Phổ Biến Của Công Tắc

1. Cách đấu đảo chiều động cơ DC ( Tiến- Lùi- Dừng)

Để đảo chiều một động cơ DC, bạn chỉ cần dùng 2 hàng chân (6 chân), dư ra 1 hàng có thể để trống hoặc đấu đèn LED báo hiệu.

- Chân giữa ( Chân số 2 và 5): Nối vào 2 cực của Động cơ.

- Chân ngoài ( chân số 1 và 4): Nối vào nguồn Cực Dương (+) Và Cực Âm (-) của nguồn điện.

- Đấu chéo: Nối một sợi dây từ chân 1 sang chân 6, và một sợi từ chân 4 sang chân 3 ( để khi gạt sang hướng ngược lại, cực tính của nguồn cấp vào động cơ sẽ bị đảo ngược).

- Trạng thái: Gạt trái: Tiến, Gạt giữa = Dừng, Gạt phải = Lùi

2. Cách đấu chuyển đổi giữa 2 nguồn điện độc lập

Nếu bạn muốn chọn cấp nguồn cho hệ thống từ Nguồn A hoặc Nguồn B, loại 9 chân này cho phép bạn chuyển đổi an toàn cả dây Dương, dây Âm và dây Tín hiệu/Mát cùng lúc.

- 3 Chân giữa: Nối vào các đường vào của Thiết bị/Mạch tiêu thụ (Dương, Âm, Tín hiệu).

- 3 Chân bên trái: Nối vào các đường tương ứng của Nguồn A.

- 3 Chân bên phải: Nối vào các đường tương ứng của Nguồn B.

Trạng thái: Gạt trái = Dùng nguồn A, Gạt giữa = Ngắt hoàn toàn (OFF), Gạt phải = Dùng nguồn B.
