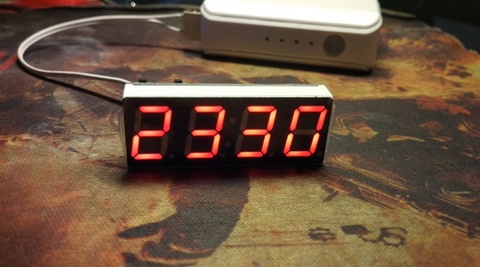

Cài đặt và sử dụng module đồng hồ DS1302 0.56 inch

Đăng bởi : 3M GROUP01/08/2017

Thông số kĩ thuật:

  • Kích thước: -Dài: 50mm -Chiều rộng:19mm -Độ dày: 14mm

  • Điện Áp Hoạt Động 3.8V ~ 30V.

  • Với một màn hình hiển thị nhiệt độ chức năng, phạm vi hiển thị -9 ~ 60 ° C

  • Sử dụng IC thời gian thực DS1302

  • Pin CR1220

    .



Sử dụng:

  1. Ở trạng thái hiển thị thông thường, nhấn phím 2 để chuyển chế độ hiển thị: thời gian→ngày tháng→nhiệt độ→điện áp→luân chuyển

  2. Cách cài đặt:

  • Nhấn phím 1 để vào các chế độ cài đặt. Thứ tự cài đặt bắt đầu từ: thời gian→tháng,ngày →Ac→ Ad→ dd

  • Nhấn phím 2 để tăng giảm các thông số cài đặt

  • Chế độ Ac: Tinh chỉnh nhiệt độ (+- 5 độ C),

  • Chế độ Ad: Không dùng

  • Chế độ dd:  0: luân chuyển hiển thị: thời gian –>nhiệt độ–>điện áp

                      1: luân chuyển hiển thị: thời gian –>điện áp

                      2: luân chuyển hiển thị: thời gian –>nhiệt độ
