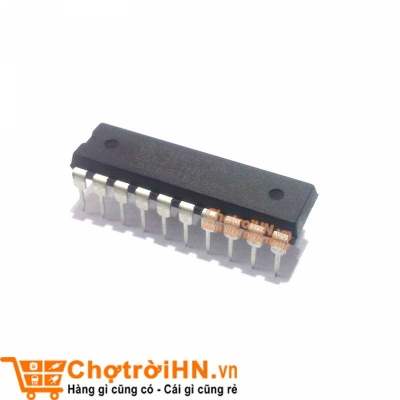

74HC574 Octal D-type F/F Edge-Trigg. Tri-State DIP20

IC 74HC574 có sơ đồ chân tương tự như IC LS574. Các thiết bị đầu vào tương thích với đầu ra CMOS tiêu chuẩn; với điện trở kéo lên, chúng tương thích với đầu ra LSTTL. Dữ liệu đáp ứng thời gian thiết lập được đặt ở đầu ra với cạnh tăng của đồng hồ. Đầu vào Kích hoạt đầu ra không ảnh hưởng đến trạng thái lật, nhưng khi Kích hoạt đầu ra cao, tất cả thiết bị đầu ra bị buộc ở trạng thái trở kháng cao. Do đó, dữ liệu có thể là được lưu trữ ngay cả khi đầu ra không được kích hoạt.

Thông Số Kỹ Thuật

• Dải điện áp hoạt động: 2VDC - 6VDC

• Điện áp đầu vào mức cao đối với các mức điện áp

  • VCC = 2V => 1.5V
  • VCC = 3V => 2.1V
  • VCC = 4.5V => 3.15V
  • VCC = 6V => 4.2V
• Điện áp đầu vào mức thấp đối với các mức điện áp
  • VCC = 2V => 0.5V
  • VCC = 3V => 0.9V
  • VCC = 4.5V => 1.35V
  • VCC = 6V => 1.8V
• Tần số xung nhịp đáp ứng đối với các mức điện áp:
  • VCC = 2V => 48MHz
  • VCC = 3V => 10MHz
  • VCC = 4.5V => 24MHz
  • VCC = 6V => 28MHz
• Nhiệt độ hoạt động: -55oC - 125oC

• Kiểu chân: DIP 20

Tham khảo Datasheet.
