Bộ DIY Đồng Hồ Điện Tử Mini Để Bàn V2- Hiệu Ứng Cực Đẹp

Đánh giá sản phẩm
180.000₫ 250.000₫
Mã sản phẩm: K12F4

BỘ DIY MẠCH ĐỒNG HỒ ĐIỆN TỬ V2

 Giới Thiệu Sản Phẩm Bộ Đồng Hồ Điện Tử phiên bản 2 :

Đồng hồ điện tử phiên bản v2 làm bản nâng cấp, có thiết kế đẹp hơn, hiệu ứng đẹp hơn phiển bản V1

Tính năng chính:

  • Bộ đồng hồ có chức năng hiển thị giờ, ngày tháng và cả nhiệt độ.
  • Bộ đồng hồ có hình dáng đẹp, có các đèn led đếm giây xung quanh rất bắt mắt.
  • Có thể dùng làm đồng hồ báo thức, các nút nhấn để thiết lập.
  • Đồng hồ còn có chức năng tự lưu giờ khi mất điện.

Đồng Hồ V2

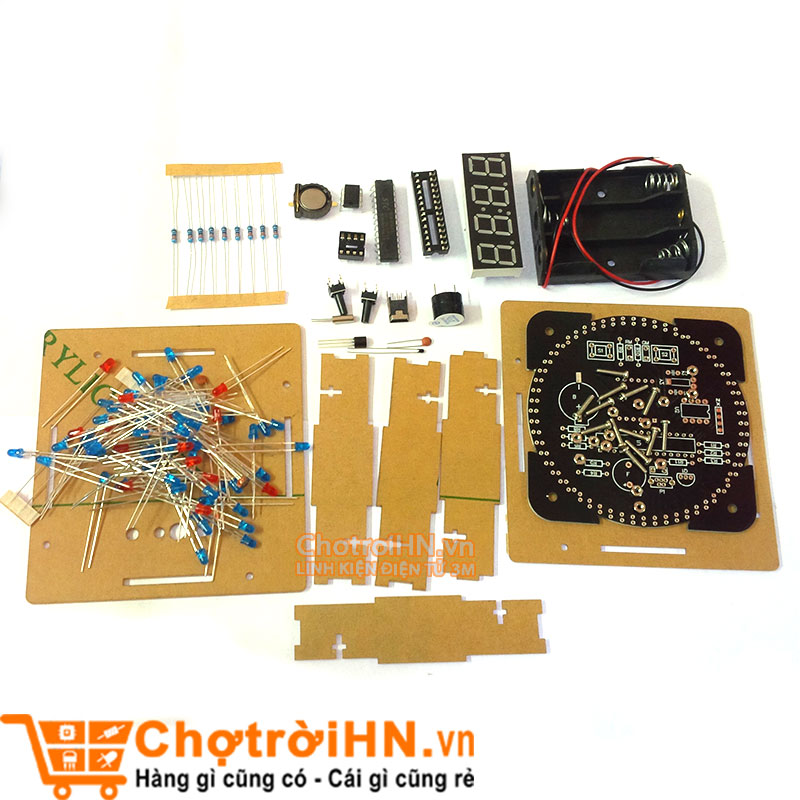

Bộ Sản Phẩm Đồng Hồ V2 Bao Gồm:

  • 09 Trở 330 Ohm
  • 02 Trở 10K
  • 02 Tụ gốm 10
  • 01 Cảm biến ánh sáng
  • 01 Cảm biến nhiệt độ
  • 01 Thạch anh
  • 01 Tranzitor 9012
  • 01 Đế IC 28p
  • 01 Đế IC 8p
  • 12 LED đỏ
  • 48 LED xanh
  • 01 LED 7 thanh
  • 01 Đế pin
  • 01 Jack nguồn USB
  • 02 Công tắc

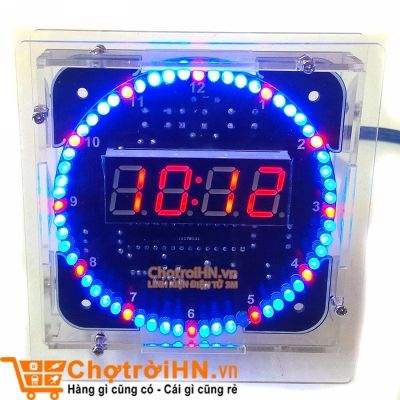

                                                      Hình Ảnh Thực Tế Của Sản Phẩm



Thông Số Kĩ Thuật sản phẩm:

  • Kích thước: 81mm x 81mm x 1.6mm
  • Điện áp hoạt động: 5VDC

Hướng Dẫn Lắp Ráp:

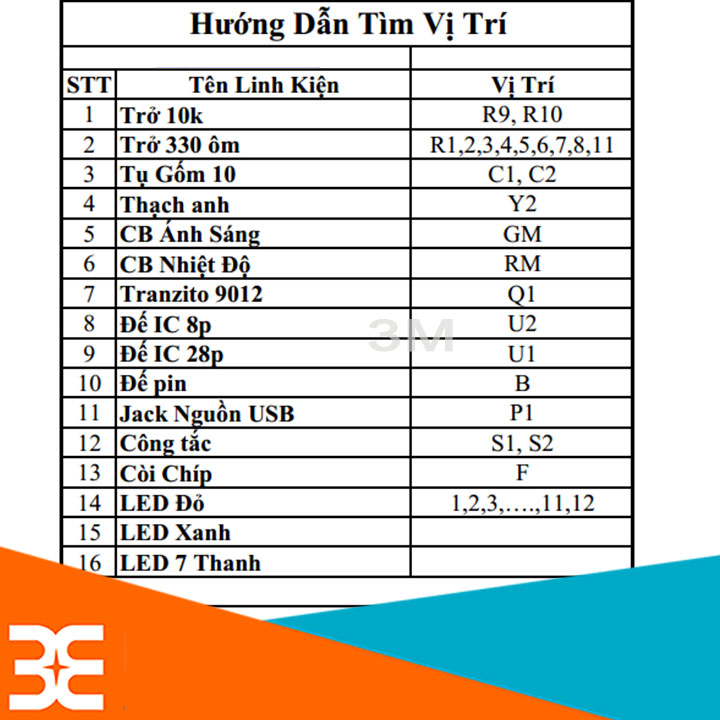

Các bạn hàn các linh kiện theo vị trí sau nhé:



  • Các bạn sẽ hàn các led xanh đỏ và led 7 thanh vào mặt trước của mạch in còn các linh kiện còn lại hàn vào mạch sau.
  • Khi càn còi chíp và đế pin các bạn nhớ hàn đúng các chân âm dương của linh kiện.
  • Khi hàn đế IC các bạn hàn đúng chiều của đế trên mạch ( dựa vào vết khuyết ở đầu chân để )
  • Sau khi hàn xong các linh kiện ở mặt sau, các bạn hàn các led màu và led 7 thanh vào mặt trước.
  • Sau khi hàn xong mặt sau các bạn hàn các led màu và led 7 thanh vào mặt trước.
  • Các led màu đỏ ở vị trí được đánh số 1,2...Còn lại là vị trí led màu xanh.
  • Khi hàn led 7 thanh các bạn hàn sao cho vị trí của 4 chấm trên led nằm ở phía dưới.
  • Chú ý: Chân dài hơn của đèn led là chân dương, chân ngắn hơn là chân âm.



 Thật Dễ Phải Không Nào, Linh Kiện Điện Tử 3M Chúc các bạn thành công!!!
