Bộ DIY Đồng Hồ Điện Tử Mini Để Bàn - V1

Giá

:

Mô tả :

Tình trạng: Mới 100%
Xuất xứ: China
Bảo đảm chất lượng
Giao hàng toàn quốc

Vui lòng chọn loại ở bên dưới để mua hàng

Mầu sắc

 BỘ DIY MẠCH ĐỒNG HỒ ĐIỆN TỬ V1



Giới Thiệu Sản Phẩm :

Bộ mạch đồng hồ điện tử có khung mica trong suốt, kiểu dáng bắt mắt, nhỏ gọn. Đồng hồ có rất nhiều công dụng như:

  • Dùng làm đồng hồ để bàn.
  • Dùng làm đồ hồ trang trí.
  • Dùng làm đồng hồ treo tường.
  • Dùng để xem nhiệt độ.
  • Dùng làm đồng hồ hẹn giờ.

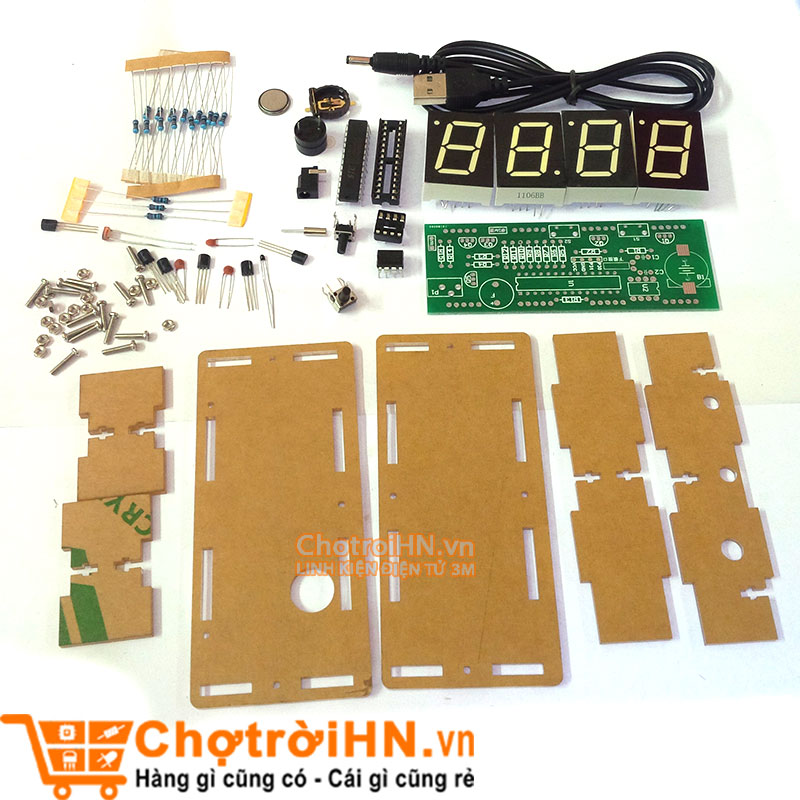

 Bộ Sản Phẩm Bao Gồm:

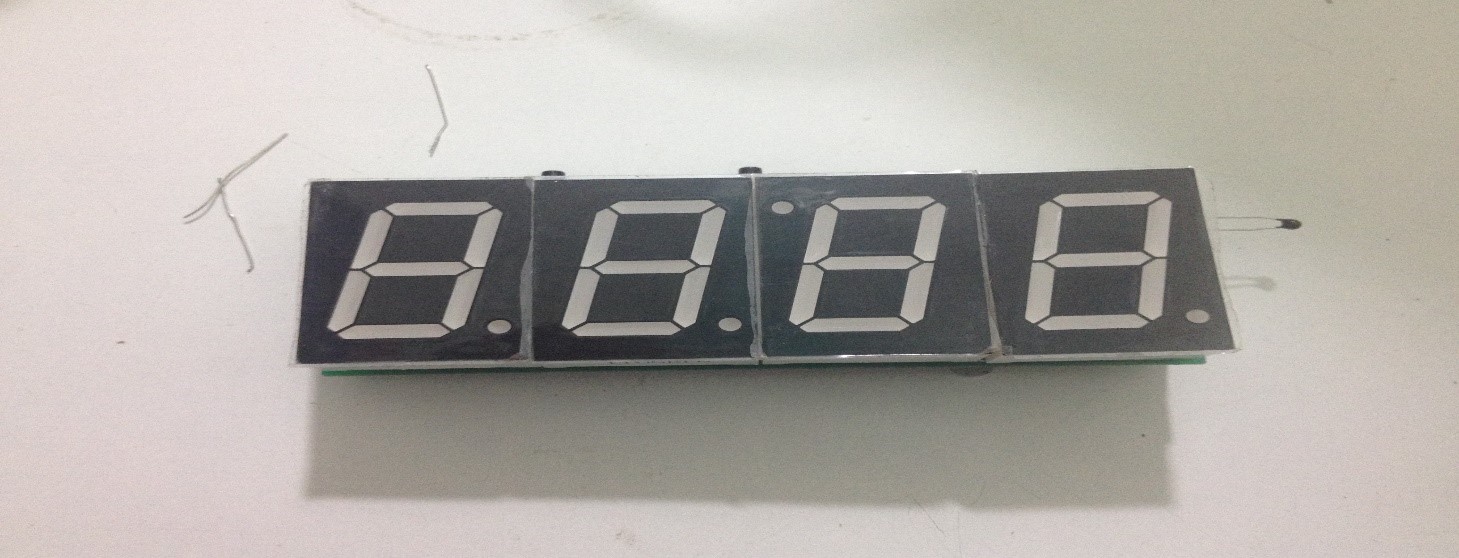

  • 04 Led 7 thanh
  • 01 mạch in
  • 05 transistor
  • 01 còi chip
  • 01 Jack DC
  • 03 tụ gốm

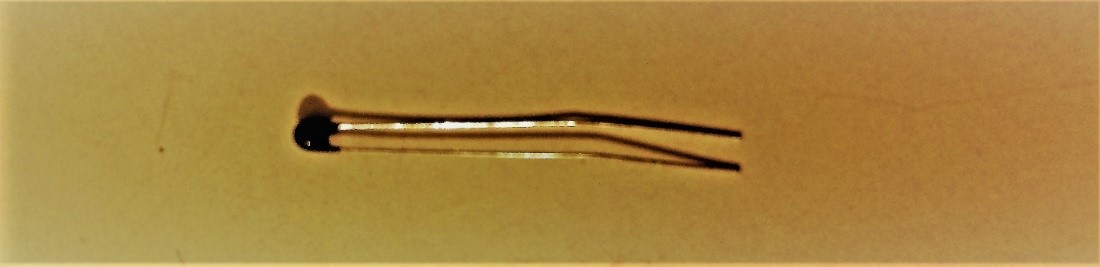

  • 01 cảm biến nhiệt độ

cbnd

  • 01 Pin và đế Pin

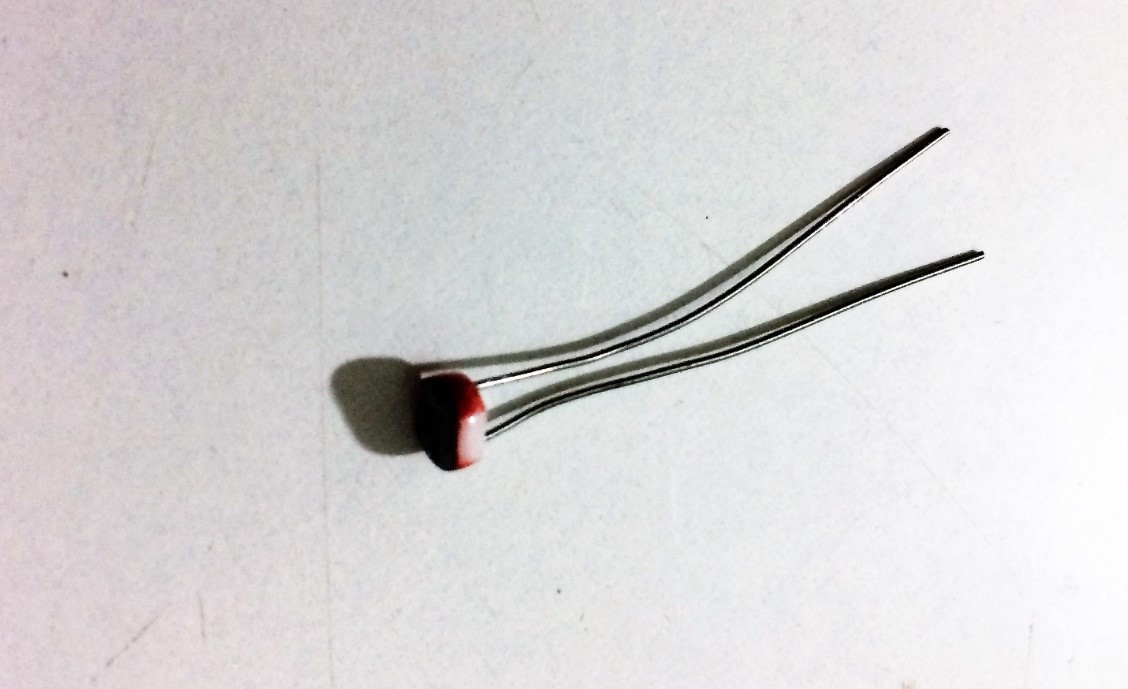

  • 01 cảm biến ánh sáng

  • Đế 8p, đế 28p và hai IC tương ứng
  • 02 công tắc nhấn

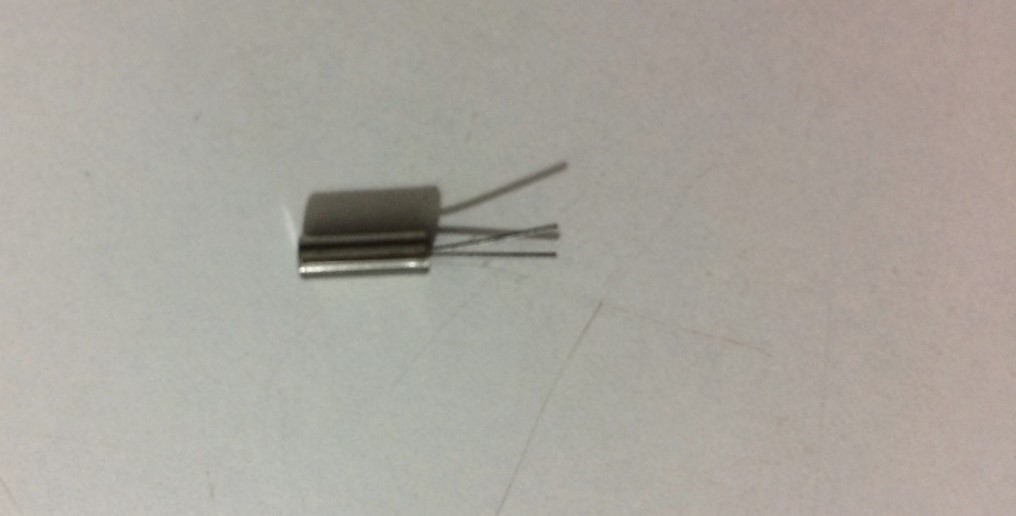

  • 01 Thạch anh

  • Điện trở 1k và 10k
  • Cáp nối Jack DC với nguồn

720



Thông Số Kĩ Thuật:

  • Điện áp hoạt động 4.5V đến 5V DC.
  • Kích thước: 112x52x31mm.
  • Trọng lượng 116g.
  • Sử dụng nguồng của sạc điện thoại.
  • Có quang trở để điều chỉnh được độ sáng.
  • Có thể điều chỉnh giờ phút.



Hướng Dẫn Lắp Bộ Sản Phẩm:

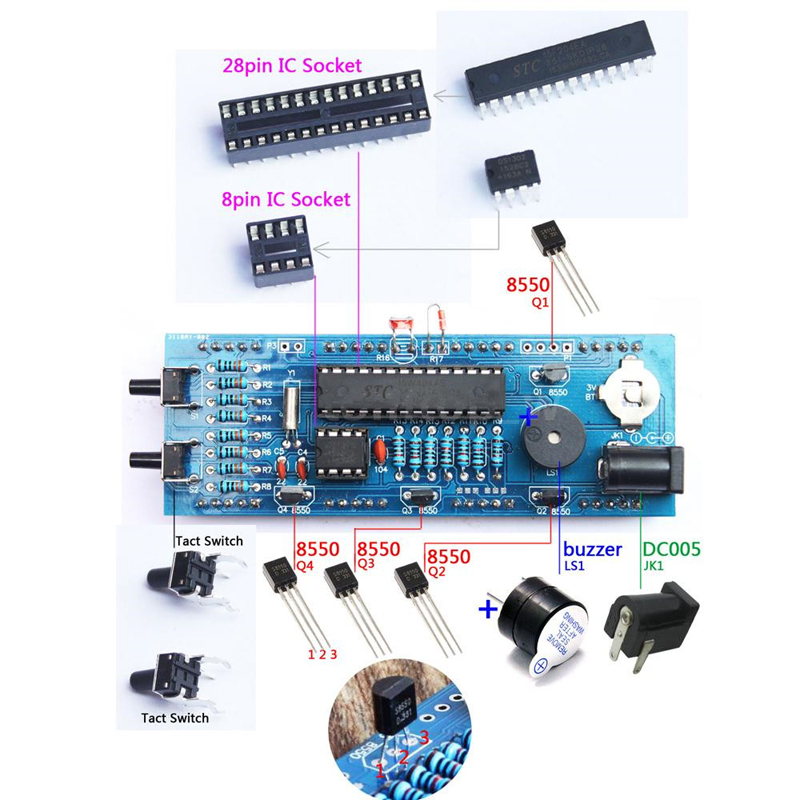

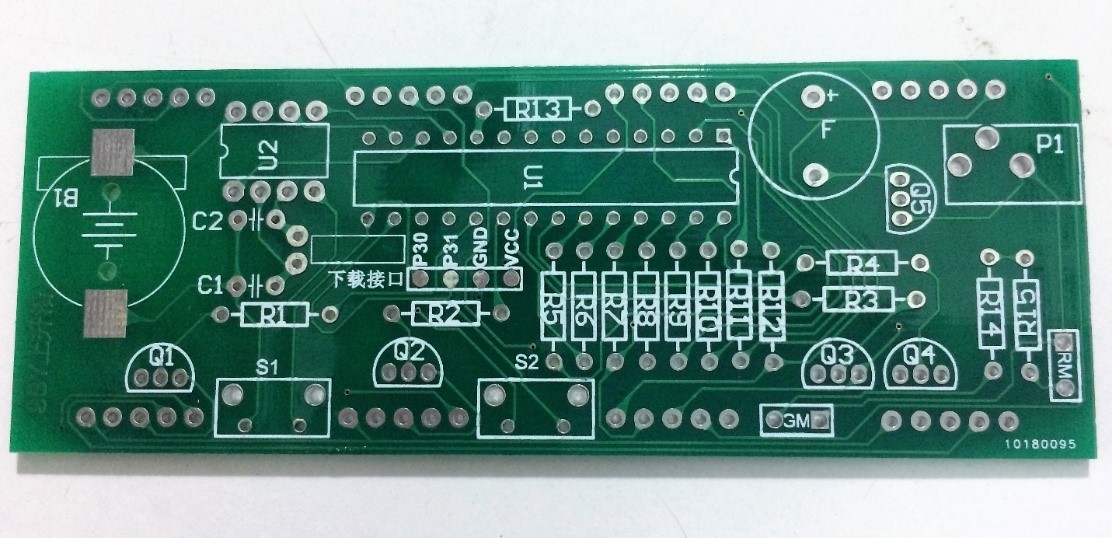

Các bạn hàn các linh kiện theo đúng vị trí trên mạch in:





Hướng dẫn tóm tắt các bước hàn:

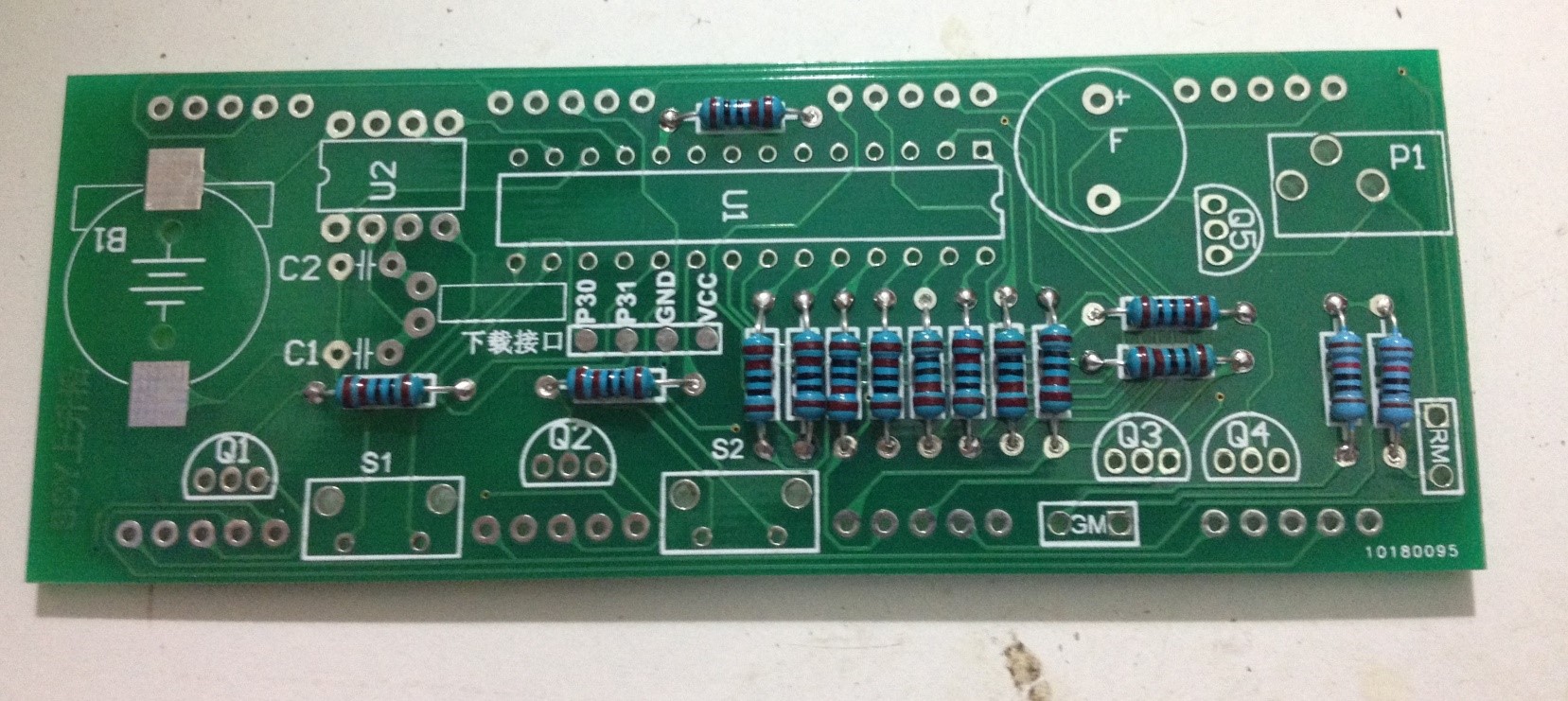

  • Đầu tiên ta hàn các điện trở trước. Ta hàn 13 trở 1k vào các vị trí từ R1 tới R13 trong mạch, hàn 2 trở 10k vào vịt trí R14 R15 trong mạch.

  • Tiếp đến ta hàn 5 transistor ở các vị trí từ Q1 đến Q5 trên mạch. Ta hàn hai tụ gốm vào vị trí C1 C2 trên mạch, sau đó hàn thạch anh ở vị trí sát cạnh.

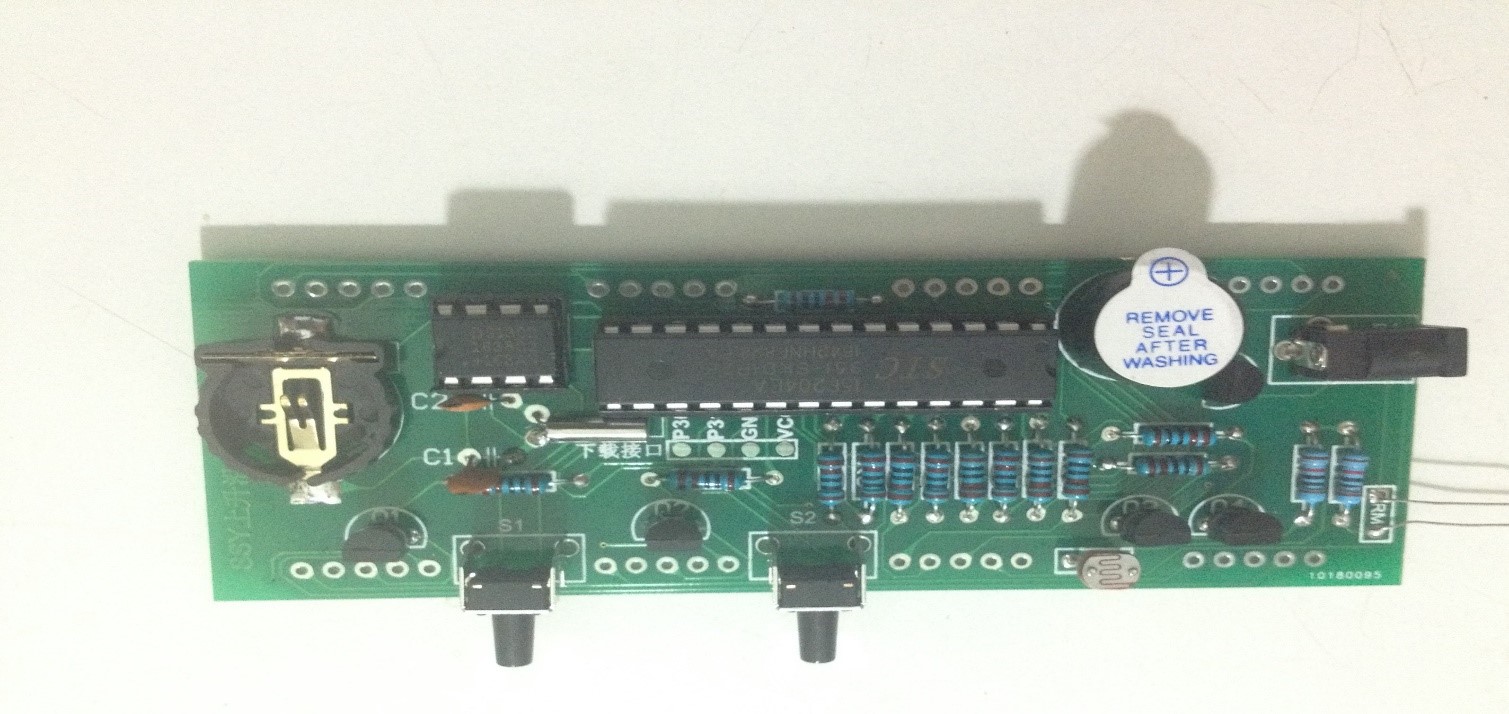

  • Ta hàn 2 công tắc ở vị trí S1 S2, đế pin được hàn ở vị trí B, hàn còi chip ở vị trí F chú ý chiều dương như hình trên. Ta hàn Jack DC ở vị trí P1. Cuối cùng là hai cảm biến, vị trí GM là cảm biến ánh sang, vị trí RM là cảm biến nhiệt độ, chú ý khi hàn cảm biến nhiệt độ ta để dài ra.

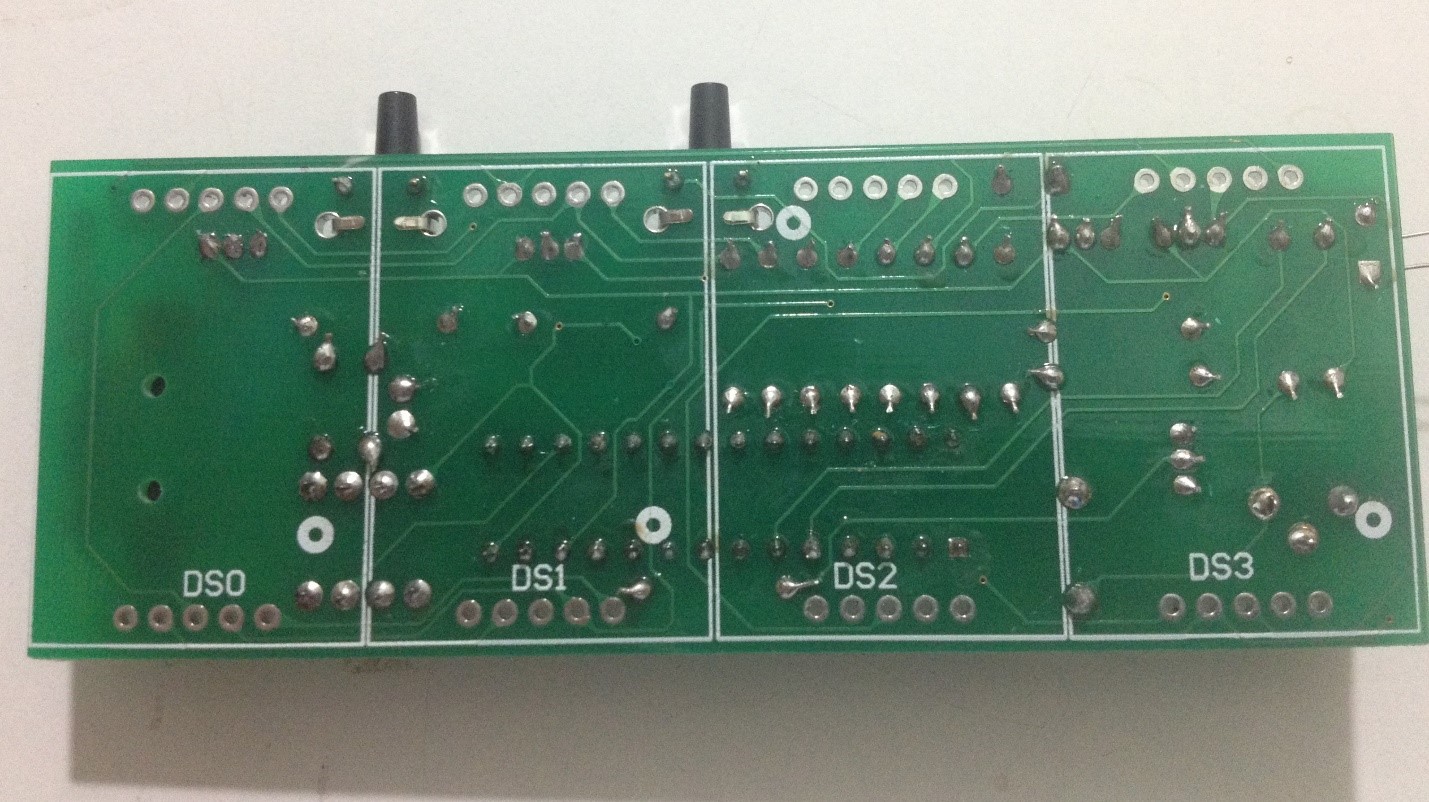

  • Vậy là ta đã hoàn thiện mặt sau bây giờ chỉ cần hàn nốt Led vào mặt trước là sản phầm hoàn thành.

  • Có một chú ý khi hàn Led vào mạch, các Led được hàn có chiều dấu chấm khớp với dấu trên mạch,nhìn từ trái sang phải trên hình có một Led phải xếp ngược.

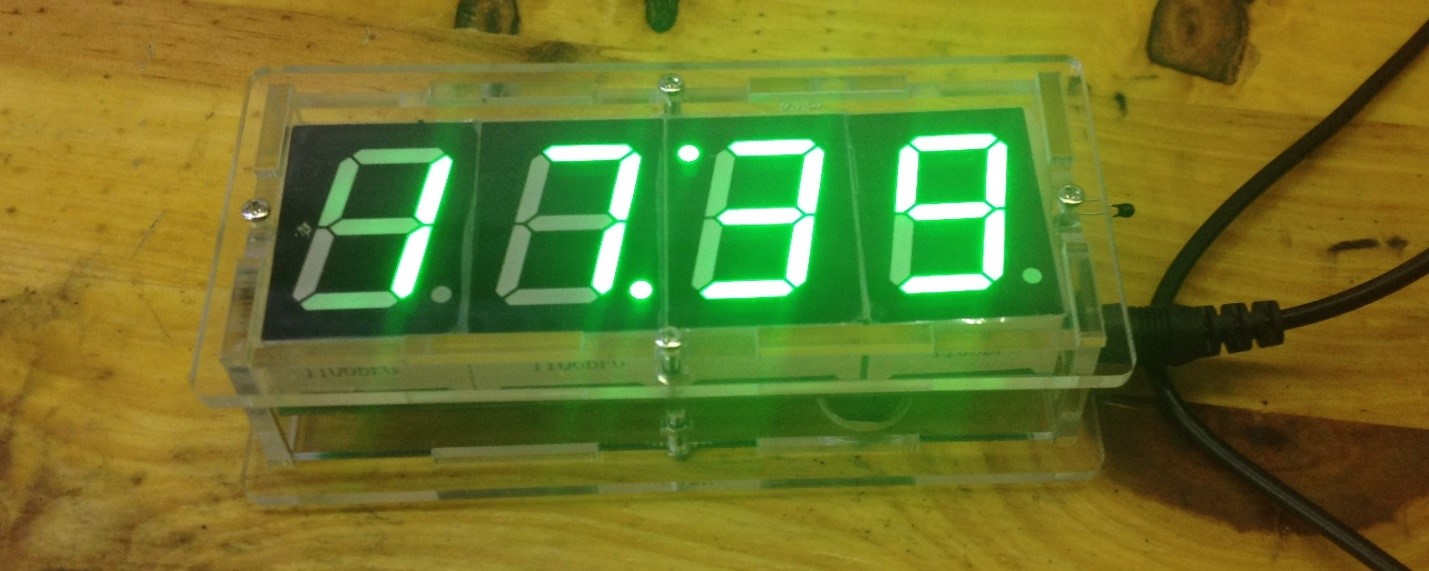

  • Sản phẩm được hoàn thành, ta lắp khung vào và tận hưởng thành quả.



Nếu vẫn chưa làm được, các bạn có thể tham khảo thêm video dưới đây nhé.
