Module Khống Chế Nhiệt Độ XH-W1219 -50*C - 110*C 60x43x16mm

Module khống chế nhiệt độ XH-W1219 độ chính xác cao

Moddule khống chế nhiệt độ XH-W1219 là module chuyên dùng để đo nhiệt độ, điều khiển nhiệt độ trong khoảng -50 - 100 ℃, với độ chính xác cao, sai số 0.1 ℃, với hai chế độ hoạt động: làm lạnh và sưởi ấm nên được dùng trong các lò sưởi, lò ấp trứng ...

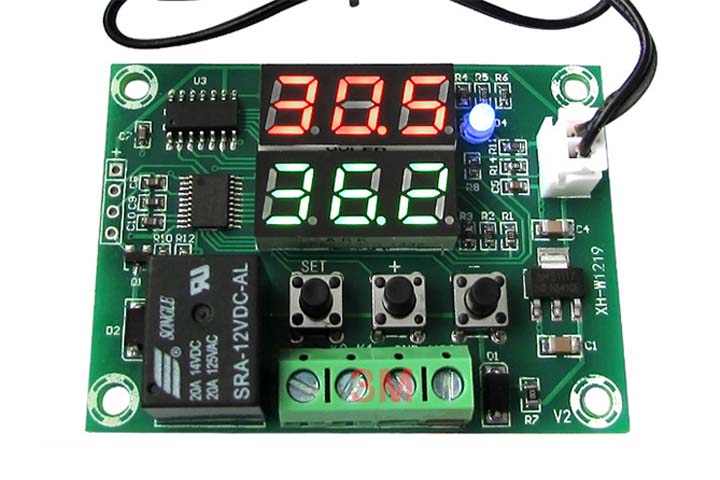

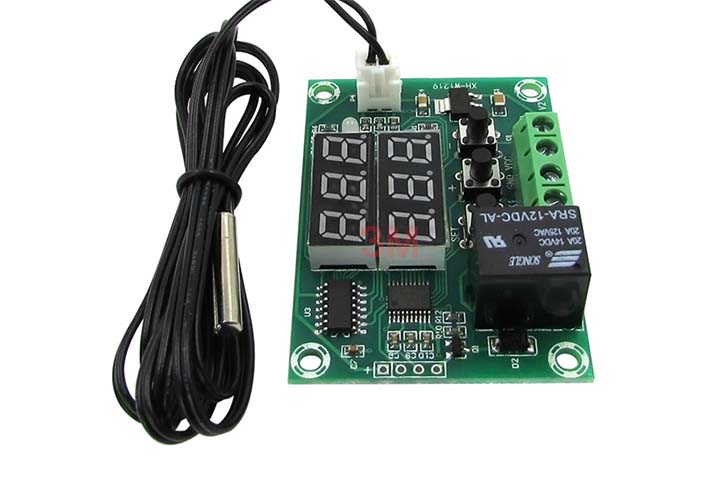

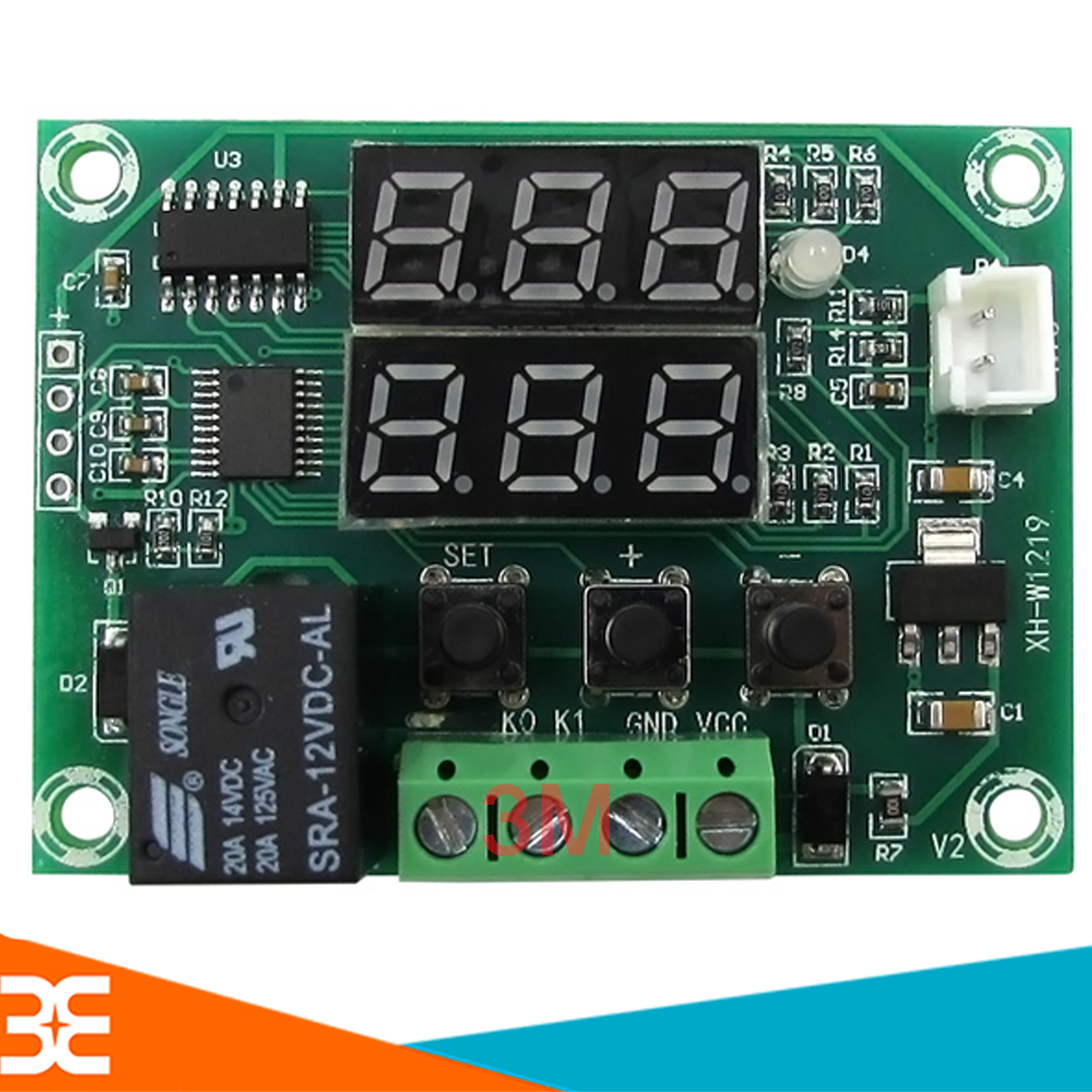

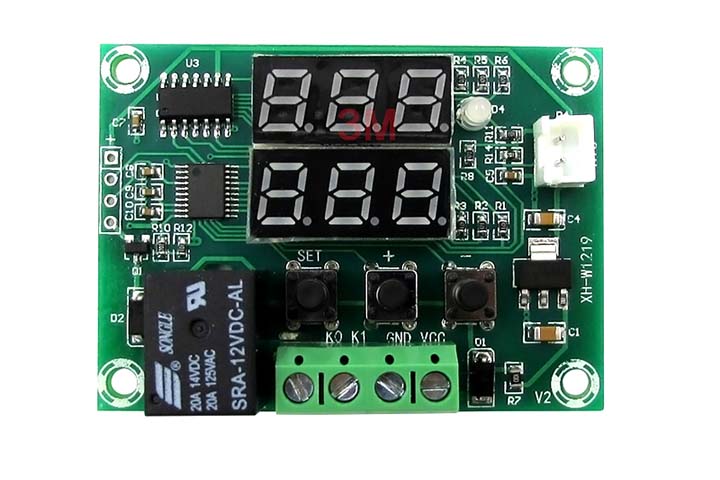

Module Khống Chế Nhiệt Độ XH-W1219

Thông số kỹ thuật của module điều khiến nhiệt độ XH-W1219

• Điện áp hoạt động: 12VDC
• Dòng tiêu thụ của mạch ≤ 10mA khi không bật relay, khi bật relay≤ 60mA
• Sai số: 0.1℃
• Phạm vi kiểm soát nhiệt độ: -50 đến 110 ℃
• Thời gian trễ: 0.5S
• Relay chịu tải dòng tối đa 20A tại 125VAC, 20A tại 14VDC
• Hai chế độ hoạt:
  • Làm lạnh
  • Sưởi ấm
• Lỗ gắn cố định: M3x2
• Đầu dò nhiệt độ trở nhiệt NTC (10K 5%) dài 0.5m
• Sử dụng led 7 thanh 3 số 0.28 inch
• Ba phím chức năng: Setup, Tăng (+), Giảm (-)
• Khối lượng: 40g
• Môi trường hoạt động:
  • Nhiệt độ -10 ~ 60 ℃
  • Độ ẩm 20% -85%
• Kích thước 60x43x16mm

Module Khống Chế Nhiệt Độ XH-W1219 Độ Chính Xác Cao

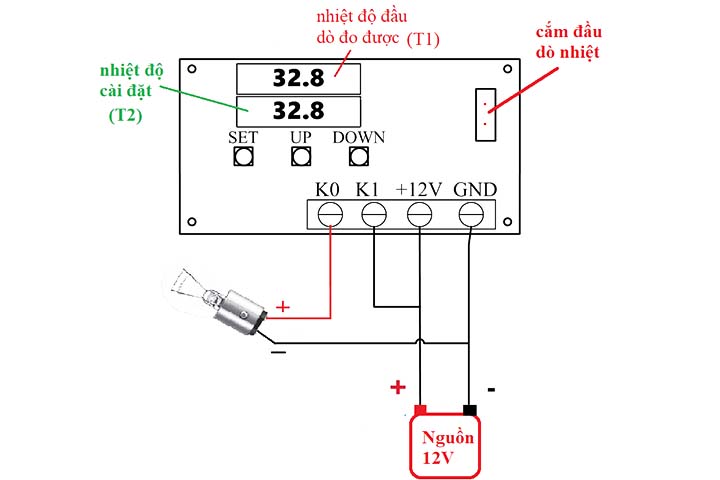

Sơ đồ kết nối với tải 12VDC:

• 2 chân (VCC +) và (GND -) để cấp nguồn

Hướng dẫn sử dụng Module khống chế nhiệt độ XH-W1219

• Cài đặt chế độ:

• Nhấn giữ nút SET khoảng 3 giây cho đến khi nhiệt độ T1 và T2 chuyển trạng thái T1 về P0 và T2 về H (hoặc C)

• Nhấn nút UP(+) hoặc DOWN(-) để chuyển giữa 5 chế độ P0, P1, P2, P3, P4 (ở T1). Tương ứng với mỗi chế độ, nhấn nút SET 1 lần để led Xanh T2 nhấp nháy, nhấn nút UP(+) hoặc DOWN(-) để tăng giảm giá trị hiển thị ở led Xanh (T2). Sau khi thay đổi xong ấn giữ nút SET 3s hoặc sau khoảng 3s không ấn nút nào thì cả ở T1 và T2 trở về hiển thị nhiệt độ đo được và nhiệt độ cài đặt

• P0:  Chọn mức thấp (H), cao(C)

P0 = C: Nhiệt độ đo được T1 lớn hơn nhiệt độ xét thì thiết bị hoạt động (đèn sáng)

P0 = H: Nhiệt độ đo được T1 thấp hơn nhiệt độ xét thì thiết bị hoạt động (đèn sáng)

• P1: Độ trễ nhiệt độ

P1 = a: nhiệt độ lớn hơn hoặc bằng (T2 + a)*C  với chế độ cao(C) ở P0 thì thiết bị mới bật, hoặc nhỏ hơn hoặc bằng (T2- a)*C với chế độ thấp(H) thì thiết bị mới bật ( a từ 0,1 đến 30)

• P2 : Tinh chỉnh

          Thay đổi độ chính xác của đầu đo nhiệt để hiển thị nhiệt độ đo được lên T1

Nếu P2 = b ( b từ -10 đến 10), đầu đo nhiệt độ đo được 30 độ, khi hiển thị lên led đỏ T1 sẽ có kết quả của phép tính: 30 + b

• P3: Độ trễ về thời gian để bật/tắt khi đạt được nhiệt độ mong muốn

từ 0 đến 10 (đơn vị phút)

• P4: Giới hạn nhiệt độ có thể cài đặt led xanh T2

từ -50 đến 110 độ C

Cài đặt ngưỡng Module Khống Chế Nhiệt Độ:

• Nhấn nút SET để cài đặt nhiệt độ ngưỡng T2, lúc này led Xanh sẽ nhấp nháy, nhấn nút UP(+)/DOWN(-) để Tăng Giảm giá trị của T2 (nếu muốn tăng/giảm 1 giá trị lớn thì ấn giữ nút UP/DOWN). Sau khi xong thì ấn nút SET, hoặc sau khoảng 3s không tác động nút ấn thì led xanh T2 trở về bình thường

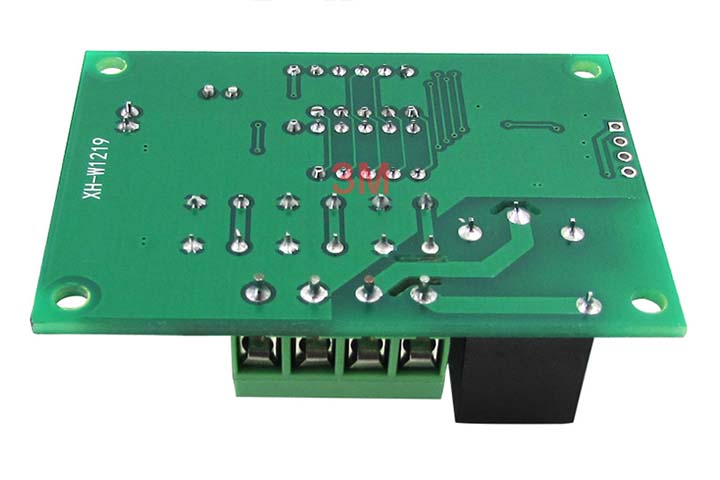

Mặt Sau Module Khống Chế Nhiệt Độ XH-W1219

Module XH-W1219
